Avio紅外熱像儀在電路板元器件及材料熱處理中的應用

發布時間：2016年02月01日[儀器儀表][日本NEC集團AVIO][菲力爾Flir]

非接觸式熱成像測溫設備紅外熱像儀能夠?qū)⑻綔y到的熱量精確量化，能夠?qū)Πl(fā)熱的故障區域進行準確識別和嚴格分析，并具有能夠?qū)崟r(shí)顯示溫度場分布的特點，使得其成為電路板優化實際和無損探傷的最佳工具。紅外熱像儀可進行非接觸測量，具有響應速度快，可實時拍攝紅外視頻數據，抗干擾性能強的特點，同時熱像儀測得的數據便于保存，通過專業軟件又可對數據做進一步的分析處理。因此紅外熱像儀目前已經成為材料熱處理研究的重要工具。

紅外熱成像儀

Avio熱像儀在電路板（PCB）及元器件檢測中的應用

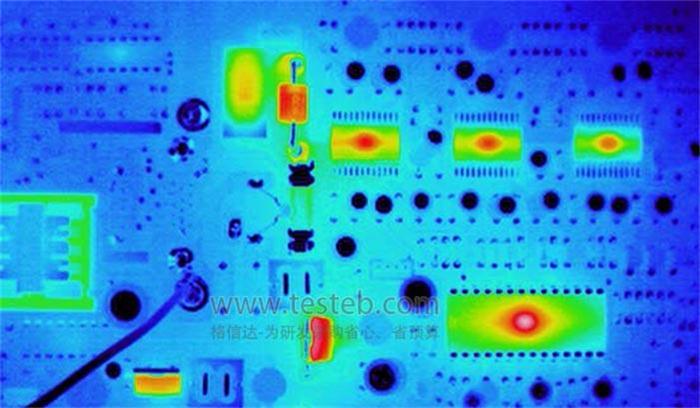

短路時電路板電流較正常情況下大，因此對應元件有溫升，其紅外熱像圖較正常情況下有明顯異常。斷路或者接觸不良時，通過元件的電流值幾乎為零，此時，對應元件的溫度較正常工作時低，也能夠明顯的顯示在紅外熱圖像中。因此，可根據以上原理非常方便的對電路板進行檢測和分析。典型應用包括：短路、接觸不良等故障分析；電路板的溫度分布分析，散熱優化；芯片等元器件的篩選與老化試驗。

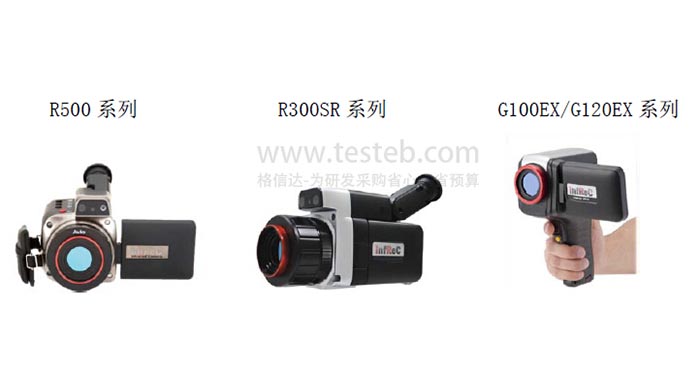

Avio紅外熱像儀具有高像素，高靈敏度，高測量精度的特點，非常適合電子行業的電路板檢測。在此基礎上客戶還可以選配微距鏡頭來實現對微米級尺寸元器件和線路的觀測。推薦NEC AVIO熱像儀產品：R500系列、R300SR熱成像儀系列、G100EX、NEC G120EX系列。

NEC AVIO紅外熱像儀

利于電路板測試的部分功能

帶色階的等溫帶顯示，適合觀察熱的傳遞與等級

多種色彩可供選擇，便于觀察與分析

等溫帶可以特別顯示超過一定溫度的區域

點溫的顯示，區域內溫度的顯示，線溫的顯示，溫度變化趨勢的顯示

Avio高端熱像儀在材料熱處理中的應用

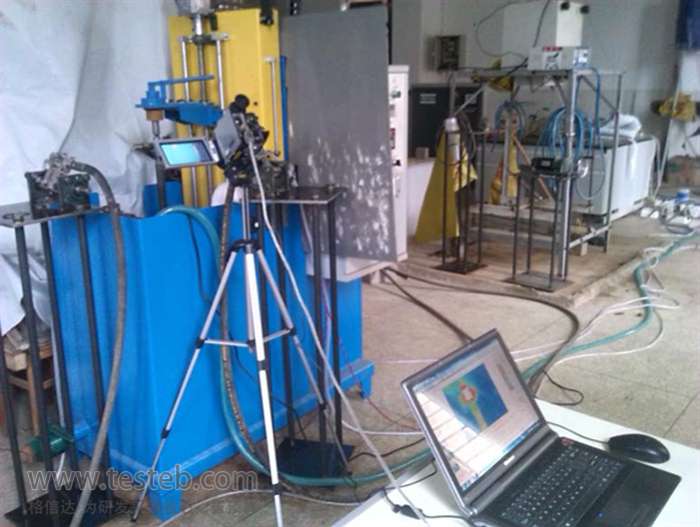

在材料的熱處理過程中，溫度是影響材料處理結果的關鍵因素，溫度參數的準確度對產品的質量至關重要。當前熱處理一般都采用感應加熱設備。電磁加熱熱處理工藝更需要嚴格測定控制工件表面溫度。測量過程中加熱過程快，試件的溫度可快速由環境溫度上升到800℃左右。冷卻過程雖然時間較長，但需要分析試件表面細微溫度的變化情況也是一個難題，熱電偶無法直接使用，紅外熱像儀無疑是該行業最佳的溫度測量工具。

實踐證明，高像素，高分辨率，高幀頻型的紅外熱像儀能夠很好的拍攝快速溫變的動態過程，也能夠檢測到微小的溫度變化（0.03℃），可以獲得高質量的測試結果，并可改善勞動條件，節約工時，能夠滿足測量需要。采用紅外測溫儀測量工件表面溫度更加可靠，準確，直觀，可滿足熱處理在-40℃~2000℃范圍內的要求。
