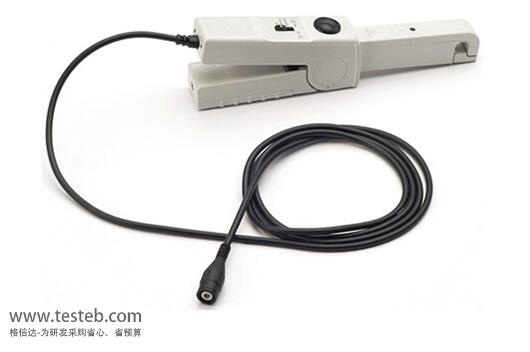

Keysight 1146B交直流電流探頭使用霍爾效應傳感器技術來測量交流和直流信號,提供100mA至100Arms直流至100kHz電流的精確顯示和測量,1146B是1146A的替代產品,1146B價格功能、外形尺寸與1146A完全相同。
Keysight是德科技原安捷倫Agilent 1146B示波器探頭非常適合捕獲瞬態電流信號,例如馬達控制器、開關電源、逆變器和驅動電感負載的電流放大器中的信號。這款交流/直流電流探頭提供 100 mA 至 100 Arms 直流至 100 kHz 電流的精確顯示和測量,并且無須斷開電路。Keysight 1146B 使用霍爾效應傳感器技術來測量交流和直流信號。它兼容任何具有 0.2 至 0.5 V/格靈敏度和 1 MΩ BNC 輸入的是德示波器。與具有 50 歐姆輸入的高端 Infiniium 示波器配合使用時,需要使用高阻抗適配器(用于 80000 和 90000 系列的 E2697A,或用于 90000X/Q 系列的 N5449A)。
頻率范圍:直流至100 kHz(-3 dB 電流降額)
電流范圍:100 mV/A:100 mA 至 10 A 峰值,10 mV/A:1 至 100 A 峰值
1146B探頭交流電流精度:
100 mV/A(50 mV 至 10 A 峰值)- 讀數的 3% ≥50 mA
10 mV/A(500 mA 至 40 A 峰值)- 讀數的 4% ≥50 mA
10 mV/A(40 A 至 100 A 峰值)- 15% 最大值(100 A)
工作電壓:600 V 最大值

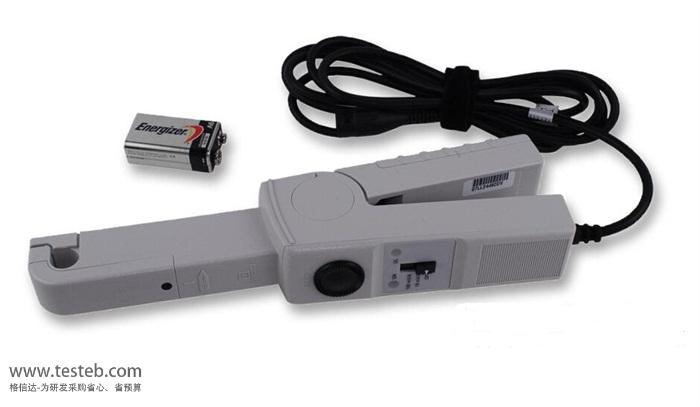

電池:9 V 堿性電池
