力士樂Rexroth 3842999717 BS2/M橫向皮帶輸送機

博世力士樂BS 2型皮帶輸送段Rexroth 3842999717電機安裝位可在右側、左側或中間，在加工工位之間縱向輸送工件托盤，適合反向操作。

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

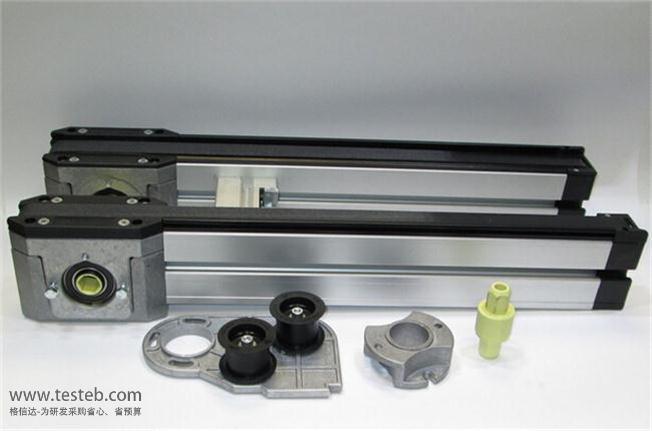

3842999717圖片

博世力士樂Rexroth 3842999717 傳送帶/同步帶規格參數與圖片

Bosch Rexroth博世力士樂3842999717皮帶輸送段用途：在皮帶輸送段末端沒有足夠的空間安裝電機的加工工位之間縱向輸送工件托盤，適合反向操作。 3842999717 BS2型輸送段電機安裝位置視版本而定，可在右側 (MA = R)、左側 (MA = L)或中間 (MA = M)，可選擇使用電纜/插頭 (AT = S) 或端子盒 (AT = K) 連接電機。

德國博世皮帶輸送段3842999717作為輸送段使用堆積操作最大允許負載達60kg，傳送皮帶為帶表面編織層的齒形帶，也有抗靜電齒形皮帶。BS2型輸送段規格文檔http://iamabigfatstupidface.com/download/201509/Rexroth_TSplus_BS2.pdf

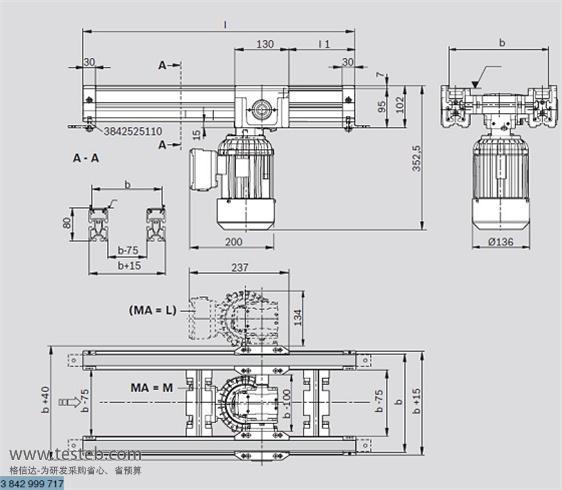

博世Bosch Rexroth 3842999717皮帶輸送段詳細圖解

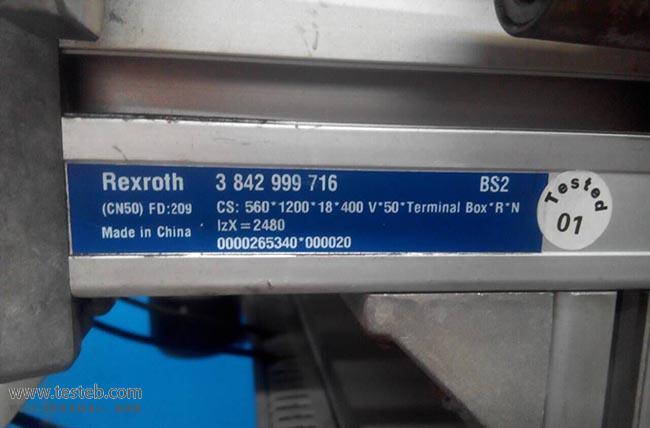

Rexroth 3842999716輸送皮帶

b¹⁾[mm]	l²⁾[mm]	l₁[mm]	V_N³⁾[m/min]	AT	MA	ZA
160	312-6000	90-5770	0;6;9;12;15;18	S;K	R;L	N;A
240	312-6000	90-5770	0;6;9;12;15;18	S;K	R;L;M	N;A
320	312-6000	90-5770	0;6;9;12;15;18	S;K	R;L;M	N;A
400	312-6000	90-5770	0;6;9;12;15;18	S;K	R;L;M	N;A
480	312-6000	90-5770	0;6;9;12;15;18	S;K	R;L;M	N;A
640	312-6000	90-5770	0;6;9;12;15;18	S;K	R;L;M	N;A
800	312-6000	90-5770	0;6;9;12;15;18	S;K	R;L;M	N;A
1040	312-6000	90-5770	0;6;9;12;15;18	S;K	R;L;M	N;A
160-1040	312-6000	90-5770	0;6;9;12;15;18	S;K	R;L	N;A
240-1040	312-6000	90-5770	0;6;9;12;15;18	S;K	R;L;M	N;A

1)b = 輸送方向的軌道寬度

2)l = 長度

3)VN = 額定輸送速度，VN = 0不帶電機和減速器

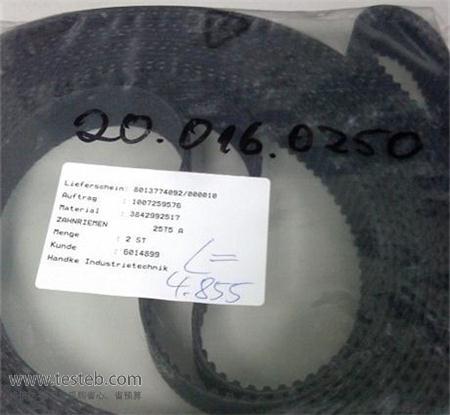

博世Rexroth 3842999717皮帶輸送段訂貨時注明軌道寬度、長度、輸送速度、電機電壓/頻率，以及電機位置和運動方向，傳送帶可選擇帶表面編織層的齒形皮帶3842992514，或者防靜電同步帶3842992517，訂購注明皮帶長度。
