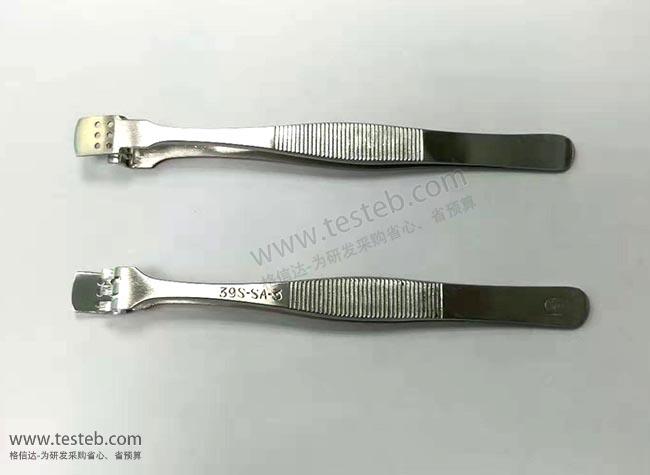

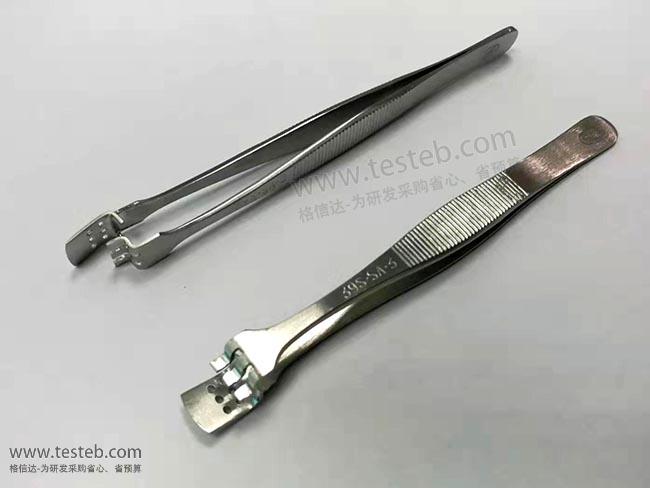

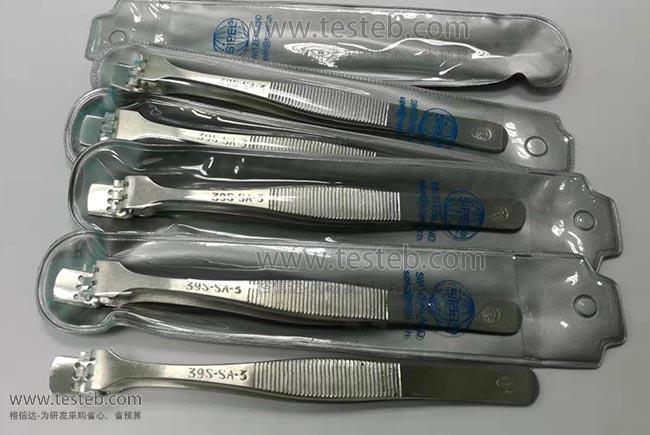

瑞士環球Sipel 39S-SA-3晶圓鑷子用于夾持3寸WAFER硅片和圓型片狀元件,頭部寬9mm,上部帶3個齒爪、底部6個圓孔,長度125mm,用于半導體、微電子、光通訊行業及實驗室硅晶片夾取。
晶圓鑷子也稱半導體鑷子,用于安全搬運轉移wafer硅片、外延片,避免因人手直接接觸而造成產品污染。瑞士環球Sipel晶圓鑷子包括非磁性不銹鋼、防靜電聚酯塑料材質,以及特殊高溫鍍層、特氟龍涂層等,應對不同的操作需求。
SIPEL晶圓鑷子頭部形狀分有上下平板型、上下臺階狀A(yù)、帶爪及止擋柱型E、上部臺階底板平帶限制止擋住型GB、鐵氟龍夾片型J、上頜帶爪下頜臺階止擋型W、上頜帶爪下頜臺階止擋并漏孔WG,分別針對不同類型尺寸的硅晶芯片夾取特點而設計,如夾緊程度、受力、穩固及耐高溫需求,鑷子手柄帶有鋸齒保證握持安全。Sipel 39S-SA-3鑷子用于3寸WAFER硅片夾取,頭部寬9mm,上部帶3個齒爪、底部6個圓孔,長度125mm。

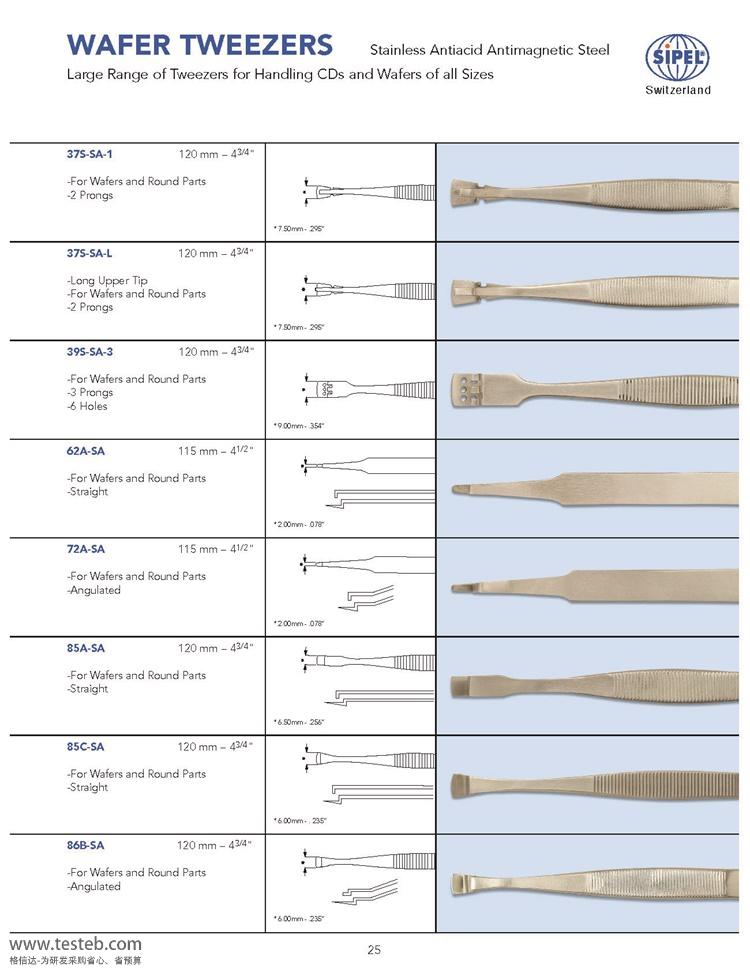

型號 | 頭部形狀尺寸/ 鑷子圖片 |

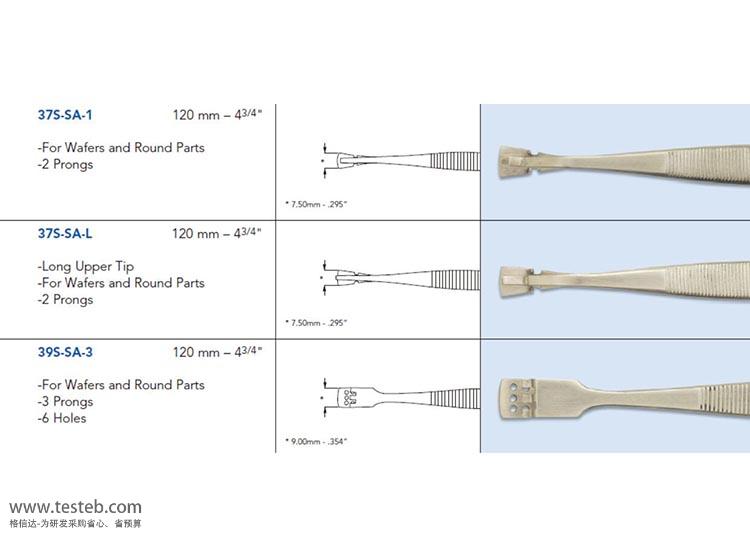

37S-SA-1 用于晶片和圓形零件 2 齒 |
|
37S-SA-L 頭部上端 用于晶片和圓形零件 2個齒 |
|
39S-SA-3晶圓鑷子 用于晶片和圓形零件 3 齒 6 孔 |
|
62A-SA 用于晶圓和圓形零件 直型尖頭 |
|
72A-SA 用于晶片和圓形零件 成角彎頭 |
|
85A-SA 用于晶片和圓形零件 直型平頭 |
|
85C-SA 用于晶片和圓形零件 直型扁圓頭 |
|
86B-SA 用于晶片和圓形零件 成角彎頭 |
|
200A-SA 適用2"晶片/2寸晶圓和圓形元件 |
|
200J-SA 用于夾持2寸晶圓和圓型元件 Free Floating Teflon Paddle 自由浮動特氟龍薄片 |
|
200W-SA 用于夾持2寸晶圓和圓型元件 2 齒 |
|
300-SA 用于3寸晶圓和圓型元件 夾持部分上下端平直 |
|
300A-SA 用于3寸晶圓和圓型元件 上端直角 |
|
300E-SA 用于3寸晶圓和圓型元件 3 齒 帶限位器 |
|
300J-SA 用于3寸晶圓和圓形元件 Free Floating Teflon Paddle 自由浮動特氟龍薄片 |
|
300W-SA晶圓鑷子 用于3寸晶圓和圓形元件 3個齒 |
|
400-SA 用于4寸晶圓和電容電感 上下平直 |
|
400A-SA 用于4寸晶圓和電容電感 上端成90度直角 |
|
400E-SA 用于4寸晶圓和電容電感 4 齒 |
|
400J-SA 用于4寸晶圓和電容電感 Free Floating Teflon Paddle 自由浮動特氟龍薄片 |
|
400W-SA 用于4寸晶圓和電容電感 4個齒,成90度直角 |
|
400WG-SA 用于4寸晶圓和電容電感 4 齒 With a Gap 6 mm |
|
500-SA 用于5"晶片/ 5寸晶圓和電感電容元件 上端平整,下端扁圓 |
|
500A-SA 用于5寸晶圓和電感電容元件 上端直角 |
|
500E-SA 用于5寸晶圓和電感電容元件 5個齒 |
|
500J-SA 用于5寸晶圓和電感電容元件 Free Floating Teflon Paddle 自由浮動特氟龍薄片 |
|
500W-SA硅晶片夾持鑷子 用于5寸晶圓和電感電容元件 5 齒 |
|
500WG-SA 用于5寸晶圓和電感電容元件 5齒 With a Gap 9 mm |
|
600-SA 適合6寸晶圓和電感電容元件 上下平直 |
|
600A-SA 適合6寸晶圓和電感電容元件 上端直角,下端平直 |
|
600E-SA 適合6寸晶圓和電感電容元件 6齒 |
|
600GB-SA 適合6寸晶圓和電感電容元件 Stop Opening |
|
600J-SA 適于6寸晶圓和電感電容元件 Free Floating Teflon Paddle 自由浮動特氟龍薄片 |
|
600W-SA 適于6寸晶圓和電感電容 6 齒 |
|
600WG-SA 適于6寸晶圓和電感電容 6 齒 間隙11 mm |
|
800A-SA 適于8寸晶圓和電感電容 |
|
800E-SA 適于8寸晶圓和電感電容 8 孔,帶限位器 上端較短 |
|
800W-SA 適于8寸晶圓和電感電容 8 孔 |
|
800WG-SA 適于8寸晶圓和電感電容 8 孔 間隙17mm |
SIPEL晶圓鑷子系列型號大全http://iamabigfatstupidface.com/download/201705/SIPEL_WAFER_TWEEZERS.pdf
英文版http://iamabigfatstupidface.com/download/201705/SIPEL_WAFER_TWEEZERS_EN.pdf
