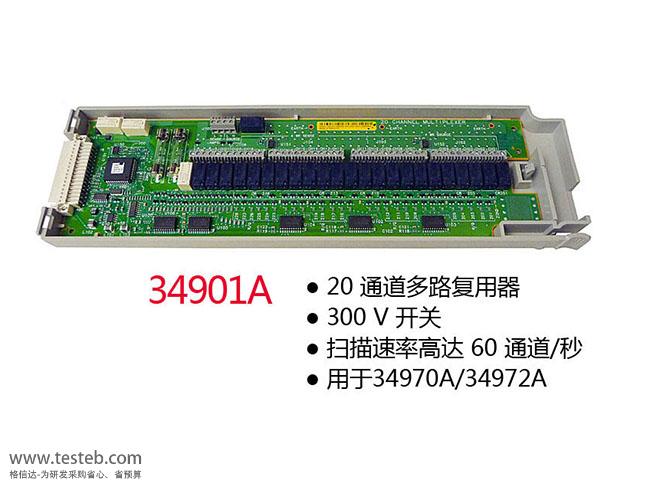

Keysight是德科技原安捷倫Agilent 34901A 20通道多路復用器適用于34970A數據采集器,適用于一般掃描的最通用多路轉換器,該數據采集卡把高密度、多功能與60通道/秒的掃描速度結合在一起,能適應多種多樣的數據采集應用。
數據采集器/溫度記錄儀品牌:是德科技 安捷倫Agilent
安捷倫是德科技數據采集卡agilent 34901A模塊是適用于一般掃描的最通用多路轉換器,它把高密度、多功能與60通道/秒的掃描速度結合在一起,能適應多種多樣的數據采集應用,通常與是德科技keysight 34970A/ 34972A數據采集開關單元主機配套使用。在同一模塊中組合有2線通道和4線通道,另有2個帶熔絲的輸入(總共22個通道)可把達1A的電流接到內部數字多用表,因此不需要外部分流器就可作交流和直流電流測量。

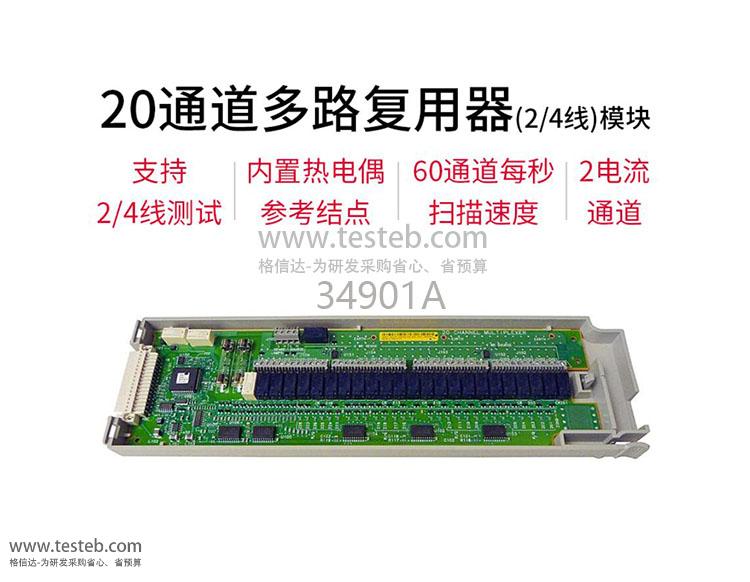

20通道多路復用器
1~20通道可輸入多種信號包括溫度(熱電偶、熱電阻)、DC直流電壓、AC交流電壓、2線/4線電阻、頻率、周期
(測溫線需另外單獨購買,常用美國Omega TT-K-30熱電偶感溫線)
第21和22通道可以輸入測量電流AC/DC
雙線和四線掃描
300 V開關切換
60通道/秒的掃描速率
內置熱電偶參考連接
標準產品包括:1 塊34901A, 20 通道多路轉換器模塊、1 張校準證書
型號描述 | 類型 | 速度 (通道 / 秒) | 最高電壓 | 最大電流 | 帶寬 | 熱偏置 | 注釋 |
34901A 20 通道多路復用器 + 2 電流通道 |
2 線電樞 (可選 4 線電樞) |
60 | 300 V | 1 A | 10 MHz | < 3 μV |
內置溫度參考結 2 附加的電流通道(共 22 個) |
34902A 16 通道多路復用器 |
2 線干簧式 (可選 4 線電樞) |
高達250 通道/ 秒 至內置存儲器 |
300 V | 50 mA | 10 MHz | < 6 μV | 內置溫度參考結 |
34903A 20 通道通用開關 |
SPDT/C 型 | 120 | 300 V | 1 A | 10 MHz | < 3 μV | |
34904A 4 x 8 矩陣 |
2 線電樞 | 120 | 300 V | 1 A | 10 MHz | < 3 μV | |
34905A 50 Ω 雙1 x 4 射頻多路復用器 |
通用低壓型 (非端接型) |
60 | 42 V | 0.7 A | 2 GHz | < 6 μV |
1GHz 帶寬, 通過BNC 至SMB 適配器電纜 |
34906A 75 Ω 雙1 x 4 射頻多路復用器 |
通用低壓型 (非端接型) |
60 | 42 V | 0.7 A | 2 GHz | < 6 μV |
1GHz 帶寬, 通過BNC 至SMB 適配器電纜 |
34907A 多功能模塊 |
2 個8 bit I/O 端口 26 bit 事件計數器 2 個16 bit 模擬輸出 |
- - - |
42V 42V ± 12V |
400mA - 10mA |
- 100KHz dc |
- - - |
漏極開路 可選輸入閾值 最大40mA 總輸出/ 幀 |
34908A 40 通道單端多路復用器 |
1 線電樞 (通用低壓型) |
60 | 300 V | 1 A | 10 MHz | < 3 μV |
內置溫度參考結 無4線測量 |
