日置HIOKI BT3563電池內阻測試儀DC 300V電壓量程

日置HIOKI BT3563/BT3563-01電池測試儀用于檢查高電壓電池組/單元的生產線，可檢查范圍覆蓋大型單體電池包到高電壓電池組，內部阻抗+電壓的同時高速測量。

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

BT3563說明書

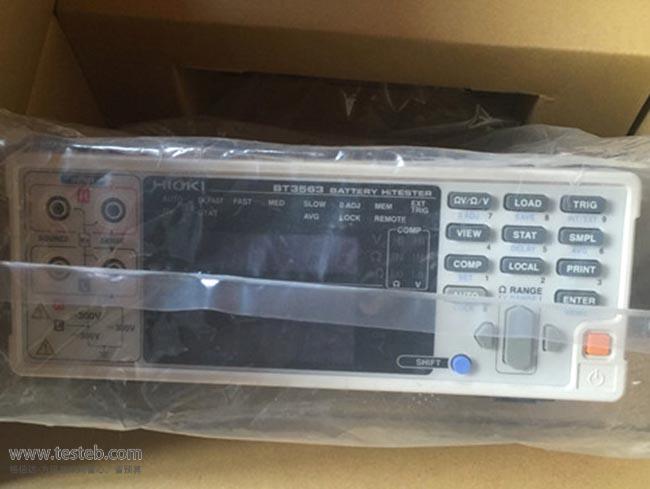

BT3563圖片

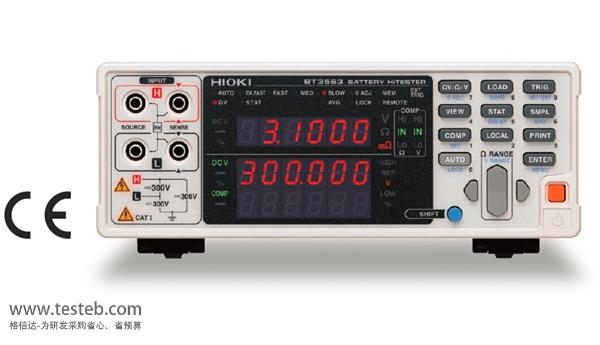

日置HIOKI BT3563 電池測試儀規格參數與圖片

無論是趨向大型化、低阻化的鋰電池，還是高電壓應用增長中的電池組，面對不斷發展的電池生產行業，HIOKI BT3563電池測試儀、BT3562和3561能夠同時高速檢查內部電阻(IR)和電池電壓(OCV)，無疑是一個強有力的支持。

HIOKI BT3563電池內阻測試儀功能特點

能夠測量高達300V的高電壓電池組(BT3563)

高精度電壓測量(精度0.01%rdg.)，最適用于單體電池檢查

BT3563蓄電池測試儀增大測試電流使測試回路更加穩定

響應時間10ms+采樣時間8ms的高速測量(BT3563、BT3562)

3mΩ~3000Ω的量程，從大型單體電池包到紐扣電池等皆可對應(BT3563、BT3562)

日置BT3563電池內阻測試儀規格參數

	BT3563/BT3563-01電池測試儀	BT3562/BT3562-01電池測試儀
最大輸入電壓	額定輸入電壓：DC±300V 對地間最大額定電壓：DC 300V	額定輸入電壓：DC±60V 對地間最大額定電壓：DC 70V
電阻測量量程	3mΩ (最大顯示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (最大顯示3100.0Ω，分辨率100mΩ)，7檔切換測量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST時加上±3 dgt.，F(xiàn)AST/MEDIUM時加上±2 dgt.) ±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST時加上±30 dgt.，F(xiàn)AST時加上±10 dgt.,MEDIUM時加上±5 dgt.) 測量源頻率：1 kHz ±0.2 Hz，測試電流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，開路端口電壓： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程)
電壓測量量程	DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3檔切換	DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2檔切換
	測量精度：±0.01%rdg. ±3dgt.（EX.FAST時加上±3dgt.，F(xiàn)AST/MEDIUM時加上±2dgt.）
顯示	電阻31000，電壓600000，LED
采樣時間	EX.FAST：4ms，F(xiàn)AST：12ms，MEDIUM：35ms，SLOW：150ms ※顯示值為最快時，根據測量項目、電壓頻率的不同而不同
整體測量時間	響應時間+采樣時間（電阻/電壓都約10ms的響應時間為參考值，根據被測物的不同而不同）
比較功能	判斷：Hi/IN/Lo（電阻、電壓分別判斷），綜合判斷（PASS/FAIL，電阻判斷結果和電壓判斷結果的AND運算），畫面顯示，蜂鳴，外部I/O輸入（開路集電極，35V，最大DC 50mA）
模擬輸出	僅BT3563-01、BT3562-01機型電阻測量值（顯示值DC 0V～3.1V）
接口	EXT I/O、RS-232C、打印機（通過RS-232C）、GP-IB（僅-01機型）
體積和重量	215W×80H×295Dmm，2.4kg
附件	電源線×1

日置電池測試儀bt3563說明書：http://iamabigfatstupidface.com/download/201501/20150107144748_180.pdf

測試儀器GPIB與RS232通訊接口區別

通訊接口	RS-232（一對一連接控制）	GPIB/IEEE-488總線（一對多并行控制）
傳輸數據	異步傳輸數據吞吐率低，傳輸數據慢	數據吞吐率高、占位面積小、高速傳輸
與其他設備連接	PC電腦或其他設備和儀器一對一通訊，且通訊故障率高	電腦可同時與多臺儀器進行通訊，從而可快速構成一套ATE自動測試設備
組成系統的傳輸距離	一般與儀器連接的設備傳輸距離應控制在3米左右，且抗干擾能力差	系統中的GPIB電纜總長度不應超過20米，過長的傳輸距離會使信噪比下降。電纜中的電抗性分布參數，也會對信號的波形和傳輸質量產生不利的影響
