四方信達C-Q1704嵌入式工控機數控機床高可靠性智能化人機界面

數控機床隨著工業計算機IPC技術的發展實現了更適應聯網、開放性、高精度、高速度性能，將精密機械與計算機技術融合，真正實現了加工自動化，大大減少由于操作人員的水平差異造成的產品質量瑕疵。四方信達C-Q1704工控機具有高性能、高穩定型及操作簡易、維護方便、低成本等優勢，越來越多的數控生產廠家采用它來作為數控機床的前端機。

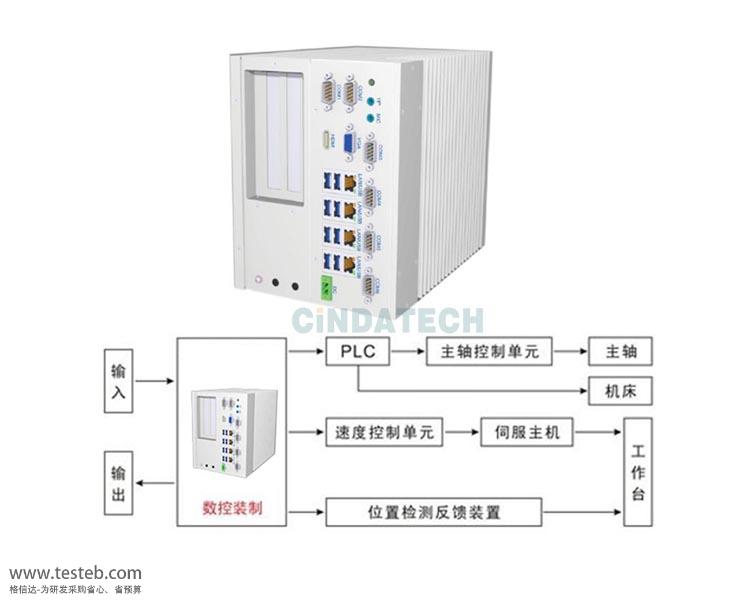

數控機床主要由輸入、輸出裝置、數控裝置、PLC、伺服系統、檢測反饋裝置和機床主機組成。集成四方信達C-Q1704嵌入式工控機的數控機床操作更加簡單，加工對象改變之后只需要通過人機界面直接手動輸入指令，指令經過控制系統處理后，形成各種控制信息，并被發送給伺服系統，以指揮機床進行各種操作。工業計算機將傳統數控機床中的輸入輸出裝置與控制中心的功能融為一體，輕松解決了人機界面、編程、聯網通信等難題。

數控機床系統要求

可靠性能是衡量極其重要的指標，可靠性差會造成不可估量的停產損失和維修費用。通常用平均無故障時間MTBF來表示數控機床的可靠性，具體是指產品從一次故障到下一次故障的平均時間。按照每天三班連續24小時工作制的工廠計算，如果無故障要求在99%以上，那么，數控機床的MTBF必須大于4500小時。MTBF計算中要考慮的是每個元器件的失效率，其中數控裝置作為其核心部分MTBF時間更要大幅高于該數字，但是如此苛刻的要求是一般的PC機所無法滿足的，因此高可靠性的四方信達17系列C-Q1704工業計算機便成為眾多數控機床廠家的可靠選擇。

智能化控制技術大大減少了機床的管理工作，并實現更大的功效和穩定的加工精確度。現代化的數控機床編程、操作更加簡易，根據加工對象的變化，經過簡單的工作參數調節便可達到最佳的工作狀態。同時，還可對自身及外界設備自診斷，實現故障報警，方便系統的維修。

簡單、快捷的操作界面有利于操作人員自如地控制機器設備，直接提高工作效率和操作舒適性。良好的人機界面操作簡單、有效，且具有引導功能，使用戶操控愉悅，從而提高使用效率。當前大多數控機床都采用融和輸入輸出、控制功能為一身的嵌入式工控機，以助于人員的操作并減少出錯率。

四方信達工控?cái)?shù)控機床嵌入式計算機硬件平臺解決方案

鈑金加鋁散熱結構工業機箱

10’TFT彩色液晶顯示器

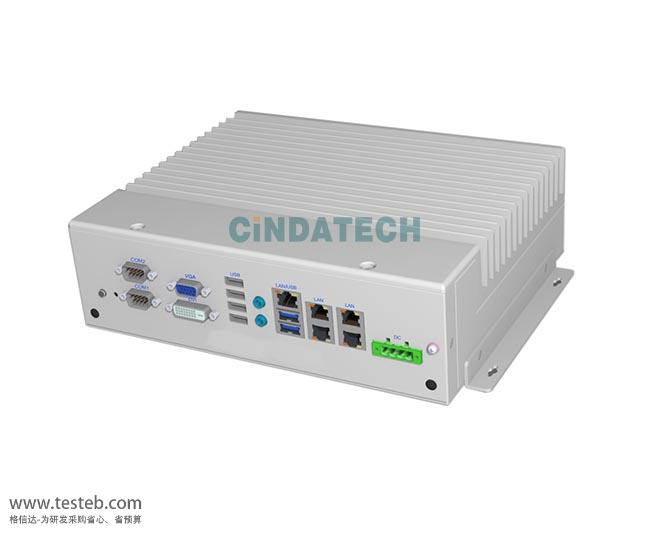

配置C-Q1704嵌入式工控機

外接鍵盤

四方信達17系列嵌入式工控機具備性能穩定、集成度高、成本低等優勢，可與多種伺服驅動單元配套使用，為數控機床提供穩定可靠的控制平臺。該系統已經在山東、沈陽、深圳等廣泛的市場內應用，穩定的性能、完善的品質、良好的人機界面、及時的售后服務得到了客戶的一致好評。系統良好的開放性保證了系統后續的改進與升級。

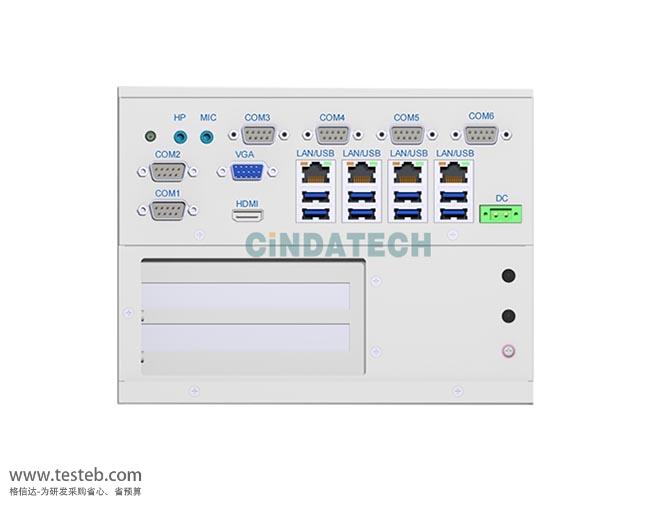

四方信達C-Q1704嵌入式工控機主要指標

第6/7代英特爾®Core™平臺

4 x RJ45千兆網口

8 x USB3.0(最大支持)

6 x 串口 可配置

VGA & HDMI雙視頻接口

強固式設計抗振動抗沖擊

系統支持Win7/Win8/Win8.1/Win10/Linux

datasheet文檔下載地址http://iamabigfatstupidface.com/download/201911/Cindatech_C-Q1704.pdf

C-Q1704工控機訂貨信息

C-Q1704-3900T：搭載英特爾® Celeron® G3900T /G3900TE 處理器

C-Q1704-4400T：搭載英特爾® Pentium® G4400T/G4400TE 處理器

C-Q1704-6100T：搭載英特爾® Core™ i5-6500T/6500TE處理器

C-Q1704-6500T：搭載英特爾® Core™ i3-6100T/6100TE處理器

C-Q1704-6700T：搭載英特爾® Core™ i5-6700T/6700TE處理器

C-Q1704-7100T：搭載英特爾® Core™ i5-7500T/6500TE處理器

C-Q1704-7500T：搭載英特爾® Core™ i3-7100T/7100TE處理器

C-Q1704-4460T：搭載英特爾® Pentium® G4600T/G4600TE 處理器

C-Q1704-3930T：搭載英特爾® Celeron® G3930T /G3930TE 處理器

C-Q1704-7700T：搭載英特爾® Core™ i7-7700T/7700TE處理器

可選配置

內存：DDR4 4GB/8GB/16GB，寬溫內存條DDR4 4GB/8GB/16GB

存儲：64G mSATA 128G mSATA 120G SSD 1T HDD

WI-FI：WI-FI模塊(可選)

ANT-D11：1 x Wi-Fi 雙波段 2.4G/5G 天線
