C-Q7U01多網口工控機B超診斷儀醫療設備數據處理解決方案

深圳四方信達工控致力于為客戶提供嵌入式工業計算機產品和系統解決方案，包括工控機BOX PC、工業平板電腦、嵌入式工控主板、采集卡，擁有從板卡到系統的全程研發和制程控制能力。團隊具備單板電腦核心設計能力，同時提供“平板電腦系統設計”、“BIOS設計”、“嵌入式OS定制”、“機構設計”、“周邊模塊設計”，和“設計工程驗證”、“EMI/EMC調試”。公司自有全制程貼片組裝加工廠，采用進口高速貼片機及光學檢測儀器，以具有豐富經驗的臺灣工控廠團隊為班底，從源頭把關產品質量及產能，為客戶提供具有成本優勢的高質量產品并及時交貨，讓客戶只需專注于自己的核心業務。成立至今，已為多家客戶提供穩定可靠的機器視覺、工業自動化、智能物流、物聯網以及智慧醫療、智慧交通專業解決方案。

醫療器械的不斷完善，對數據采集、分析、存儲以及顯示都提出了更高的要求。四方信達工控嵌入式計算機憑借體積小巧、性能強大、低功耗、多串口等優勢受到國內外眾多醫療設備供應商的青睞，并在眾多項目應用中深受好評。針對醫療器械的性能要求，四方信達工控機及主板系列產品均具備強大的計算能力以及更穩定的可靠性能，低功耗、無污染達到更好的環保要求。C-Q7U01多網口工控機無風扇、串口豐富、功耗低、寬溫、高穩定性的嵌入式設計，廣泛應用于國內外醫療電子產業，提升B超系統的整體性能及競爭優勢。

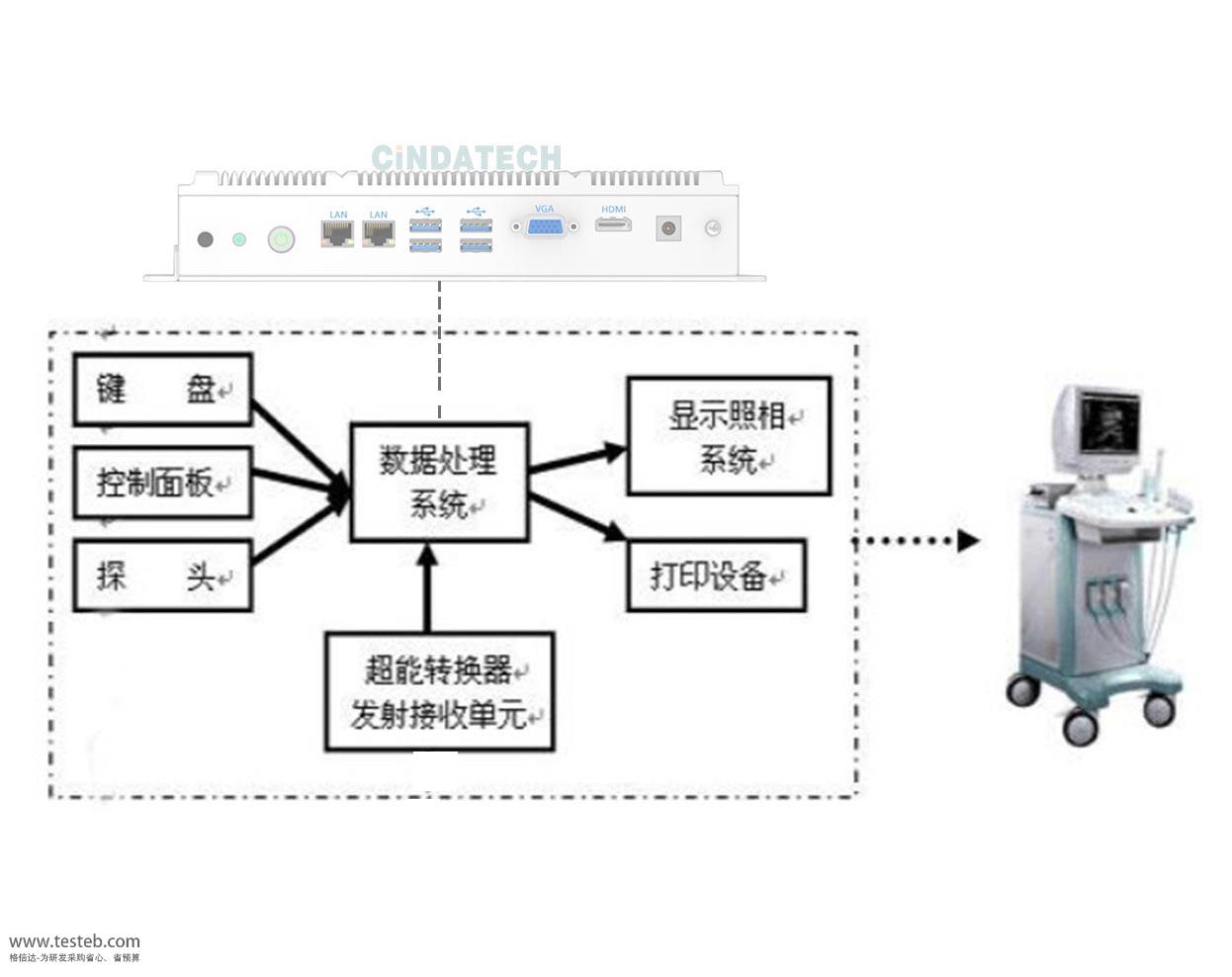

醫用B型超聲診斷系統工作原理

B超診斷儀利用脈沖回波成像技術，主要由主控電路、發射電路、接受電路（高頻信號放大器、視頻信號放大器）、掃描發生器、圖像顯示器（電子槍、偏轉系統、熒光屏）和換能器組成。主控電路又稱同步觸發信號發生器，它周期地產生同步觸發脈沖信號，分別觸發發射電路和掃描發生器中的時基掃描電路。發射電路在受同步信號觸發時，產生高頻電脈沖激勵換能器。接收電路接收由人體受檢組織反射的超聲信息，有以下幾個主要過程：

①對高頻超聲信號放大和對數壓縮

②對高頻超聲信號檢波，轉變?yōu)橐曨l信號（嵌入式多網口工控機系統處理）

③對視頻信號進行放大

④把放大了的視頻信號顯示在顯示器上

B超診斷儀換能器將回波信號轉換成高頻電信號后，被檢波器檢出的視頻包絡信號要經過視頻信號放大器放大和處理，然后加到顯示器的柵極進行亮度調制。掃描發生器產生掃描電壓，使電子束按一定的規律掃描，在顯示器上顯示出切面圖像。

四方信達工控C-Q7U01嵌入式工控機在醫療診斷設備的應用

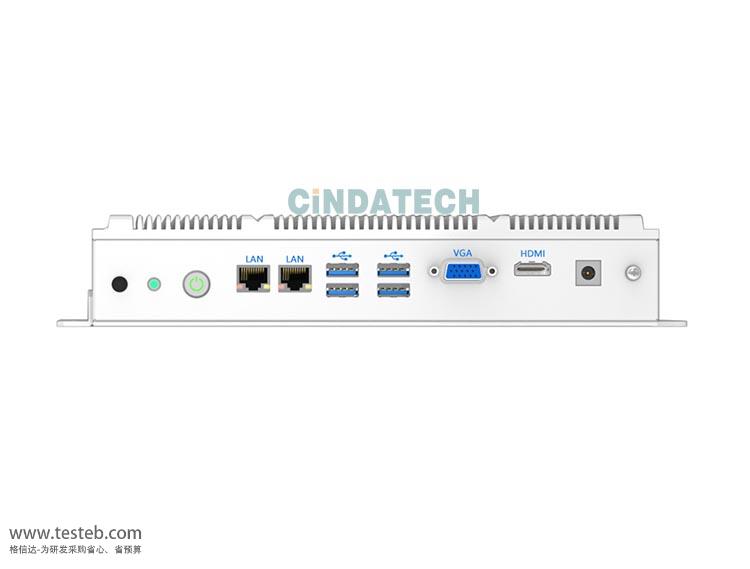

四方信達一直深耕醫療電子領域，發揮其工業計算機硬件技術的優勢，將體積小、串口豐富、功耗低、寬溫、高穩定性的嵌入式工業主板廣泛應用于國內外醫療電子產業，有效提升B超系統的整體性能及競爭優勢。C-Q7U01嵌入式多網口工控機支持Intel®Core™i3/i5/i7處理器，集成英特爾®核芯顯卡，支持VGA、HDMI輸出，支持獨立雙顯，豐富的接口4 x USB3.0/1 x mSATA和1 x 2.5''Drive bay/2 x RJ45，方便擴展，全面滿足系統各種應用要求。datasheet文檔下載地址http://iamabigfatstupidface.com/download/201911/Cindatech_C-Q7U01.pdf

四方信達醫療工控產品，包括嵌入式主板及工控機有效針對醫療產業的特殊需求，具備體積小、高可靠性、低功耗、多串口等特點，在實際項目應用中取得了驕人的業績，有效推動醫療器械向智能化、專業化、小型化、環保型發展。憑借自身的性能優勢，四方信達的系列產品同時也在核磁共震、監護儀、血液分析儀、肛腸治療儀、紅外乳腺治療儀、宮腔陰道成像儀、多參數臨護儀、移動式醫療診斷電腦系統（護理車上）、電腦手術刀中顯示出突出的優勢。

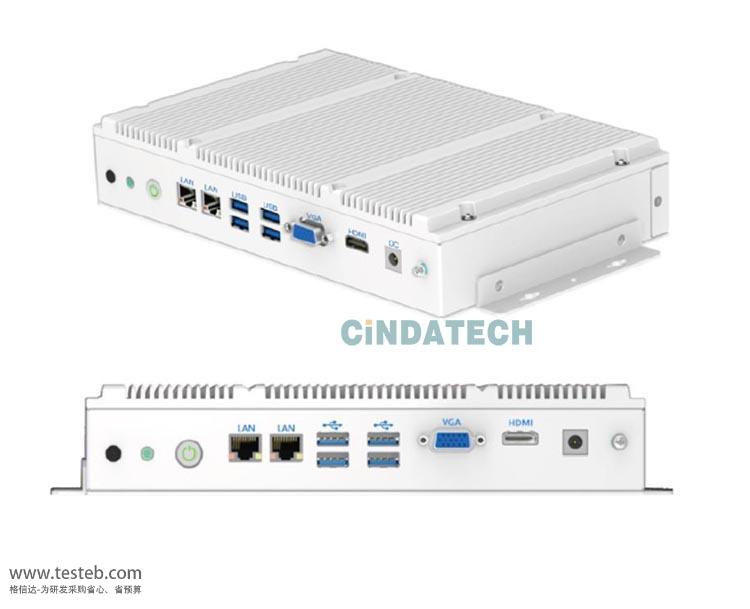

C-Q7U01嵌入式多網口計算機規格參數

英特爾®Core™i7-7600U 2.8GHz、i5-7200U 2.5GHz、i3-7100U 2.4GHz

英特爾®Pentium®4415U，2.3GHz2ML2Cache，15WTDP

英特爾®Celeron®3865U，1.8GHz2ML2Cache，15WTDP

內存：1x260-PinDDR4SO-DIMM插槽，最大支持2133MHzSDRAM16GB

芯片組：英特爾SoC芯片組，LAN芯片：英特爾I211AT

USB：4xUSB3.0接口，擴展總線：1xMini-Card接口1xSIM接口，LAN：2xRJ45GbE接口

顯示芯片：集成英特爾®核芯顯卡，顯示接口：1xVGA1xHDMI

系統支持：Win7/Win8/Win8.1/Win10/Linux

存儲：1xmSATA1x2.5''Drivebay，HD音頻與Realtek ALC662同步

工作溫度：-20ºC~55ºC，工作濕度：10%~95%(無冷凝)

尺寸：240x150x47mm，重量：2.8Kg

抗震動抗沖擊符合GJB322A

訂貨信息

C-Q7U01-7100U搭載英特爾7thGen.Core™i3-7100U處理器

C-Q7U01-7200U搭載英特爾7thGen.Core™i5-7200U處理器

C-Q7U01-7600U搭載英特爾7thGen.Core™i7-7600U處理器

可選DDR44GB/8GB/16GB，寬溫內存條DDR44GB/8GB/16GB

存儲：64G、128G mSATA，120G SSD、1T HDD

WI-FI模塊可選，ANT-D11：1xWi-Fi雙波段2.4G/5G天線
