SKF Copperhead DCL監測系統顯示器報警模塊

SKF Copperhead故障監測系統由CMPT傳感器、CTU變送器模塊、DSLC顯示/報警模塊組成，實現振動和溫度狀態監測，預防非計劃性停機，降低維護/維修成本，提高生產效率與安全。

振動變送器品牌：斯凱孚SKF

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

CMPT-DCL說明書

CMPT-DCL圖片

斯凱孚SKF CMPT-DCL 振動變送器規格參數與圖片

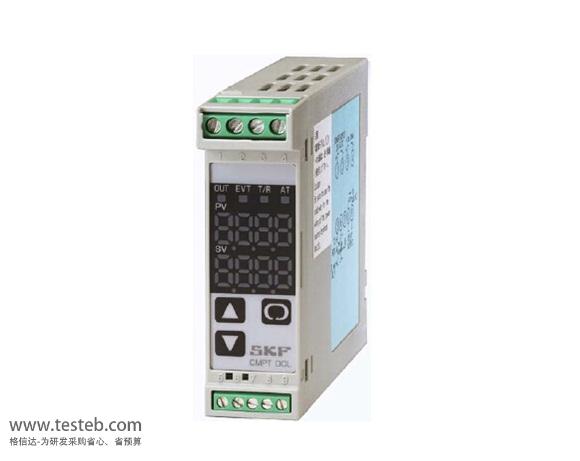

斯凱孚SKF DCL顯示/報警模塊規格

監測CMPT CTU、熱電偶和熱電阻

7 mm數字顯示，振動(gE, g, mm/s, inch/s)、溫度(℃, °F)

可編程的報警功能：高、低，事件指示燈、繼電輸出(48V DC/AC, 0.5 Amp maximum)

4-20 mA信號輸出

24 V電源，DIN 導軌安裝

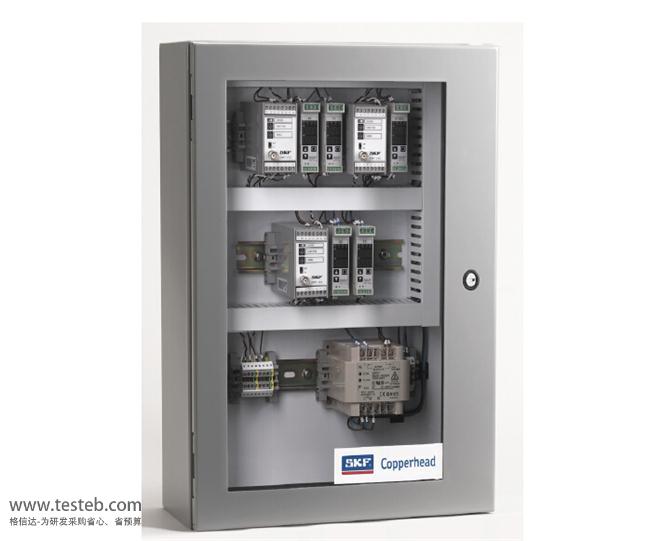

SKF Copperhead監測系統CMPT+CTU+DSLC介紹

基本組件

CMPT傳感器：CMPT2310、CMPT 2310T溫度振動傳感器、CMPT 2323、CMPT2323T振動溫度一體傳感器

CTU振動/溫度變送器：三種類型振動信號 - SKF加速度包絡(gE3) - 加速度 - 速度(mm/s

DCL 顯示/報警模塊：監測CMPT CTU, 熱電偶和熱電阻，7 mm 數字顯示，可編程的報警功能，4~20 mA信號輸出

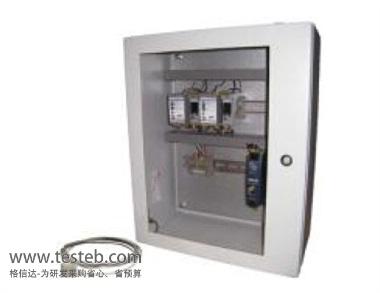

CPHD EC 機柜：帶視窗的平板鋼機柜，IP66 / NEMA 4防護等級，可選不銹鋼機柜

應用行業

礦山機械OEM：球磨機、振動篩、破碎機、輥壓機、立磨、回轉窯、提升機

礦山輔助設備：風機、泵

地鐵隧道：引風機、抽風機、泵

散貨港口碼頭：斗輪機、皮帶輸送機

SKF Copperhead監測系統介紹文檔http://iamabigfatstupidface.com/download/201601/SKF_CMSS_CTU_DSLC.pdf

SKF DSLC說明書英文版：http://iamabigfatstupidface.com/download/201601/SKF_CMPT_DCL.pdf

SKF Copperhead故障監測系統訂貨信息

訂購型號	CPHD成套配置				經處理的模擬信號輸出			顯示/報警控制
代碼	CMPT傳感器	CTU變送器模塊	DCL顯示	機柜	振動	溫度	振動2	振動	溫度	振動2
CPHD 1C	1	1	-	-	1	1	-	-	-	-
CPHD 1C M	1	1	1	-	1	1	-	1	-	-
CPHD 1C MT	1	1	2	-	1	1	-	1	1	-
CPHD 1C MVT	1	1	3	-	1	1	1	1	1	1
CPHD 1EC	1	-	-	有	1	1	-	-	-	-
CPHD 1EC M	1	1	1	有	1	1	-	1	-	-
CPHD 1EC MT	1	1	2	有	1	1	-	1	1	-
CPHD 1EC MVT	1	1	3	有	1	1	1	1	1	1
CPHD 2EC	2	2	-	有	2	2	-	-	-	-
CPHD 2EC M	2	2	2	有	2	2	-	2	-	-
CPHD 2EC MT	2	2	4	有	2	2	-	2	2	-
CPHD 2EC MVT	2	2	5	有	2	2	1	2	2	1
CPHD 3EC	3	3	-	有	3	3	-	-	-	-
CPHD 3EC M	3	3	3	有	3	3	-	3	-	-
CPHD 3EC MT	3	3	6	有	3	3	-	3	3	-
CPHD 4EC	4	4	-	有	4	4	-	-	-	-
CPHD 4EC M	4	4	4	有	4	4	-	4	-	-
CPHD 4EC MT	4	4	8	有	4	4	-	4	4	-
CPHD 6EC	6	6	-	有	6	6	-	-	-	-
CPHD 6EC M	6	6	6	有	6	6	-	6	-	-
CPHD 6EC MT	6	6	12	有	6	6	-	6	6	-
