德國歐普士optris紅外測溫儀CTLaser G5系列型號光譜響應5.2μm,適用于測量玻璃表面溫度,測溫范圍100~1200℃、250~1650℃,最快80ms響應時間,帶分離式電子接線盒及易于調節的程序按鍵和LCD顯示窗口。
5.2μm光譜響應適用于測量玻璃表面溫度
測溫范圍100~1200℃、250~1650℃,雙激光精確瞄準和指示實際測量目標
物距比D:S為45:1(G5L)、70:1(G5H)光學分辨率,多種不同聚焦可選
發射率、透過率0.100~1.100可調
最快80ms響應時間,4-20mA信號輸出及電壓、溫度模擬信號輸出,報警輸出
CTLaser G5在線式紅外測溫儀可選RS-232、RS-485數字信號輸出
探頭在85℃的環溫下工作而無需冷卻,探頭溫度超過50℃激光自動關閉

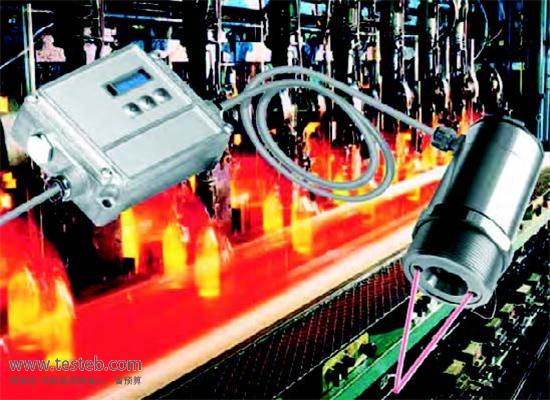

分離式電子變送盒,帶有易于調節的程序按鍵和帶有背光的LCD顯示窗口
浮法玻璃生產線
玻璃容器生產線
玻璃機械設備配套
照明工業
太陽能超白光伏玻璃等
溫度范圍 | 100~1200℃(G5L) 、250~1650℃(G5H) ,(可通過設置鍵或軟件來調節) |
光譜響應 | 5.2μm |
光學分辨率 (90%能量) 可選擇焦距 |
物距比D:S=45:1(G5L) CTG5LCF1:1.6mm@70mm CTG5LCF2:3.4mm@150mm CTG5LCF3:4.5mm@200mm CTG5LCF4:10mm@450mm CTG5LSF:27mm@200mm 物距比D:S=70:1(G5H) G5HCF1:1mm@70mm G5HCF2:2.2mm@150mm G5HCF3:2.9mm@200mm G5HCF4:6.5mm@450mm CTG5HSF:17mm@1200mm |
系統精度 | ±1%或±1℃)(取大值;環溫23±5℃) |
重復精度 | ±0.5%或±0.5℃)(取大值;環溫23±5℃) |
溫度分辨率 | 0.1℃ (G5L),0.2 ℃ (G5H) |
響應時間 | 120ms(90%) (G5L) 80ms(90%) (G5H) |
發射率 | 0.100~1.100,可通過設置鍵或軟件調節 |
透射率 | 0.100~1.100,可通過設置鍵或軟件調節 |
信號處理 | 峰值保持,谷值保持,平均值,高級保持(可通過設置鍵或軟件調節) |
模擬輸出 |
通道1:0/4-20mA信號, 0~5/10V,K或J型熱電偶 通道2:探頭環境溫度(0~5V或0~10V對應-40~85℃)、報警輸出(常開,24V/50mA) |
數字輸出(選件) | USB,RS232,RS485,CAN,Profibus DP,Ethernet |
繼電器(選件) | 2×60VDC/42VACeff;0.4A光隔離 |
輸出阻抗 |
mA:max.500Ω(8~36VDC) mV:min.100KΩ(純阻抗負載) 熱電偶:20Ω |
信號輸入 | 可編程信號輸入調節發射率和環境溫度,觸發保持功能 |
電纜長度 | 3m標準、8m、15m |
最大電流 | 160mA,電源8~36VDC |
歐普士紅外測溫儀CT G5光路圖及規格說明書 http://iamabigfatstupidface.com/download/201507/Optris_CTlaser_G5.pdf
