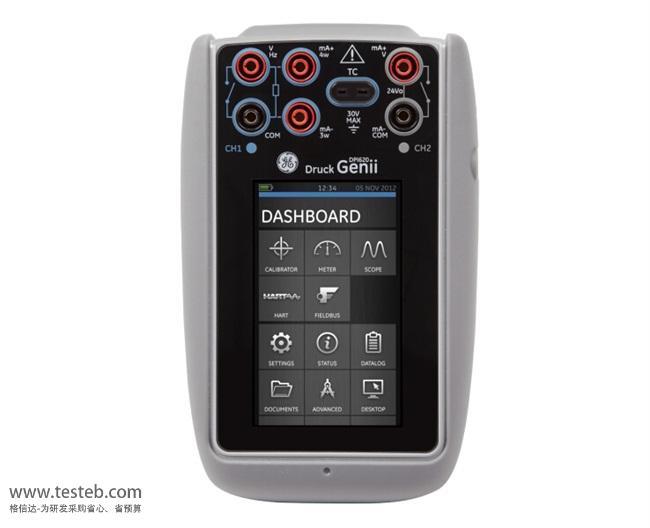

美國GE DRUCK DPI620 Genii即DPI620G是集成HART和Fieldbus的多功能壓力校驗儀,具有世界級的壓力測量性能和造壓能力,可校驗壓力、電信號、溫度和頻率,同時具有完全的HART手操器功能。
在20世紀90年代中期GE Druck德魯克推出了第一款一體式的壓力校驗儀DPI 610,將壓力發生器、壓力標準器以及電信號校驗部分集成到一臺裝置中,滿足現場對于便攜式校驗的要求。至今DRUCK DPI610校驗儀仍然被廣泛用于各個行業的現場校驗中。隨著現場校驗要求的發展,2008年GE Druck推出了模塊化設計的DPI 620多功能校驗儀,提供了更為靈活的校驗配置方式,并嵌入HART通訊功能,最大程度的減少了現場校驗需要攜帶儀器的數量。
目前推出的DPI 620G校驗儀是DPI620的升級產品,它根據操作人員在工作現場的使用習慣重新設計了操作界面,采用了更快的HART通訊模塊,并增加了現場校驗應用越來越多的Field bus協議通訊選件,使得DPI 620 Genii成為目前校驗市場上功能非常強大的產品,也是第一款可以實現滑屏操作的校準器。
GE Druck品牌壓力校驗產品DPI620 Genii手操器是集成壓力、電信號、溫度和頻率于一身的校驗系統,具有完全的HART手操器功能和全新的數字平臺和調制解調器,同時支持HART 和現場總線應用。Druck DPI620G校驗儀智能手機技術的觸摸顯示屏和全新的UI用戶界面能夠支持滑屏操作。全新的儀表板,快速啟動應用程序,如校驗儀、HART 和設置,令您使用起來非常便利。
GE檢測控制技DPI620G手操器應用廣泛,客戶遍及包括石油/天然氣的生產和傳輸、化工、石化、制藥、發電廠和食品企業在內的過程工業,包括工程技術人員、技術監督經理、服務公司和承包商。
DPI620 Genii便攜式多功能校驗儀模塊化設計,四大模塊如下:
DPI620G - 多功能校驗儀
PM620 - 數字壓力模塊
MC620G - 壓力模塊基座
PV62XG – 壓力源

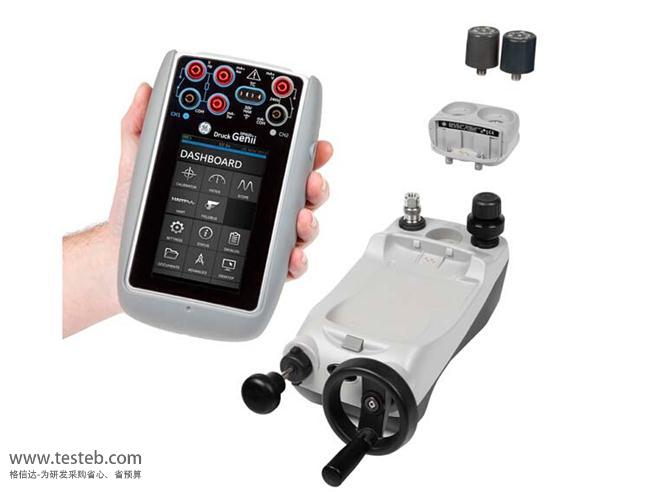

模塊組合及功能
1)DPI620G獨立使用
2)DPI620G多功能校驗儀 + MC620G壓力模塊基座 + PM620壓力模塊

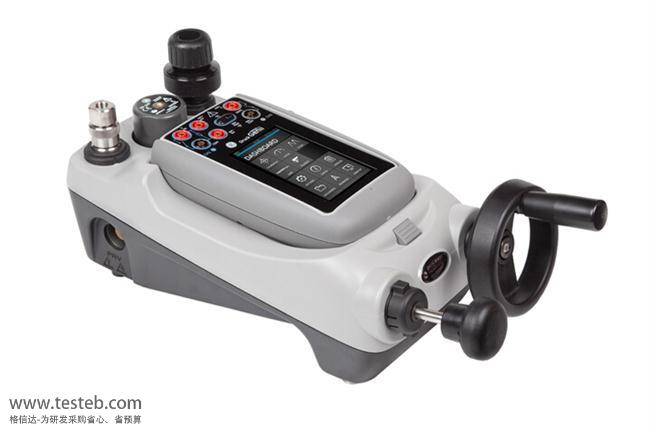

3)DPI620G多功能校驗儀 + PV62x/G壓力源 + PM620壓力模塊
DIP620G校準器功能
一鍵選擇常用任務,比如壓力到電流的檢測壓力變送器任務
高精度的電信號/頻率/溫度和壓力的測量和輸出
同時模擬設備的輸入和測量其輸出信號(最多可以有六個通道)
DPI620 Genii校驗儀根據輸入輸出值計算誤差
造壓系統可以產生10MPa的氣體壓力和100MPa的液體壓力
可以通過更換壓力模塊來切換量程,量程范圍覆蓋2.5kPa至100MPa
萬用表功能
簡單易用的萬用表功能,各種信號的測量,測量供電,檢查回路通斷等
監視器功能
壓力和電信號數值的實時圖形分析,先進的診斷和排故功能
DPI620G手操器HART通訊器功能
查看,修改,復制和保存設備配置信息
離線創建和修改配置文件
上傳設備配置信息到電腦
單臺設備就可以同時測量和輸出模擬變量
工廠停機時沒法給變送器供電時,Genii直接可以提供24V供電
需要230歐姆的電阻時直接可以在菜單里選擇
所有軟件的后續升級以及DD文件庫的升級都非常的簡單并且是免費的
關于Druck DPI620 Genii多功能校準器更多介紹請查看以下文檔
DPI620G說明書http://iamabigfatstupidface.com/download/201608/GE_Druck_DPI620Genii.pdf
DPI620_DPI620G現場校準解決方案介紹http://iamabigfatstupidface.com/download/201608/GE_Druck_DPI620_DPI620G.pdf
DPI 620G Genii先進模塊化校驗儀和HART 手操器

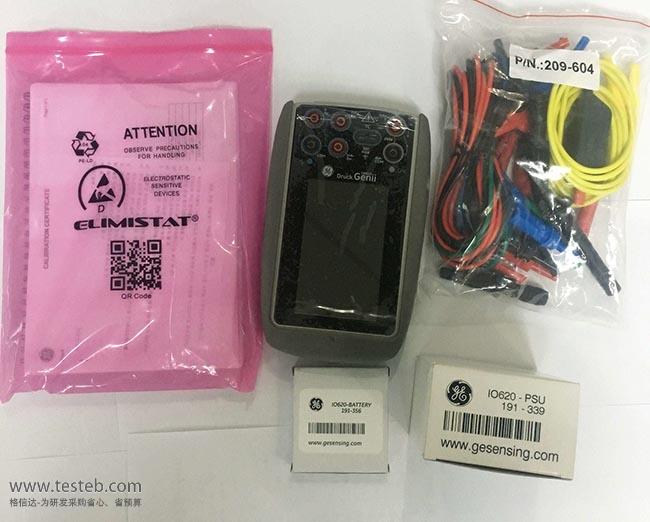

DPI 620G隨機提供可充電鋰電池P/N IO620-BATTERY充電器P/N IO620-PSU、300V交流電壓測試夾P/N IO620-AC測試導線、校準證書和快速指南等。
DPI 620G FF Genii先進模塊化校驗儀和 HART/Fieldbus通訊器
訂貨號DPI620G-F,除了包含DPI620G的以上特性外,還具備Foundation Fieldbus通訊器功能。
選配附件
MC620G壓力模塊基座
PM 620壓力模塊,需注明壓力量程和壓力模式如PM620 2MPa,附帶校準證書
PV621G氣體壓力基座 2MPa
PV622G氣體壓力基座 10MPa
PV623G液體壓力基座 100MPa
PV 621/G, 622/G 623/G 隨機提供 G1/8 內螺紋和1/8 NPT內螺紋 接頭、便攜帶、快速指南等。
另外PV623/G還包含一個用于加注液體的塑料瓶。
其它選配件請查看文檔http://iamabigfatstupidface.com/download/201608/GE_Druck_DPI620Genii.pdf
