意大利Piergiacomi DPP20N氣剪SET-DPP氣動分板鉗工具套裝

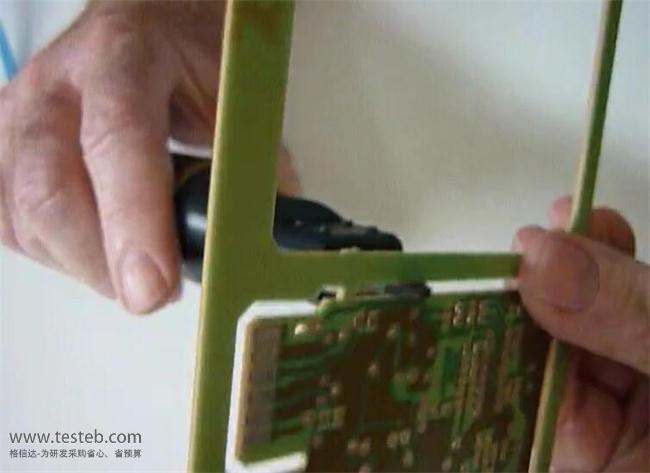

Piergiacomi DPP20N氣動剪鉗適用復合印刷電路板的快速、安全分離,可切割間隙寬度在2.0mm以內的PCB板,切口平整無毛邊,提供可替換的不同寬度的特殊鋼制作的刀片,滿足各種剪切應用,SET-DPP套裝包含全套刀片(即2.0mm/2.3mm/2.4mm/2.5mm)。

氣剪品牌:皮爾杰克Piergiacomi
皮爾杰克Piergiacomi

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
DPP20N說明書
  • 皮爾杰克Piergiacomi鉗子剪鉗DPP20N
  • 皮爾杰克Piergiacomi鉗子剪鉗DPP20N
  • 皮爾杰克Piergiacomi鉗子剪鉗DPP20N
  • 皮爾杰克Piergiacomi鉗子剪鉗DPP20N
  • 皮爾杰克Piergiacomi鉗子剪鉗DPP20N

DPP20N圖片

  • DPP20N
  • DPP20N
  • DPP20N
  • DPP20N
  • DPP20N

皮爾杰克Piergiacomi DPP20N 氣剪規格參數與圖片

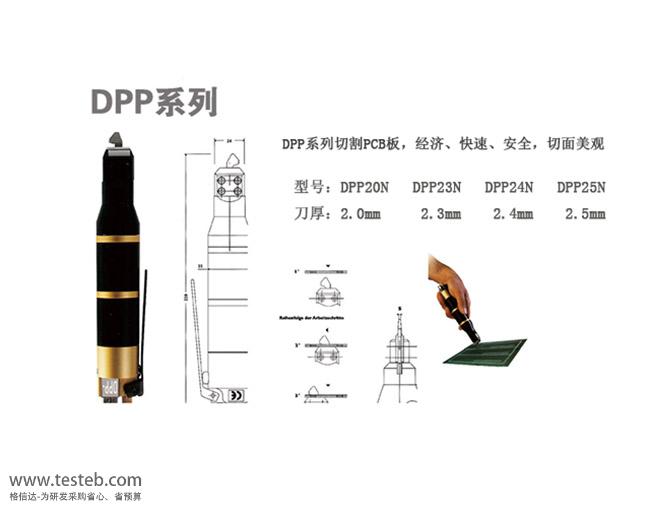

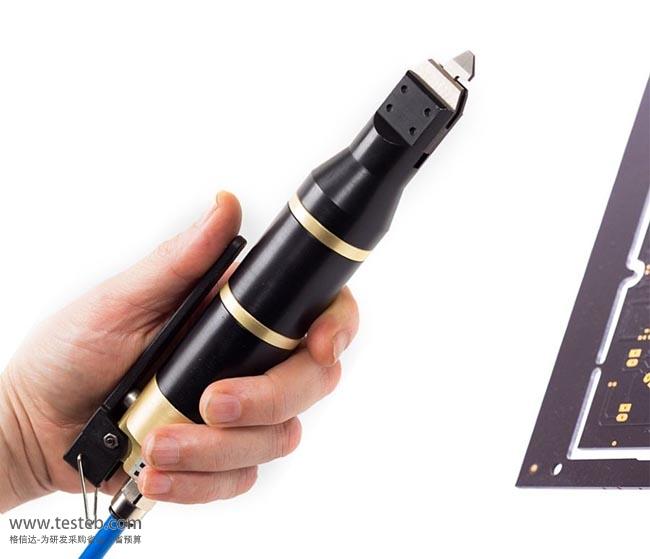

意大利皮爾杰克Piergiacomi DPP系列氣動剪鉗是精密的氣動分板工具,適用復合印刷電路板的快速、安全分離,切口平整無毛邊,可替換不同規格的特殊鋼制作的刀片,滿足各種剪切應用。根據客戶要求可提供適用于狹部寬度1mm~3mm的刀片。DPP20N氣剪刀片厚度2.0mm,可處理的PCB板最大厚度1.6mm,連接點距離不小于11mm,最大剪切力80kg。



皮爾杰克Piergiacomi DPP氣動剪鉗規格特點

需提供6-7bar壓縮空氣及氣管,Φ6連接頭,氣流3,5 Nl/min

DPP-20N氣剪主體尺寸210mm長,35mm直徑,重量400g

刀片材質為特殊工具鋼,可更換以滿足不同剪切應用

PCB板厚度:<1.6mm

兩個連接點之間之間距離長度:最小11mm

插槽寬度:1mm~3mm

狹部長度(刀片厚度):1.5mm、1.8mm、2.0mm、2.3mm、2.4mm、2.5mm,可理解為基板縫隙寬度

插槽寬度公差(基板縫隙寬度誤差):0~0.02mm

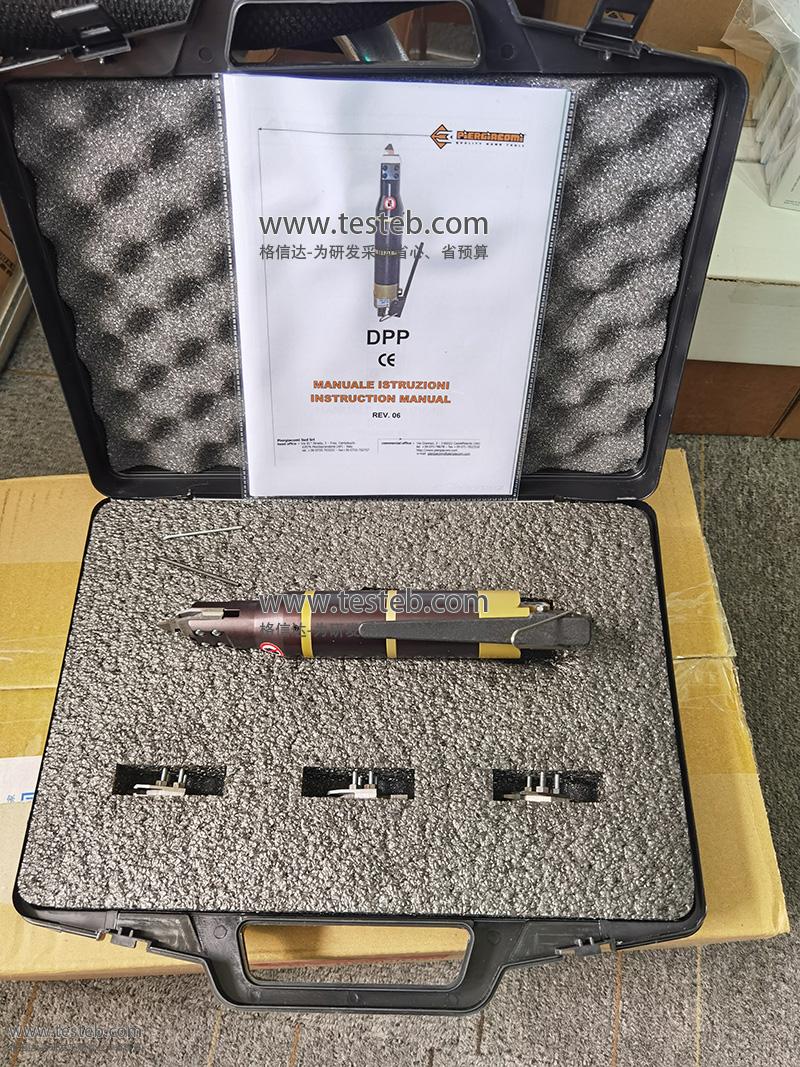

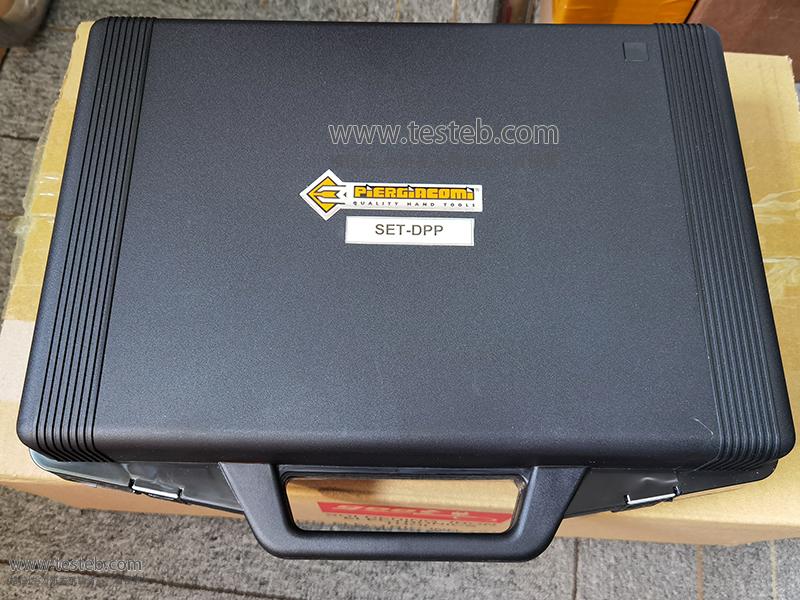

SET-DPP氣動分板鉗套裝包含全套4個規格刀片,即2.0mm/2.3mm/2.4mm/2.5mm

氣剪規格文檔http://iamabigfatstupidface.com/download/201712/Piergiacomi_DP_DPP.pdf

DPP氣動PCB剪鉗使用說明書http://iamabigfatstupidface.com/download/201712/Piergiacomi_DPP_manual.pdf



Piergiacomi皮爾杰克氣剪型號

型號 間隙寬度(刀片厚度) 備用刀片型號
DPP 20N氣動剪鉗(也寫成DPP20N氣剪、DPP-20-N)
DPP 20 ND防靜電款
2.0mm /0.078" L20氣動剪刀頭
DPP 23 N
DPP 23 ND
2.3mm /0.090" L23氣剪刀頭
DPP 24 N
DPP 24 ND
2.4mm /0.094" L24氣剪鉗頭
DPP 25 N
DPP 25 ND
2.5mm /0.098" L25氣動剪刀頭

注:提供SET-DPP套裝,包含全套刀片(即2.0mm/2.3mm/2.4mm/2.5mm),刀片可快速更換



【意大利Piergiacomi DPP PCB氣動剪鉗操作視頻】
