普源示波器DS1052D帶16通道邏輯分析儀的混合數字示波器

普源DS1052D示波器是一款高性能、經濟型的混合數字示波器，50MHz模擬帶寬，2個模擬通道+16個邏輯通道，提供1GSa/s，200MSa/s采樣率，讓混合信號調試更加輕松。

數字示波器品牌：普源RIGOL

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

DS1052D說明書

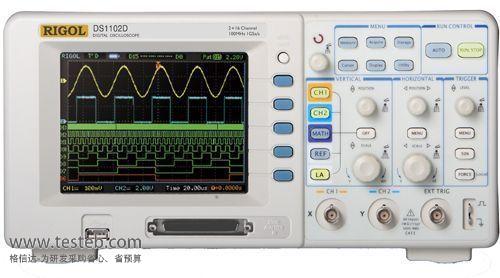

DS1052D圖片

普源RIGOL DS1052D 數字示波器規格參數與圖片

普源DS1052D示波器特性

提供2個模擬通道，最高100MHz帶寬，1 GSa/s實時采樣率及25GSa/s等效采樣率

5.6英寸（320×234）、64k色TFT彩色液晶顯示屏

DS1052D混合數字示波器16通道邏輯分析功能，支持混合測試及碼型光標測量和數據存儲

邊沿、脈寬、斜率、視頻、碼型、持續時間、交替觸發功能

豐富的接口配置：標配USB Host，USB Device，RS-232，P/F Out，選配USB-GPIB

產品應用：電子線路設計和調試、電路功能測試、信號邏輯關系驗證、混合信號電路測量、教育與培訓

普源DS1102D/DS1052D數字示波器性能參數

型號	普源DS1102D示波器	普源DS1052D示波器
帶寬	100MHz	50MHz
存儲深度	1M采樣點（單通道）， 512K采樣點（雙通道）
通道數	雙通道＋外觸發
實時采樣率	1 GSa/s（單通道）， 500MSa/s（雙通道）
等效采樣率	25 GSa/s	10 GSa/s
上升時間	3.5 ns	7 ns
時基范圍	2ns/div 至 50 s/div	5ns/div 至 50 s/div
觸發模式	邊沿、視頻、脈寬、斜率、交替、碼型、持續時間
觸發源	CH1，CH2，Ext，Ext/5，AC Line
垂直靈敏度	2 mV/div 至 5 V/div（1MΩ）
垂直分辨率	8位
輸入耦合	直流、交流、接地
滾動范圍	500ms/div 至 50s/div
最大輸入電壓	300 V RMS CAT I
自動測量	峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲A→B 、延遲A→B的測量
光標測量	手動模式、追蹤模式和自動測量模式
MSO邏輯分析儀	帶16通道邏輯分析儀（每通道：200MS/S采樣率,512K存儲深度）
數學運算	＋，－，×，F(xiàn)FT，反向
內部存儲	10組波形、10組設置
U盤存儲	位圖存儲、CSV存儲、波形存儲、設置存儲
接口	USB Device，USB Host，RS-232，P/F Out（光電隔離）
顯示	5.6英寸（320 x 234），64K色TFT彩色液晶屏
電源	普源示波器采用全球通用100-127 V/45-440 Hz 100-240 V/45-65 Hz，50W 最大值
尺寸	303mm×154mm×133mm
重量	2.4 kg
