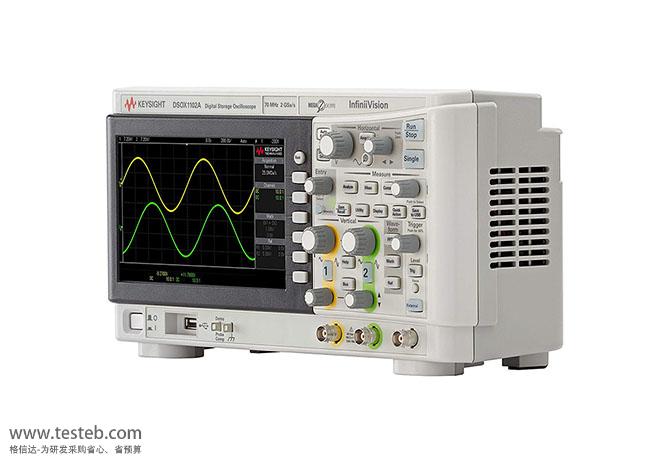

是德科技Keysight DSOX1102A示波器具有70MHz測試帶寬,2通道,提供每秒50000個波形的更新速率和2GSa/s采樣率,可以顯示其他類似價位的示波器可能會遺漏的隨機、偶發的毛刺信號和異常,集成頻響分析儀、協議分析儀、數字電壓表和頻率計數器,能夠節省寶貴的工作臺空間。

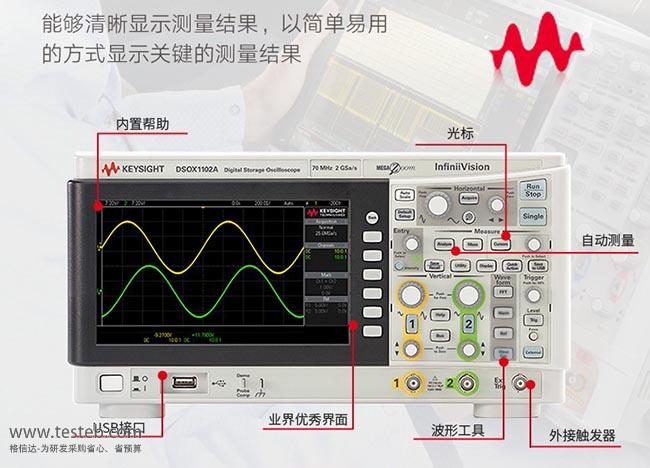

美國Keysight 1000X系列示波器以客戶為中心進行設計,不但價格經濟,還使測量設置以及學習如何使用示波器變得輕而易舉。是德科技DSOX1102A示波器業界標準的前面板非常易于使用,內置幫助和培訓信號可使您快速掌握示波器并開始工作。Keysight MegaZoom IV ASIC技術可提供每秒50000個波形的更新速率和 2 GSa/s 采樣率,可以顯示其他類似價位的示波器可能會遺漏的隨機、偶發的毛刺信號和異常。
KEYSIGHT DSOX1102A數字示波器標配帶寬70MHz,支持客戶購買當前所需的帶寬,并隨著未來設計的演變需求而升級,通過軟件許可證升級為100MHz。另有DSOX1102G型號內置20MHz函數信號發生器,能輸出正弦波、方波、斜波、脈沖、直流、高斯噪聲等波形。六合一儀器集成,包括頻響分析儀(波特圖),函數發生器,協議分析儀,數字電壓表和頻率計數器,能夠節省寶貴的工作臺空間。
型號 |
DSOX1102A示波器 灰色外觀 |
DSOX1102G (內置20M函數信號發生器 |
DSOX1204A示波器 商務黑色外觀 |
DSOX1204G示波器 (帶20MHz信號發生器 |
模擬通道數 | 2通道 | 2通道 | 4通道 | 四通道 |
數字通道數 | 1 | 1 | 1 | 1 |
測試帶寬 |
70 MHz(標配) 100MHz(DSOX1B7T102) - |
70 MHz(標配) 100MHz(DSOX1B7T102) - |
70 MHz(標配) 100MHz(D1200BW1A) 200MHz(D1200BW2A) |
70 MHz(標配) 100MHz(D1200BW1A 升級選件 200MHz(D1200BW2A |
最大采樣率 |
2GSa/s全通道 5萬個波形每秒更新 |
2GSa/s全通道 50000波形/秒 |
2GSa/s半通道 1GSa/s全通道;5萬波形 |
2GSa/s半通道 1G全通;5萬波形每秒 |
存儲深度 | 1 Mpts | 1 Mpts | 1 Mpts | 1 Mpts |
分段存儲器 | 標配 | 標配 | 標配 | 標配 |
接口 | USB2.0 | USB2.0 | USB2.0/LAN | USB2.0/LAN |
極限測試 | 標配 | 標配 | 標配 | 標配 |
WaveGen | 無 | 20 MHz 函數發生器 | 無 | 20MHz函數發生器 |
串行協議分析(選件) |
DSOX1EMBD——I²C, SPI, UART/RS-232 DSOX1AUTO——CAN, LIN |
D1200EMBD——I²C, SPI, UART/RS-232 D1200AUTA——CAN, LIN |
||
通用參數 | 顯示器7寸 TFT LCD WVGA ;連通性LAN、USB;操作系統Embedded,可遠程編程 | |||
其它 | 整合的數字電壓表;波形運算:加、減、乘、除、FFT(幅度和相位)、低通濾波器;波形捕獲速50,000個/秒 |
是德科技DSOX1000系列說明書http://iamabigfatstupidface.com/download/201903/KEYSIGHT_DSOX1204A.pdf
DSOX1000示波器用戶操作手冊http://iamabigfatstupidface.com/download/201903/KEYSIGHT_DSOX1204A-G_manual.pdf
EDUX1002A 50MHz,2通道
EDUX1002G 50MHz,2通道,配有函數發生器AWG
DSOX1102A 70MHz(100 MHz 通過DSOX1B7 T102選件升級),2通道
DSOX1102G 70MHz內置信號發生器(100M通過選件升級),2通道
DSOX1204A 70MHz(100 MHz、200MHz通過選件升級),4通道,商務黑色外觀
DSOX1204G 70MHz內置函數信號發生器(100 MHz、200MHz通過選件升級),4通道、黑色
示波器選件
DSOX1B7T102帶寬升級固件:帶寬從70MHz升級至100MHz,兼容DSOX1102A或DSOX1102G
4通道型號帶寬升級軟件——100MHz(D1200BW1A)、200MHz(D1200BW2A)
EDUX1EMBD軟件,對I2C、UART(RS-232)協議進行解碼和分析,兼容EDUX1002A或EDUX1002G
DSOX1EMBD軟件,對I2C、SPI、UART(RS-232)解碼和分析,兼容DSOX1102A或DSOX1102G
DSOX1AUTO軟件,對CAN、LIN協議進行解碼和分析,可兼容DSOX1102A或DSOX1102G
D1200EMBD軟件,I²C, SPI, UART/RS-232
D1200AUTA軟件,CAN, LIN
N2142A探頭:衰減比1:1、10:1可切換,75MHz,EDUX1002A和EDUX1002G標配2個探頭
N2140A探頭:衰減1:1、10:1可切換,200MHz,DSOX1102A和DSOX1102G標配2個探頭
