富士感壓紙F(tuán)ujifilm MS中壓HS高壓130MPa壓力測量膠片單片型

Fujifilm Prescale單片型中壓MS和超高壓HS感壓紙可測量壓力范圍1MPa至120MPa,精度根據密度值的變化而變化,誤差為±10%或者更低,可用于檢測調節汽車各個部件的壓力分布和平衡。

感壓紙/壓敏紙品牌:富士Fujifilm
富士Fujifilm

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
Fujifilm-MS-HS說明書
  • 富士Fujifilm感壓紙/壓敏紙F(tuán)ujifilm-MS-HS
  • 富士Fujifilm感壓紙/壓敏紙F(tuán)ujifilm-MS-HS
  • 富士Fujifilm感壓紙/壓敏紙F(tuán)ujifilm-MS-HS
  • 富士Fujifilm感壓紙/壓敏紙F(tuán)ujifilm-MS-HS
  • 富士Fujifilm感壓紙/壓敏紙F(tuán)ujifilm-MS-HS

Fujifilm-MS-HS圖片

  • Fujifilm-MS-HS
  • Fujifilm-MS-HS
  • Fujifilm-MS-HS
  • Fujifilm-MS-HS
  • Fujifilm-MS-HS

富士Fujifilm Fujifilm-MS-HS 感壓紙/壓敏紙規格參數與圖片

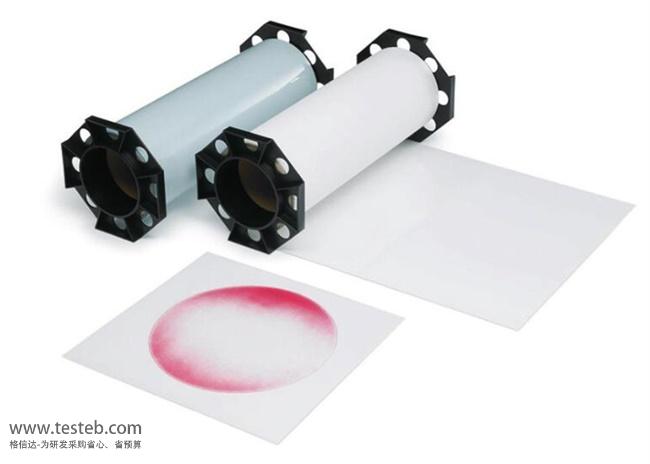

日本富士FUJI film Prescale感壓紙也叫壓敏紙,用于測量接觸面和點的壓力大小并能顯示壓力分布情況,在壓力測量領域具有廣泛的應用。富士感壓紙是高度敏感的膠片,單片型的聚酯片基板上涂有顯色物質,上面又有微囊生色物質。MS/HS感壓紙薄膜會對所施加的壓力產生反應,被施壓時在膠片上會出現紅色區,色彩的濃度會隨著壓力的改變而改變。



Fujifilm富士感壓紙用途

中壓高壓感壓紙調節汽車各個部件的壓力分布和平衡,

汽缸蓋墊圈、引擎、剎車、離合器、輪胎、汽化器、密封墊、鑄件、油盤、變速箱等

調節高性能卷片的包膠夾輥的壓力平衡

調節疊層卷片的壓力平衡

調節高性能膠片的風壓壓力

調節真空膠合機的壓力分布

調節燃料電池組的壓力分布和流程檢驗

Fujifilm感壓紙

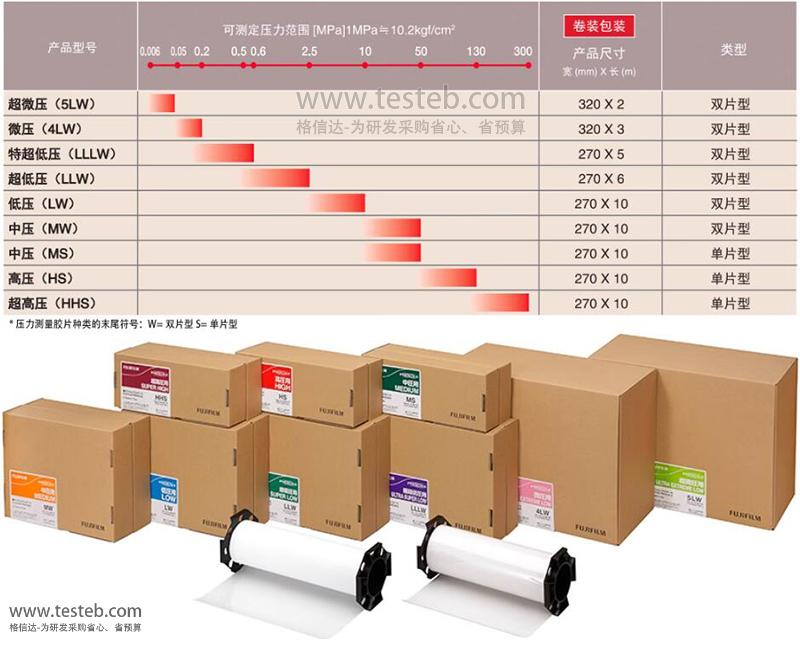

富士壓敏紙感壓薄膜型號規格表

型號 可測壓力范圍 1MPa=10.2kgf/C㎡ 產品尺寸 分類
4LW微壓感壓薄膜 0.05-0.2 MPa 320mm*3m W雙片型
LLLW超級低壓感壓紙 0.2-0.6 MPa 270mm*5m W雙片型
LLW超低壓感壓紙 0.5-2.5 MPa 270mm*6m W雙片型
LW低壓感壓紙 2.5-10 MPa 270mm*10m W雙片型
MW中壓 10-50 MPa 270mm*10m W雙片型
MS中壓感壓紙 10-50 MPa 270mm*10m S單片型
HS高壓測試薄膜 50-130 MPa 270mm*10m S單片型
HHS超高壓感壓薄膜 130-300 MPa 270mm*10m S單片型
誤差  ±10%或者更低 (在23°C、65% RH的條件下,通過密度計測量)
厚度 單片型(S) 100µm,雙片型(W) 100µm x2
操作環境 溫度范圍20°C∼35°C,濕度35% RH ∼ 80% RH

MS中壓和HS高壓感壓紙應用實例http://iamabigfatstupidface.com/download/201612/FUJIfilm_Prescale_LW-MS-HS.pdf

低壓LW、中壓MS、高壓HS感壓紙?jiān)谄囍圃煨袠I(yè)檢測汽缸墊密封性;用中壓MW/MS、高壓HS感壓薄膜檢查碟剎剎車墊裝配;LW低壓、MS中壓、HS高壓壓敏紙用于鑄造、制模、成型生產中檢查分型面的接觸面、模具及成型機的變形。



富士感壓紙單片型中壓MS-超高壓HS使用方法

正確裁切黑色袋里的Prescale膠片

MS感壓紙膠片插入要測量壓力的地方

施壓,紅色區出現在膠片上,顏色密度隨著壓力水平的改變而改變,拿出膠片

檢查MS/HS感壓薄膜壓力的分布情況

如要更精確的壓力值,請使用壓力分析系統



建議在以下條件下使用Prescale感壓紙(4LW和HHS除外):溫度20 ∼ 35°C ,濕度為35 ∼ 80%RH。在溫度高至180°C的情況下,也可進行測量。然而色彩密度和壓力的絕對值不能得到保證。請注意在80°C 的溫度下,PET基板將變軟。能夠使用的最低溫度大約為-20°C。
