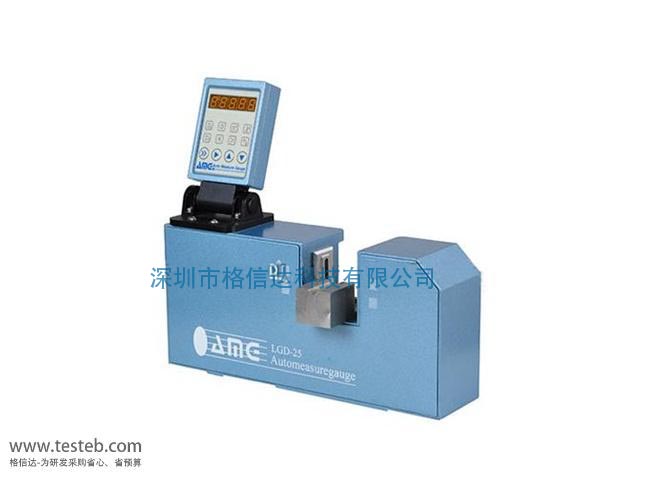

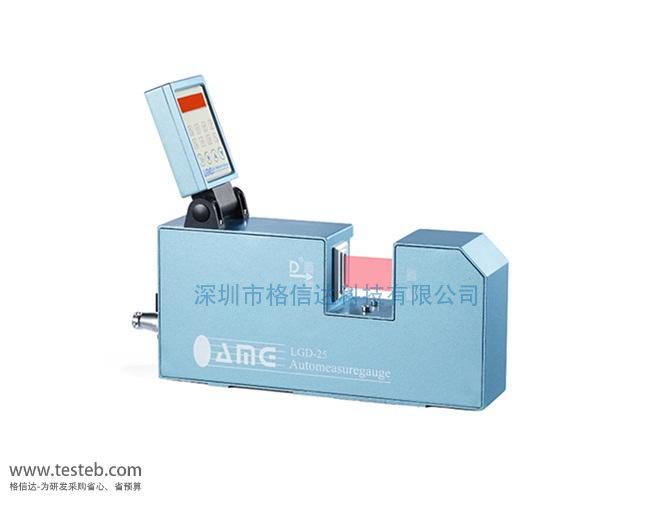

奧美加激光測徑儀LGD-25線材管材在線直徑測量儀

AMG奧美加LGD系列新一代測徑儀采用激光掃描技術，具有測量范圍大，精度高，使用壽命長，性能穩定等特點，主要應用于直徑測量、線材管材在線測量，以及扁平線材寬度或厚度測量。LGD-25激光測徑儀量程0.10mm~20.0mm，分辨率1μm，掃描頻率800次/秒，可與RS485通訊接口連接，實現數據的通訊和控制。LGD系列測徑儀為精密測量儀器，在出廠時已經過精密校準，但為獲得長期理想的使用，需一年標定一次 。

奧美加LGD-25激光測徑儀技術規格參數

LSD25測徑儀說明書http://iamabigfatstupidface.com/download/201609/AMG_LGD-25.pdf

奧美加LGD-25激光掃描測徑系統的配置和選擇

一、只用測量功能

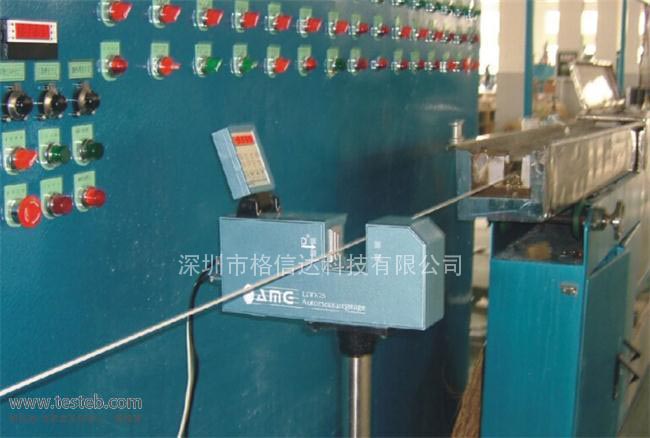

只需LGD-25測徑儀的測量頭，使用非接觸測量直徑為0.1～20.0000 mm的線纜，采用單軸光學掃描系統得到直徑數據，就可以實現測量功能。通過測量頭上四芯通訊接口與遠端顯示器或計算機的RS485通訊接口連接，實現數據的通訊和控制。

二、帶遠端顯示和控制功能

選用LGD25測徑儀測量頭和DPM-1遠端顯示器連接，通過測量頭的四芯插座和三芯通訊線與DPM-1連接，實現遠端顯示。通過DPM-1的接線端子與螺桿調速控制器的連線，將控制信號傳送到螺桿調速控制器，控制螺桿轉速。

三、帶打印功能

選用LGD-25激光測徑儀測量頭和FP-2打印管理器連接，通過測量頭的四芯插座和三芯通訊線與FP-2連接，實現打印功能。

DPM-1系列顯示控制器

專為LGD-25激光測徑儀及LGD-60配套使用的智能顯示控制系統，內置AMG專有PID自適應控制算法，它包括遠程同步顯示及智能控制系統，根據生產線的牽引速度和實測值與標稱值之間的偏差來控制擠塑機螺桿的轉速，使實際的線徑盡可能接近標稱值，即實現外徑的自動控制及遠程同步顯示。DPM-1遠端顯示控制器控制輸出電壓±6V DC，用戶可根據實際狀態可調，繼電器輸出 24V DC 1A電流。DPM-1顯示控制器采用RS485通訊接口，與測徑儀的最大有效距離可至1000米，具備在線速度跟蹤，可對生產線的速度進行最優控制。
