國產熱電偶點焊機MES TL-WELD直徑3mm以內線材焊點加工

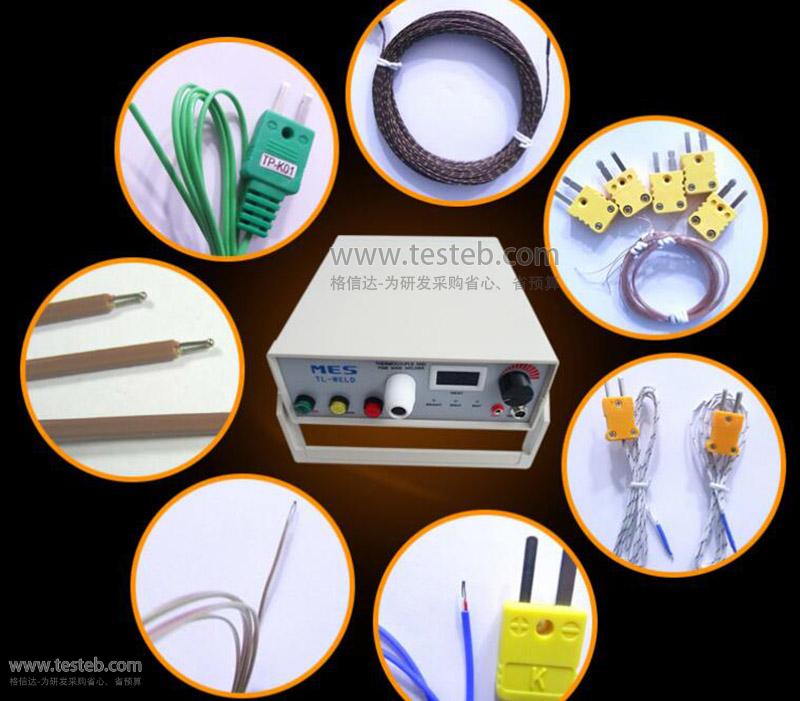

熱電偶是溫度測量中應用范圍最為廣泛的溫度傳感元件之一，它一般由兩根不同材質的導線組成，一條是銅線，另一條是銅鎳線（即康銅線）。批量生產出來的熱電偶測溫線是分叉的，在使用之前需要焊接加工焊點。熱電偶點焊機就是為焊點加工作業而設計生產，主要用來生產工業級熱電偶接口， 也適用于大量敞開式接口熱電偶戶。對于國產品牌MES TL-WELD點焊機，操作人員無特殊技術要求， 只稍作培訓， 大多數人就可以生產出合格產品。同時，TL-WELD焊接機還可以用于連接金屬絲和金屬表面等用途。

對影響熱電偶感溫線在測試溫度時產生的測量誤差有兩點——線的材質和焊點（焊球）質量。當熱電偶線的兩個材料成分確定后，熱電勢的大小只與熱電偶的接球電溫度差有關，與熱電偶的長度和直徑無關，因此焊點的處理往往是測量精度的關鍵。國產MES TL-WELD熱電偶點焊機可輕松做出高質量焊點，操作便利，比進口品牌有很高的性價比優勢。

國產熱電偶點焊機MES TL-WELD技術規格

有效焊接范圍：0.10-3.00mm線徑

操作模式：有氬氣焊接、無氬氣焊接

輸入電壓：AC 220V，50HZ

尺寸重量：280mm X 238mm X 90mm，重量約5Kg

標準配件：主機及電源線、電焊鉗、保護眼鏡、備用碳極、險管和調批各一個、腳踏開關

TL-WELD點焊機操作說明書http://iamabigfatstupidface.com/download/202404/MES_TL-WELD_manual.pdf

MES TL-WELD熱電偶碰焊機操作方法

有氬氣焊接

接通氬氣管線，接電源線并插上電源（使用內置電源時這步不用），打開電源開關POWER鍵

根據要焊接的熱電偶線徑粗細來調節好所需的熱能（調節LEVEL旋鈕定位），選擇AUTO/MAN鍵（一般使用MAN檔）

打開氬氣并調試AIR PRESSURE旋鈕到適當位置

連接腳踏開關（接REMOTE端口），插上電焊鉗（插到OUT輸出端），戴上防護眼鏡

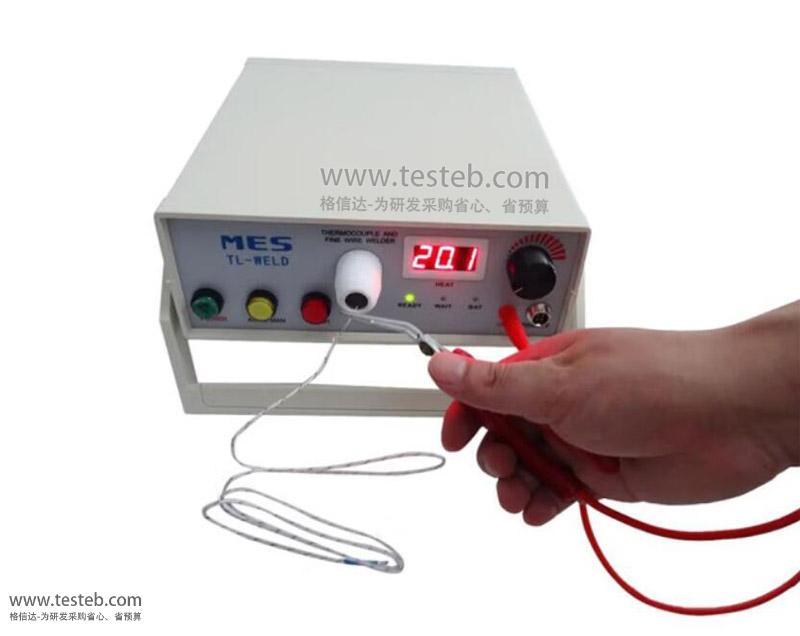

用電焊鉗同時夾住要焊的兩根裸熱電偶線

最后啟動腳踏開關并把夾好的熱電偶線往焊接電極上碰進行焊接，完美的焊球就出來了

無氬氣焊接

連接電源，打開電源開關，調節LEVEL旋鈕定位

插上電焊鉗，戴上防護眼鏡，夾住要焊的兩根裸熱電偶線，最后把夾好的熱電偶線往焊接電極上碰進行焊接

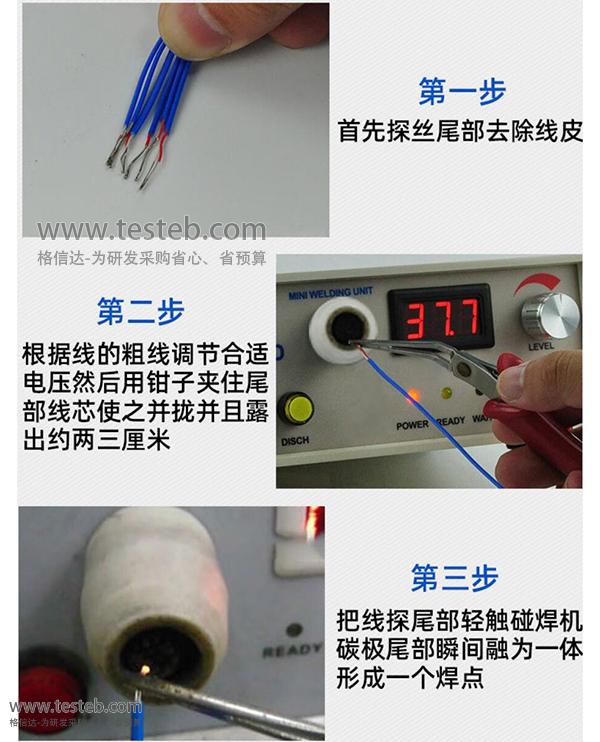

注：焊接前先將線材剝皮3~5厘米左右，夾住兩根裸熱電偶線應盡量并攏，外端平齊，同時線外端與鉗夾咀保持一定距離，一般露出約2cm~3cm，距離短時會造成焊接時因線體收縮成球時沾上鉗子，距離長時會造成焊球離線體之間的裸線過長，破壞美觀和裸線過長容易短接影響測量。嚴禁在沒有配戴保護眼鏡去焊接操作，以免造成眼睛損傷。

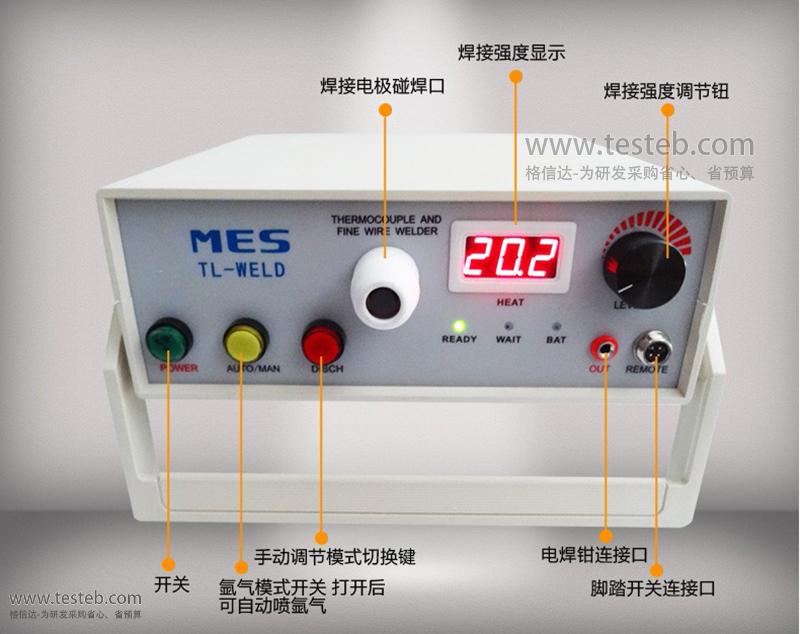

國產臺灣MES TL-WELD熱電偶點焊機按鍵功能及部件解析

1. POWER鍵：電源啟動開關。當開關接通時POWER鍵有燈亮和燈不亮兩種情況，燈點亮表示連接外接電源供電使用，燈不亮就表示內部充電電池供電使用。

2. AUTO/MAN鍵：氬氣控制模式開關。AUTO為自動送氬氣模式，MAN為手動控制操作模式。在MAN模式狀態下通過REMOTE鍵遙控操作控制氬氣的送與關來達到節省資源的目的，建議在一般使用時設定在MAN模式。

3. DISCH鍵：手動調節焊接熱量按鍵，當熱量需從高點轉換調節到低點使用時應先按該鍵釋放多余熱量直到WAIT燈亮為止（HEAT屏幕數值也會實時變化），請小心使用該鍵/WAIT燈亮禁止按下DISCH鍵，長按會導致內部器件或電源損壞。

4. 焊接電極：該電極和氬氣保護罩是根據對焊接出高質量熱電偶時所需的氬氣保護裝置和操作便利化所定做，在方便使用時更方便配件耗材的更換。當READY燈亮?xí)r，OUT鍵連接的焊接鉗夾住待焊的熱電偶線往電極觸焊，焊接時為防止傷害眼睛請配戴防護眼鏡。

5. HEAT屏幕：實時熱量數值顯示，通過觀看屏幕數值更加準確定位焊接不同大小線徑的熱電偶所需的熱量，避免傳統的操作不便；同時在調節LEVEL旋鈕時更能直觀清楚得知熱量到達的實際程度，避免傳統機子由于受LEVEL旋鈕質量問題帶來的不便。

6. READY指示燈：該指示燈亮?xí)r，表示可進入焊接狀態，焊接操作有效。

7. WAIT指示燈：該指示燈亮?xí)r，表示熱量能量正在充或放，為非焊接狀態。

8. BAT指示燈：該指示燈亮?xí)r，表示供電電力不足，請充電或外接電源。

9. LEVEL旋鈕：熱量大小控制旋鈕，由于焊接時不同的熱電偶線徑大小所需的熱量不同，調節LEVEL旋鈕到適當?shù)奈恢玫盟璧臒崮?，同時操作DISCH鍵和觀看HEAT屏幕顯示值來配合精準的定位。

10. OUT輸出端口：焊接電源輸出端口，連接電焊鉗鉗夾熱電偶線觸碰焊接電極進行焊接操作。

11. REMOTE：腳踏開關連接端口，配合AUTO/MAN氬氣控制模式設為MAN狀態時使用，作氬氣輸出的手動開關控制。

12. AIR PRESSURE旋鈕：調節電極保護氬氣輸出的大小，同時在REMOTE腳踏開關操作時，調節該旋鈕到適當?shù)奈恢每捎行У匾种茪鍤廨敵鏊查g氣壓的沖力。

13. AIR IN輸入端口：氬氣輸入端口。

14. INPUT插座端口：外接電源輸入端口，輸入電壓為AC 90-265V / 50-60HZ。
