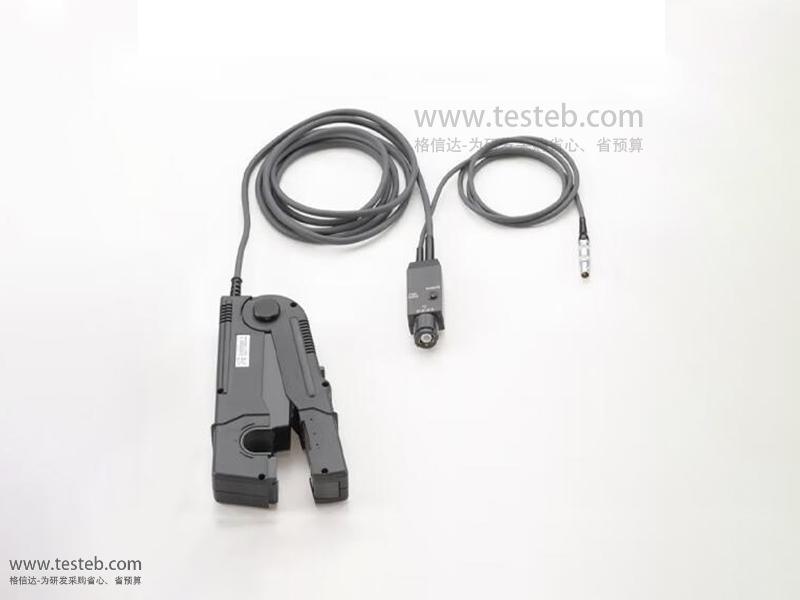

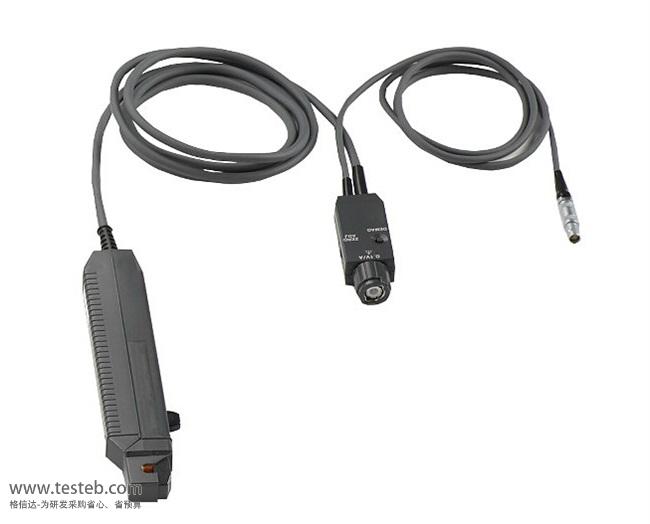

是德科技N2782B電流探頭和N2783B具有高信噪比,是進行毫安級低電平電流測量的理想工具,N2782B探頭使用包括霍爾效應傳感器和交流電流變壓器的混合技術,可對高達 30 Arms 的連續直流或交流電流執行精確測量。
Keysight N2780B系列電流探頭能夠與任意一款支持 高阻抗 BNC 輸入的示波器兼容,是精確、 可靠的直流和交流電流測量解決方案。該電流探頭具有廣泛的測量范圍 (高達 500 A)、平坦的頻率響應、低噪聲和低插入損 耗,因此非常適合以下情況下執行電流測量: 測量馬達驅動、開關電源、逆變器、控 制器、傳感器、磁盤驅動器、LCD 顯示器、電子鎮流器和放大器的穩態或瞬時電流。
各種帶寬:直流到2MHz、10MHz、50MHz、100MHz
直流和交流測量
出色的1%精度和高信噪比
過載保護功能可防止過多輸入導致探頭損壞
直接連接到示波器的高阻抗1MΩBNC輸入
"消磁"按鈕可消除磁芯中產生的任何殘余磁性

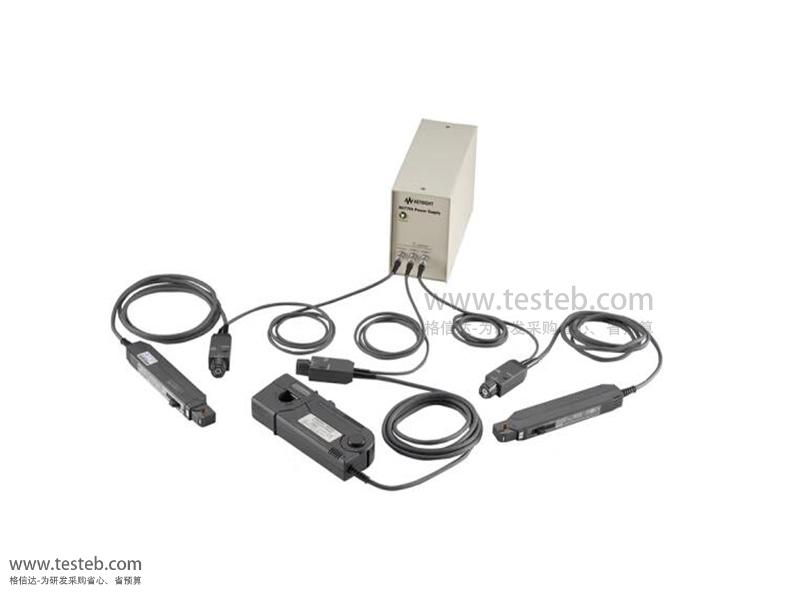

外置電源N2779A使您能夠把多達三個N278xB連接在一個電源上
型號 | N2780B探頭 | N2781B高頻電流探頭 | N2782B探頭 | N2783B電流探頭 |
帶寬 (–3 dB) | 直流至 2 MHz | 直流至 10 MHz | 直流至 50 MHz | 直流至 100 MHz |
上升時間 | 175 ns 或更低 | 35 ns 或更低 | 7 ns 或更低 | 3.5 ns 或更低 |
最大電流 (連續) RMS | 500 A | 150 A | 30 A | 30 A |
最大電流峰值 (不連續) | 700 A 峰值 | 300 A 峰值 | 50 A 峰值 | 50 A 峰值 |
最低測量電流 | 20 mA | 20 mA | 5 mA | 5 mA |
幅度精度 (直流和 45 至 66 Hz, 額定電流) |
±1.0% 讀數 ± 500 mA |
±1.0% 讀數 ± 100 mA |
±1.0% 讀數 ± 10 mA |
±1.0% 讀數 ± 10 mA |
噪聲 | 等效于 25 mArms 或更低 | 等效于 2.5 mArms 或更低 | ||
可測量導體直徑 | 20 mm 直徑 (0.79"直徑) | 5 mm 直徑 (0.2"直徑) |
安捷倫N2780B電流探頭選型資料下載:http://iamabigfatstupidface.com/download/201503/Keysight-N2780B.pdf
N2780B:2 MHz/500 A 交流/直流電流探頭
N2781B:10 MHz/150 A 交流/直流電流探頭
N2782B:50 MHz/30 A 交流/直流電流探頭
N2783B:100 MHz/30 A 交流/直流電流探頭
N2779A:用于 N2780B 系列電流探頭的 3 通道電源
