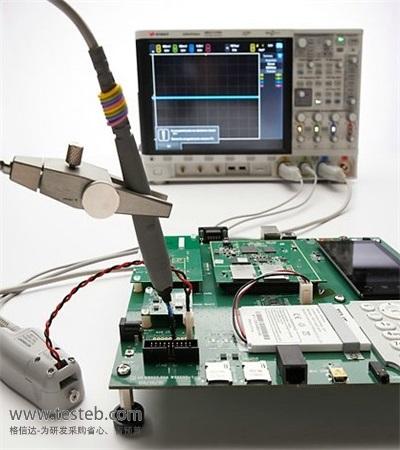

是德科技N2820A電流探頭具有高靈敏度,針對寬動態范圍和高靈敏度的測量設計,能夠滿足當前棘手的電流測量需求,支持應用是德示波器進行50uA至5A的交直流電流測量。
全新的Keysight N2820A系列高靈敏度電流探頭具有極寬的動態范圍,可滿足客戶對高靈敏度電流測量的需求。由于當前的應用環境要求極小的外形,這些探頭還具有可與被測件建立極小物理連接的優勢。N2820A系列探頭具有更高的靈敏度—比當前只能測量亞毫安級電流的鉗式(clamp-on)電流探頭高200倍, 分辨率最低可達 50 μA,可測量交流和直流AC/DC,具有卓越的測量能力,適用于測量通常在使用電池供電的設備中出現的小電流。

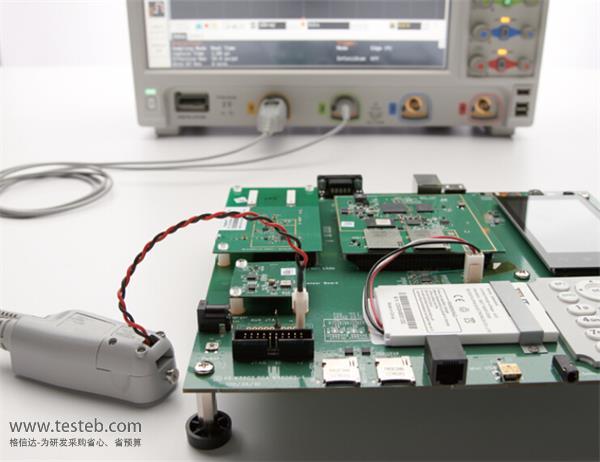

Keysight是德科技在 N2820A 系列中提供了兩 個電流探頭型號:Keysight N2820A 雙通道型號和Keysight N2821A 單通道型號。N2821A探頭的外觀 看起來與 N2820A探頭一樣,但是不包括 輔助電纜;N2820A 探頭可 連接兩個示波器通道,同時提供低增益 和高增益視圖,使用戶能夠查看更寬動 態范圍的測量結果;而 N2821A 探頭每次 只提供一個用戶可選擇的視圖。
帶寬 ( - 3 dB) |
放大通道: 直流至 3 MHz 縮小通道: 直流至 500 kHz |
上升時間 (Tr = 0.35/帶寬, 10% - 90%) |
放大通道: < 0.116 μs 縮小通道: < 0.7 μs |
最小可測量電流 (可測量交流和直流) |
250 μA (使用 N2822A探針 20 mΩ, 500 mW) 50 μA (使用 N2824A探針 100 mΩ, 500 mW) 5 mA (使用 N2825A探針 用戶定義 1 mΩ, 500 mW) 50 μA (使用 N2825A探針 用戶定義 1 kΩ, 500 mW) |
最大可測量電流 (可測量交流和直流) |
5 A (使用 N2822A探針 20 mΩ, 500 mW) 2.2 A (使用 N2824A探針 100 mΩ, 500 mW) 5 A (使用 N2825A 用戶定義 1 mΩ, 500 mW) 22 mA(使用 N2825A 用戶定義 1 kΩ, 500 mW) |
輸出電壓比 |
放大通道: 6 V/A (使用 N2822A 20 mΩ) 、30 V/A (使用 N2824A 100 mΩ) 縮小通道: 0.04 V/A (使用 N2822A 20 mΩ) 、0.6 V/A (使用 N2824A 100 mΩ) |
幅度精度 | ± 3% 讀數 |
最大輸入電壓 | ± 12 V |
輸出阻抗 | 1 MΩ |
噪聲 |
150 μA (使用 N2822A 20 mΩ, 啟動高分辨率模式) 240 μA (使用 N2822A 20 mΩ, 關閉高分辨率模式) 0 μA (使用 N2824A 100 mΩ, 啟動高分辨率模式) 50 μA (使用 N2824A 100 mΩ, 關閉高分辨率模式) |
感應電阻器精度 | ± 1% (N2822A、N2824A) |
感應電阻器額定功率 | 500 mW (N2822A、N2824A) |
電纜長度 | 傳感器引線: 16 cm ,探頭電纜: 1.2 m |
是德高靈敏度AC/DC交直流電流探頭規格說明書:http://iamabigfatstupidface.com/download/201503/Keysight-N2820A-N2821A.pdf
N2820A 高靈敏度 2 通道電流探頭
N2821A 高靈敏度 1 通道電流探頭

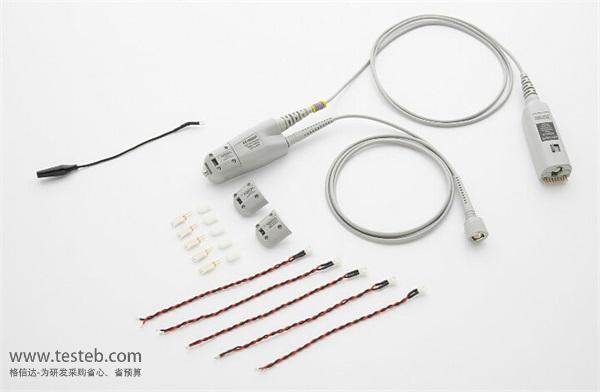

更換部件編號
N2822A 20 mΩ 電阻器針探針
N2824A 100 mΩ 電阻器針探針
N2825A 用戶定義的電阻器探針
N2826A 替換電線 (5 條)
N2827A 無源電纜(適用于 N2820A 輔助通道)
N2828A 替換 MBB (先通后斷) 頭 (5 個)
N2829A 替換 MBB (先通后斷) 插座 (5 個)
其他推薦的附件
E2655C 性能驗證和偏移校正夾具
N2787A 3D 探頭定位器
N5449A 適合與 Infiniium 90000X/Q 系列一起使用的高阻抗探頭適配器
