OMRON歐姆龍繼電器H3Y-2時間繼電器

日本原裝OMRON歐姆龍220V限時繼電器H3Y-2 24V時間繼電器是一種經濟型的工業時間繼電器，H3Y-2時間繼電器繼電器廣泛應用于塑料包裝機械、化工、陶瓷、輕工、冶金、石化、熱處理等一切須設定時間工作的機械設備。

繼電器品牌：歐姆龍OMRON
歐姆龍OMRON

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 歐姆龍OMRON繼電器OMRON-H3Y-2
  • 歐姆龍OMRON繼電器OMRON-H3Y-2

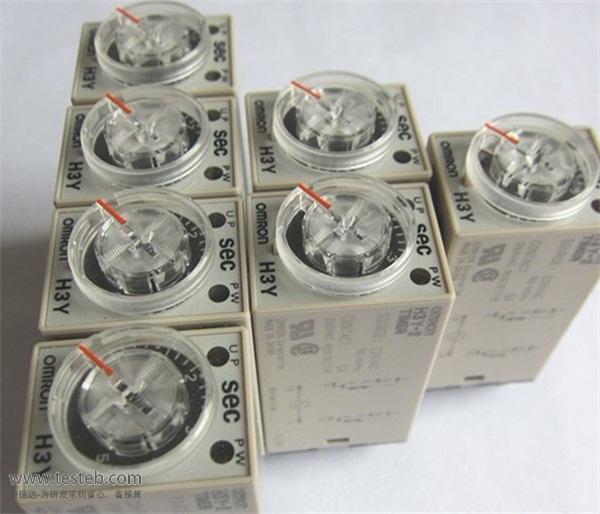

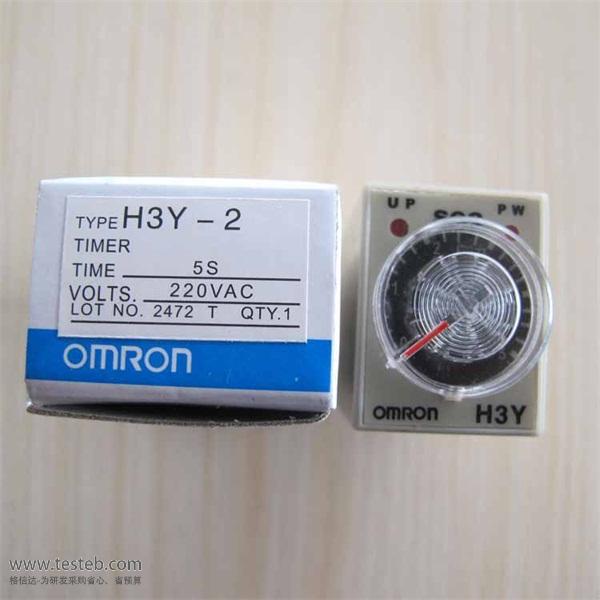

OMRON-H3Y-2圖片

  • OMRON-H3Y-2
  • OMRON-H3Y-2

歐姆龍OMRON OMRON-H3Y-2 繼電器規格參數與圖片

歐姆龍時間繼電器H3Y,H3YN,H3Y-2,H3Y-4,H3YN-2,H3YN-4超小型固態定時器，性能穩定、高精度、多量程，采用單片機程序控制，旋鈕可調設定時間常數，一表多時間設定范圍。



OMRON歐姆龍繼電器H3Y-2特點

內置專用IC的時序控制用超小型定時器

重復誤差在±1%，實現高精度（包括初始值在內）

復位時間包括中途復位在內在100ms以下

螺絲刀共用大型旋鈕時間設定變得相當容易

H3Y-2時間繼電器實現電源電壓的半多聯化

標準品通過UL、CSA標準認證

符合EN61812-1、對應CE標記



歐姆龍繼電器選型性能規格

項目          型號  H3Y-2(-0) H3Y-4(-0)
 電源電壓  •AC100～120V 50/60Hz•AC200～230V 50/60Hz *1
 •DC12V•DC24V•DC48V•DC100～110V *2、*3
 容許電壓變動范圍  電源電壓的85～110％（但是只有DC12V規格為電源電壓的90～110％）* 4
 功率消耗  AC100～120V  到時前約1VA(0.6W) 　　到時后約1.8VA(1.6W)（AC120V60Hz時）
 AC200～230V  到時前約1.5VA（1.1W） 到時后約2.2VA（1.8W）（AC230V 60Hz時）
 DC12V  到時前約0.1W 到時后約1.1W（DC12V時）
 DC24V  到時前約0.1W 到時后約1.1W（DC24V時）
 DC48V  到時前約0.3W 到時后約1.2W（DC48V時）
 DC100～110V  到時前約0.4W 到時后約1.6W（DC110V時）
 復位電壓  電源電壓的10%以上 ＊5
耐電壓  AC2,000V 50/60Hz 1min
（導電部端子之間和露出的不帶電金屬部之間，但是除了端子螺釘部以外）
 AC2,000V 50/60Hz 1min（操作電源電路和控制輸出之間）
 AC2,000V 50/60Hz1min（異極接點之間2極型）
 AC1,500V 50/60Hz 1min（異極接點之間4極型）
 AC1,000V 50/60Hz 1min（不連接接點之間）
 脈沖電壓  電源端子之間 3kV，但是DC12V、DC24V、DC48V為1kV，
 導電部端子和露出的不帶電金屬部之間為4.5kV，
 但是DC12V、DC24V、DC48V為1.5kV
 耐噪聲  噪聲模擬器形成方波噪聲（脈沖寬度100ns/1μs上升1ns）±1.5kV
 抗靜電力  4kV（誤動作） 8kV（破壞）
 振動  耐久  10～55Hz 單振幅0.75mm 3方向 各1h
 誤動作  10～55Hz 單振幅0.5mm 3方向 各10min
 沖擊  耐久  1,000m/s2 6方向 各3次
 誤動作  100m/s2 6方向 各3次
使用環境 溫度：-10～＋50℃（不結冰）、濕度：35～85％、保存溫度：-25～＋65℃（不結冰）
 壽命  機械  1,000萬次以上（無負載、開關頻率1,800次/h）
 電氣  2極型 50萬次以上（AC250V、5A、阻性負載、開關頻率1,800次/h）（常溫時）
 4極型 20萬次以上（AC250V、3A、阻性負載、開關頻率1,800次/h）（常溫時）

* 1. 請將定時器輸出作為電源使用。詳情請參見996頁的「定時器共通注意事項 關于電源」。

* 2. 可以使用范圍至單相全波整流電源。

* 3. DC12V只有H3Y-2、H3Y-2-0系列。

* 4. 在使用環境溫度為50℃下連續使用時，請在電源電壓的90～110%（DC12V為95～110%）下使用。

* 5. 為了切實復位，請將AC100～120V時控制在AC10V以下，AC200～230V時控制在AC20V以下，DC100～110V時控制在DC10V以下。



歐姆龍時間繼電器H3Y系列型號

H3Y-2 AC100-120 10M

H3Y-2 AC100-120 10S

H3Y-2 AC100-120 1S

H3Y-2 AC100-120 30S

H3Y-2 AC100-120 5M

H3Y-2 AC100-120 5S

H3Y-2 AC100-120 60M

H3Y-2 AC100-120 60S

H3Y-2 AC220V 10S OMZ

H3Y-2 AC220V 1S OMZ

H3Y-2 AC220V 30M OMZ

H3Y-2 AC220V 30S OMZ

H3Y-2 AC220V 3M OMZ

H3Y-2 AC220V 5S OMZ

H3Y-2 AC220V 60S OMZ

H3Y-2 AC24 10M

H3Y-2 AC24 10S

H3Y-2 AC24 1S

H3Y-2 AC24 30S

H3Y-2 AC24 5S

H3Y-2 AC24 60S

H3Y-2 DC24 0.5S

H3Y-2 DC24 10M

H3Y-2 DC24 10S

H3Y-2 DC24 120S

H3Y-2 DC24 30M

H3Y-2 DC24 30S

H3Y-2 DC24 3H

H3Y-2 DC24 3M

H3Y-2 DC24 5M

H3Y-2 DC24 5S

H3Y-2 DC24 60M

H3Y-2 DC24 60S

H3Y-2 DC24V 10S OMZ

H3Y-2 DC24V 1S OMZ

H3Y-2 DC24V 30M OMZ

H3Y-2 DC24V 30S OMZ

H3Y-2 DC24V 3M OMZ

H3Y-2 DC24V 5S OMZ

H3Y-2 DC24V 60S OMZ
