皮爾杰克PNR-5000成型鉗電阻電容二極管打K腳并剪切留3mm插板位置距離可調

意大利皮爾杰克PIERGIACOMI PNR-5000 ESD用于色環電阻、二極管、電容引腳成型打K腳并剪切，折彎后下端留3mm插板高度，折彎開始位置與本體距離可通過前端擋板統一調節，可調范圍3mm~16mm，鉗子采用高碳鋼材質，輕巧堅硬，手感特別舒適，防靜電手柄。

電阻二極管打K成型品牌：皮爾杰克Piergiacomi
皮爾杰克Piergiacomi

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 皮爾杰克Piergiacomi元件引腳成型鉗PNR-5000
  • 皮爾杰克Piergiacomi元件引腳成型鉗PNR-5000
  • 皮爾杰克Piergiacomi元件引腳成型鉗PNR-5000
  • 皮爾杰克Piergiacomi元件引腳成型鉗PNR-5000
  • 皮爾杰克Piergiacomi元件引腳成型鉗PNR-5000

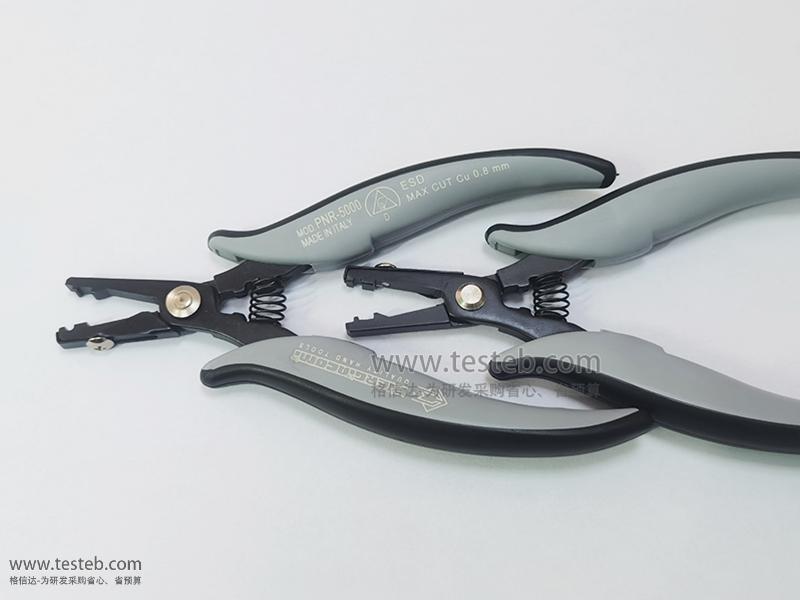

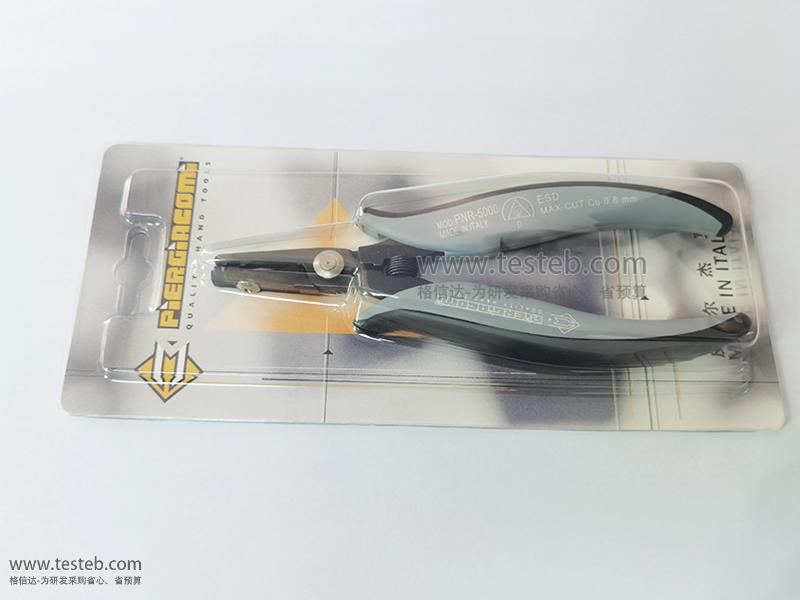

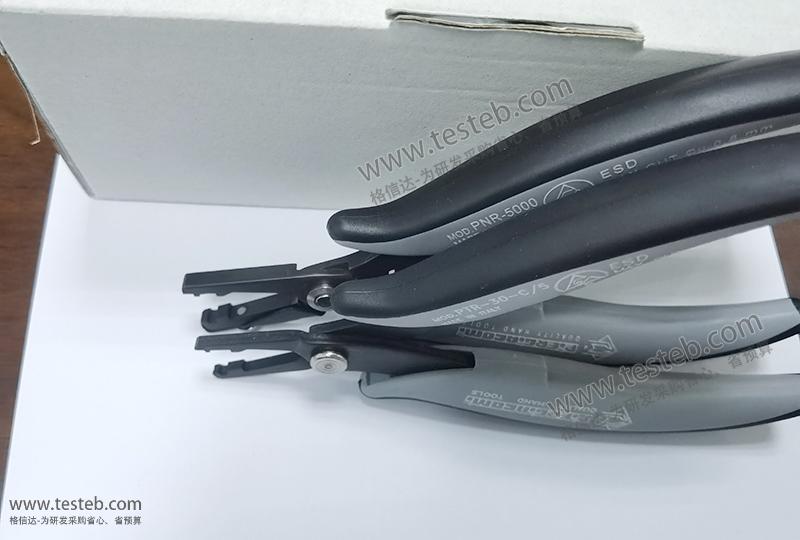

PNR-5000圖片

  • PNR-5000
  • PNR-5000
  • PNR-5000
  • PNR-5000
  • PNR-5000

皮爾杰克Piergiacomi PNR-5000 電阻二極管打K成型規格參數與圖片

PIERGIACOMI皮爾杰克PNR-5000 ESD成形剪切鉗特點

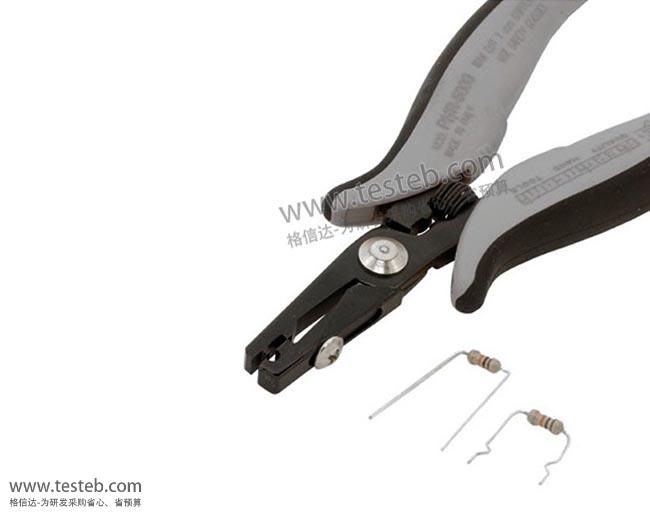

專業打K腳折C型減震消除應力，不管是電容、色環電阻還是二極管，都可以成型折彎

元器件離PCB板之間的高度4mm-16mm可調，即折彎開始位置與本體距離可通過前端擋板統一調節

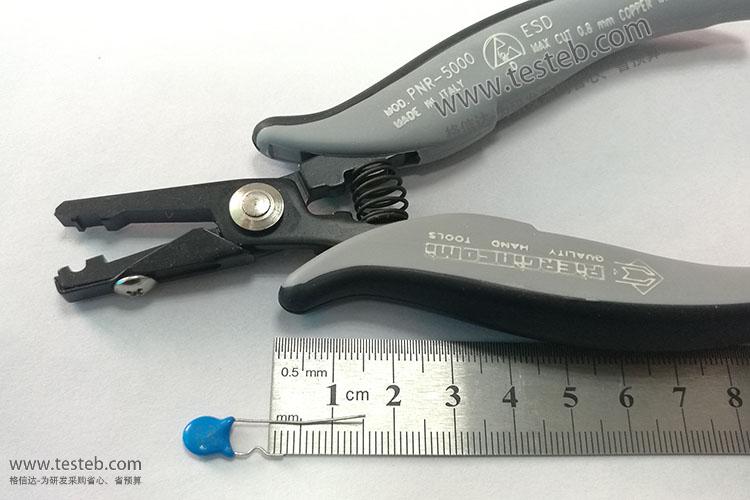

打K并剪腳保留插板所需長度，引腳插入PCB板的長度為3.0mm（實際插板高度僅有約2.5mm）

PNR 5000D成型鉗具備PNG-5000的功能并可剪斷多余引腳，可完全替代GOOT YP-201

鉗口厚度5.0mm，全長150mm，適用1.0mm直徑銅線引腳

意大利皮爾PNR-5000 ESD成形鉗采用高碳鋼材質，輕巧堅硬，手感特別舒適，防靜電手柄保護敏感元器件

皮爾鉗子C型成型鉗說明書http://iamabigfatstupidface.com/download/201610/Piergiacomi_PNG5000_PNR5000.pdf



皮爾杰克Piergiacomi元件引腳成形鉗選型表

型號 類型 適用元件 成型規格 剪徑/線規/剪切力度 鉗子規格
PNR-30 C型成型鉗 C型元件，
電阻電容等		 彎45°，弧后留1.5mm長距離 Φ1.02mm，18awg，3.0kg 長度145mm
鉗口厚度3.0mm
PNG-5000D C型成型鉗 電容、電阻、
二極管引腳等		 距離2.8mm，弧直徑3.5mm Φ1.02mm，18awg，3.0kg 長150mm
鉗口厚度5.0mm
PNR-5000 C型成型鉗 電容、色環電阻、
二極管引腳等		 元件距離3~16mm可調，
成形并剪切引腳保留
(資料標3mm，實得2.5mm)		 Φ1.02mm，18awg，3.0kg 長150mm
鉗口厚度5.0mm
PTR-30-C C型成型鉗 電阻電容等 弧后引腳留長3.0mm Φ1.02mm，18awg，3.0kg 長150mm
鉗口厚度3.0mm
PTR-30-C/5 引腳打K形 電阻電容等 弧后引腳留長4.0mm Φ1.30mm，16awg，5.5kg 長150mm
鉗口厚度3.0mm
PTR-30-L L型成形鉗 電阻等元件 元件引腳成L型，留2.54mm Φ1.02mm，18awg，3.0kg 長度145mm
鉗口厚度3.0mm
PPR-5001 U型成型鉗 電阻等元件 元件引腳U型成型，寬10.16mm Φ0.6~0.8mm，22~20awg，3.0kg 鉗頭寬15mm
鉗頭長31.5mm
PPR-5002 U型成型 電阻等元件 元件引腳U型成型，寬12.70mm Φ0.6~0.8mm，22~20awg，3.0kg 鉗頭寬18mm
鉗頭長31.5mm
PPR-5003 U型成型 電阻等元件 元件引腳U型成型，寬15.24mm Φ0.6~0.8mm，22~20awg，3.0kg 鉗頭寬13mm
鉗頭長31.5mm
PN-5040 90度角成型 電阻等元件 元件90°成型，最小距離5mm Φ1.3mm，16awg，3.0kg 鉗口厚度5.0mm
距離折角除最小5mm
PN-5050 TO元件成型 t0220元件 中心引腳距離3.81mm Φ1.3mm，16awg，3.0kg 長155mm
鉗口厚度5.0mm
PN-5050/3 TO元件成型 T0220、T0247 中心引腳前突距離5.08mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/04 TO元件成型 T0220、T0247 邊緣引腳距離5.08mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/10 TO元件成型 T0220元件 邊緣引腳距離2.54mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/14 TO元件成型 T0220元件 中心引腳距離3.0mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/15 TO元件成型 T0220元件 中心引腳距離2.5mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/16 TO元件成型 T0220、T0247 邊緣引腳距離3.81mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/36 TO元件成型 T0220元件5引腳 2-4引腳距離3mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/38 TO元件成型 T0220元件5引腳 1-3-5引腳距離3mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/6 TO元件成型 T0220元件 引腳折彎90度直角，中心多長2.54mm Φ1.3mm，16awg，3.0kg 長155mm
鉗口厚度5.0mm
PN-5050/7 TO元件成型 T0220元件 引腳折彎90度直角，中心少短2.54mm Φ1.3mm，16awg，3.0kg 長155mm
鉗口厚度5.0mm
PN-5050/21 T0元件成型 T0220元件5引腳 引腳折彎90度直角
1-3-5比2-4少短2.54mm		 Φ1.3mm，16awg，3.0kg 長155mm
鉗口厚度5.0mm
PN-5050/(*) TO元件成型鉗，T0220元件3、5、7引腳，一次性將元件引腳折彎并保留不同長度區別，具體需求選型請聯系咨詢
PN-5050/25 T0元件成型 T0092元件3引腳 中心引腳折彎，腳距1.27mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/49 T0元件成型 T0092元件3引腳 中心引腳折彎，腳距2.54mm Φ1.3mm，16awg，3.0kg 長158mm
鉗口厚度5.0mm
PNI-5000 整形鉗 扁平引腳折直角貼片切割成型 留4.5mm，末端0.4mm Φ0.80mm，20awg，3.0kg 長150mm
鉗口厚度5.0mm
PNI-5015 切割鉗 IC管引腳成型 距1.5mm處平切，切割長度可調 Φ0.64mm，22awg，5.0kg 長155mm
鉗口厚度5.0mm
TP-30 彎切鉗 PCB引腳切割彎曲 一次性切割和彎平 Φ1.02mm，18awg，3.0kg 長138mm
鉗口厚度3.0mm
TP-5000/15 彎切鉗 PCB引腳末端切割 一次性切割余1.5mm外彎30° Φ1.02mm，18awg，3.0kg 長147mm
鉗口厚度5.0mm
TS-30 壓切鉗 PCB引腳切割按壓 引腳一次性切并亞平 Φ1.02mm，18awg，9.0kg 長138mm
鉗口厚度3.0mm
其它 皮爾電子鉗：TR-20-M、TR-25、TR-30剪鉗、TR-30-15、TR-58、TR-5000R、TTR-5500
夾取鉗子：PN-2002-M、PN-2001、PN-5007、PN-5025、PNB-2015、PN-5032、PLCC-44
注以上規格均有防靜電手柄型號供選擇，在對應型號后面加-D，如有需要請?jiān)谫?gòu)買時說明
