ideal-tek Smart Tweezers ST-5S-BT2測試鑷子具有藍牙無線傳輸數據功能,可以高速和高精度測量電子元件的電容、電阻和電感,測試頻率高達10KHz,精度0.2%~0.5%,是表面貼裝SMD元件的測試和識別以及復雜電子系統故障排除的完美解決方案。

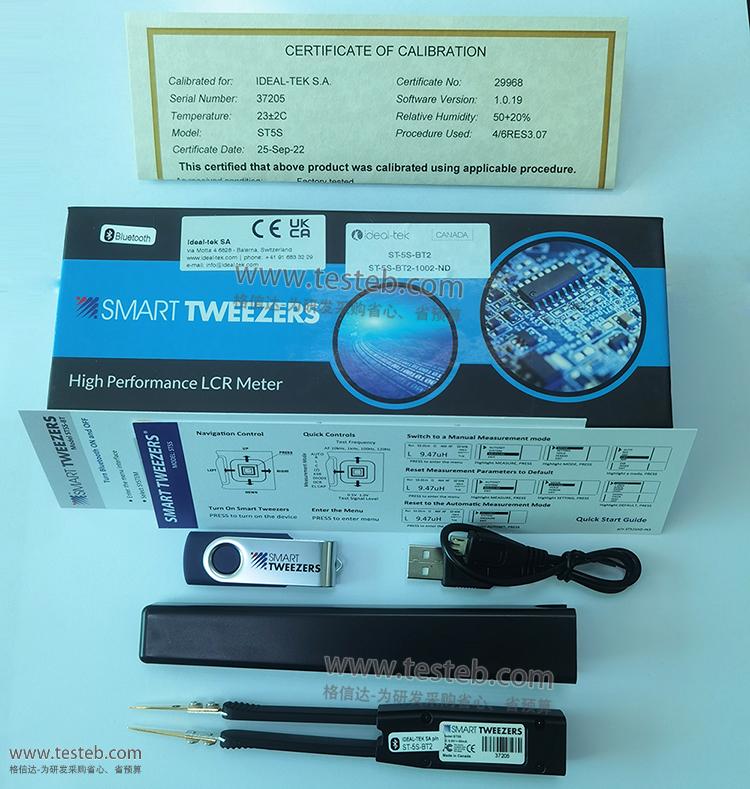

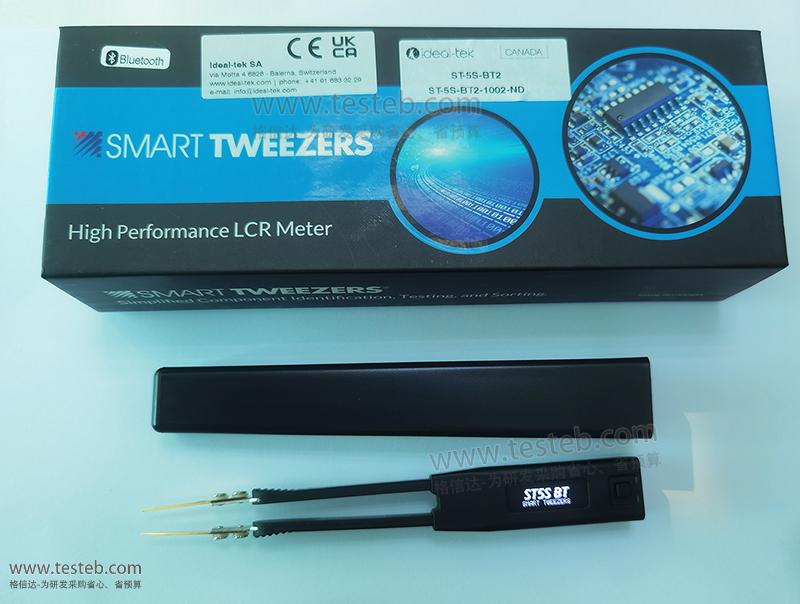

瑞士IDEAL-TEK Smart Tweezers™測試鑷子是一種智能便攜式LCR測試表,主體在canada加拿大生產,Swiss made瑞士制造精密測試頭。獨特的設計將一副鍍金SMD鑷子與符合人體工程學的屏蔽手柄和精確的全功能LCR阻抗計結合在一個小巧輕便的儀器中,為復雜電子系統的故障檢測和貼片元器件的檢驗及分類提供了一個完美的解決方法。 Smart Tweezers智能鑷子通過評估電路阻抗,以高速和高精度測量電子元件的電容、電阻和電感。

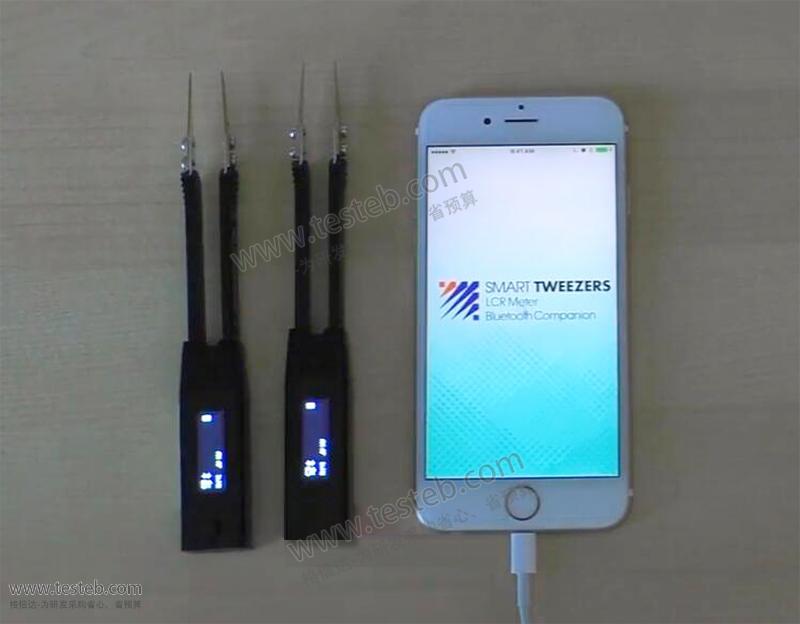

ideal-tek Smart Tweezers™ Colibri™ ST-5S測試鑷子標準款是原ST-5C(前身ST-5/ST-AE/ST-3i)停產替代升級型號,測試頻率1 kHz, 10 kHz, 120 Hz, 100 Hz,量程范圍L:0.5 uH~999 mH、C:0.5 pF~4999 μF、R:0.05 Ω~9.9 MΩ、Q:0.001~1000、耗散系數D范圍0.001至1000,典型電容電感精度0.5%、電阻精度電阻0.2%,測試信號電平0.25-1.0 Vrms,Swiss-made瑞士制造的精密尖頭。設計緊湊,輕便的電池供電的測試鑷子。ideal-tek Smart Tweezers ST-5S-BT2智能鑷子帶藍牙傳輸功能,可將數據實時傳輸顯示到iOS & Android移動設備;ST-LED用于測試和驗證SMD和通孔LED,可調恒定測試電流1-30mA、10 ms至1000毫秒可調節測試工作周期,自動LED極性檢測和顯示、視覺亮度及色彩驗證。

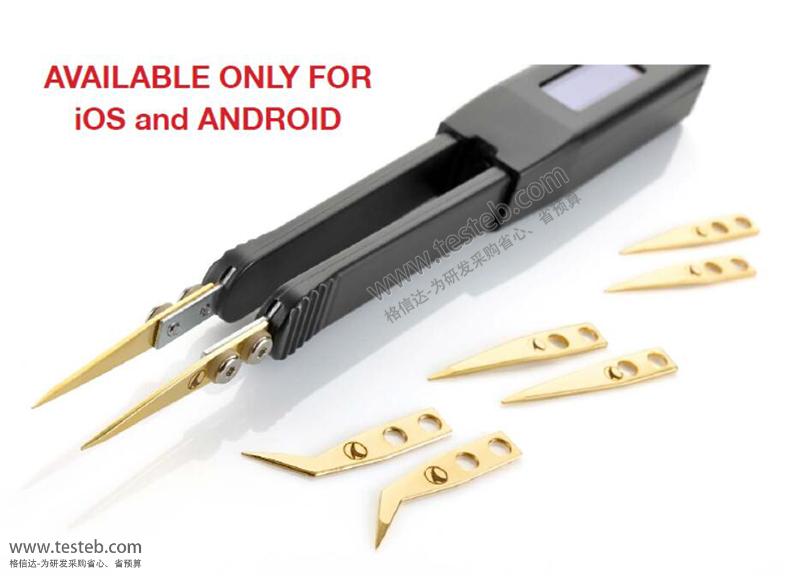

Smart Tweezers測試鑷子CANADA加拿大組裝出廠,內置3.7V可充電鋰電池,可連續使用20小時,充滿電需3小時,通用Micro USB充電。Swiss made瑞士制造精密測試尖頭ST5-IT-T標準直頭1.6mm寬、ST5-IT-TB標準彎頭40度、ST5-IT-TSHP高精度尖直頭。PS:ST-5S系列與已停產的ST6區別:ST-5S基本精度是0.2%,停產型ST-6基本準度是1%;另外ST-5S比ST-6多兩個功能——元件分選、連續性及二極管和開路試驗。規格資料文檔http://iamabigfatstupidface.com/download/202307/Smart-Tweezers_ST-5S-BT2.pdf。
電阻阻抗 Resistance R:0.05 Ω to 9.9 MΩ) | ||||
量程Range | 分辨率Resolution | 100 Hz | 1 kHz | 10kHz |
1 ? | 0.001 ? | 0.7% + 50 | 0.7% + 50 | 0.7% + 50 |
10 ? | 0.01 ? | 0.7% + 8 | 0.7% + 8 | 0.7% + 8 |
100 ? | 0.01 ? | 0.2% + 3 | 0.2% + 3 | 0.2% + 3 |
1000 ? | 0.1 ? | 0.2% + 3 | 0.2% + 3 | 0.2% + 3 |
10 k? | 0.001 k? | 0.2% + 3 | 0.2% + 3 | 0.2% + 3 |
100 k? | 0.01 k? | 0.5% + 5 | 0.5% + 5 | 0.5% + 5 |
1000 k? | 0.1 k? | 0.5% + 5 | 0.5% + 5 | 0.5% + 5 |
10 M? | 0.001 M? | 2.0% + 8 | 2.0% + 8 | 5.0% + 8 |
電容 Capacitance C:0.5 pF to 4999 μF | ||||
量程 | 分辨率 | 120 Hz | 1 kHz | 10 kHz |
1000 µF | 0.1 µF |
100 Hz:0.5% + 5 0.5% + 5 |
NA | NA |
100 µF | 0.01 µF | 0.3% + 3 | 0.5% + 5 | NA |
10 µF | 0.001 µF | 0.2% + 3 | 0.2% + 3 | 0.5% + 5 |
1 µF | 0.1 nF | 0.2% + 3 | 0.2% + 3 | 0.2% + 3 |
100 nF | 0.01 nF | 0.2% + 3 | 0.2% + 3 | 0.5% + 3 |
10 nF | 0.001 nF | 0.5% + 5 | 0.2% + 3 | 0.5% + 3 |
1000 pF | 0.1 pF | NA | 0.5% + 5 | 0.5% + 3 |
100 pF | 0.01 pF | NA | 0.5% + 10 | 0.8% + 20 |
10 pF | 0.001 pF | NA | NA | 1.0% + 50 |
電感 Inductance L:0.5 uH to 999 mH | ||||
量程 | 分辨率 | 100 Hz | 1 kHz | 10 kHz |
10 µH | 0.001 µH | NA | NA | 1.0% + 5 |
100 µH | 0.01µH | NA | 1.0% + 5 | 0.7% + 3 |
1 mH | 0.1 µH | 0.7% + 10 | 0.5% + 3 | 0.5% + 3 |
10 mH | 0.001 mH | 0.5% + 3 | 0.2% + 3 | 0.5% + 3 |
100 mH | 0.01 mH | 0.5% + 3 | 0.2% + 3 | NA |
1 H | 0.1 mH | 0.2% + 3 | NA | NA |
IDEAL-TEK智能鑷子規格文檔http://iamabigfatstupidface.com/download/202008/ideal-tek_ST-5S_Smart_tweezers.pdf
方便地測量貼片元器件

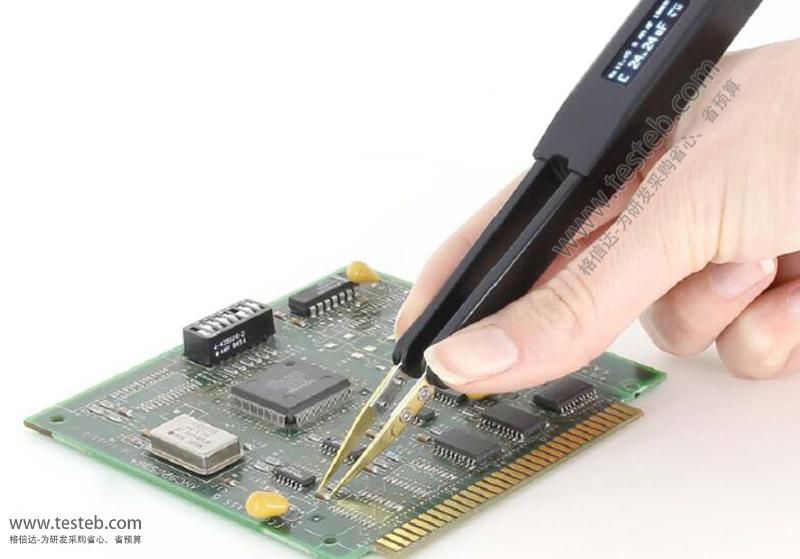

因?yàn)橘N片元器件通常都比較微小且沒有引線,所以在電子行業中檢測和分類這類貼片元器件比常規元件要困難的多。Smart Tweezers智能測試鑷子獨特設計對識別和分類這類元件提供了方便。使用單手操作,ST-5S-BT2智能鑷子的LCR探針能很容易地夾住并有效接觸小到0201的貼片元器件,同時也能測量由于引線過短而不能使用常規測量?jī)x表測量的元器件。
自動識別功能
ST-5S-BT2測試鑷子可以自動辨別元器件的類型(電阻、電容、電感),并可根據被測元器件的數值自動調整測試量程以獲得準確的讀數。在液晶顯示器上,會清晰地顯示出被測元器件的種類,主要讀數,次要讀數以及測量條件。主要顯示區位于顯示器的中央,用于顯示當前主要讀數;次要顯示讀數位于顯示器的上端。比如當測量電容時,主顯示為電容值,次顯示為ESR(等效串聯電阻)。條形圖表位于顯示器的下端,用于模擬顯示當前主要讀數。
自動測量功能
測量頭能讓使用者單手操作,而將注意力集中在被測元件和手頭從事的工作。這使得元器件的分類、測量和故障的查找變得更加有效和便捷。在需要測量特定電路參數(電感L,電容C,電阻 R 或者電壓值)時,可以采用手動設置模式以提高精度。在量表測得電阻值低于設定值時可選擇使用連續的蜂鳴聲音進行提示,這樣可以進一步提高檢測效率。
