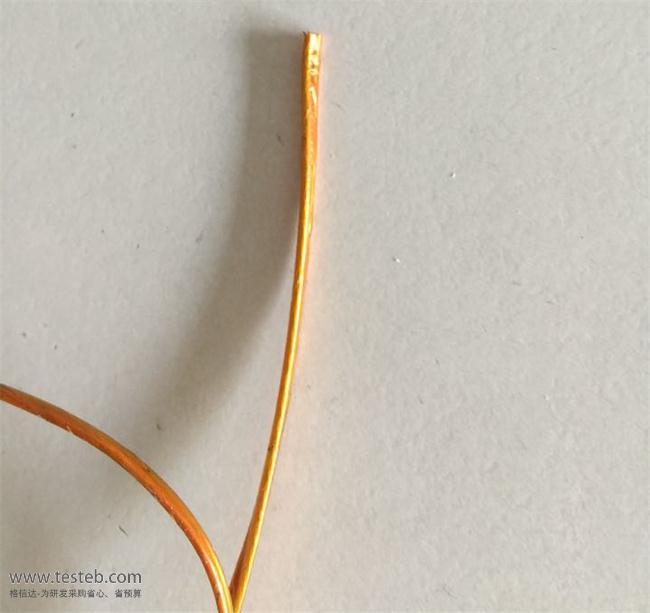

TC-JYYR2*7*0.2聚酰亞胺熱電偶線7股線絞合,采用導線式測溫,熱響應時間快,溫度準確,J型熱電偶感溫線外覆聚酰亞胺膜保護層柔軟可以任易彎曲,測溫點壞可剪斷再焊接測溫點,與顯示儀表連接構成測溫系統,操作方便。

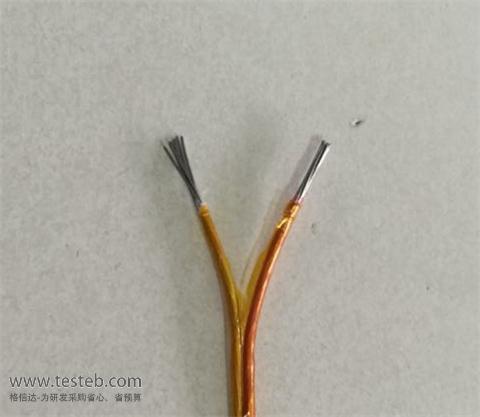

格信達科技銷售國產高質量J型熱電偶感溫線TC-JYYR2*7*0.2熱電偶測溫線,導體規格7*0.2mm,7股線絞合線型,正極線顏色為白色,負極線紅色。TC-JYYR2*7*0.2 J型熱電偶聚酰亞胺絕緣保護層可耐溫度范圍-267℃~316℃,一級精度誤差范圍±1.5℃,導線具有較好的柔韌性和防水性,且耐磨性極好。
絕緣保護層材料 | 代號 | 耐溫范圍 | 耐磨性 | 柔韌性 | 防水性 |
聚氯乙烯 | V | -40℃~105℃ | 較好 | 較好 | 較好 |
鐵氟龍 | F | -267℃~260℃ | 極好 | 較好 | 極好 |
聚酰亞胺 | Y | -267℃~316℃ | 極好 | 較好 | 較好 |
玻璃纖維/玻纖 | B | -73℃~482℃ | 較差 | 較好 | 較差 |
陶瓷纖維/硅纖維 | TC | -73℃~1200℃ | 較差 | 較好 | 較差 |
由上表可以看出用哪種熱電偶比較適合現場實際應用,如在高溫環境需高溫熱電偶則選擇陶瓷纖維或玻纖編織保護層材料熱電偶線,中低溫應用鐵氟龍保護層熱電偶性價比較好。
國產熱電偶型號 | 對應美國OMEGA熱電偶型號 | 導體規格 | 絕緣導體 | 外層護套 | 耐溫 | 精度誤差 | 外形尺寸 |
TC-JBB2*0.8感溫線 | GG-J-20 | 1*0.8 mm | 玻璃纖維 | 玻璃纖維 | 482 ℃ | ±1.1 ℃ | 1.5*2.4 mm |
TC-JBB2*7*0.3 | GG-J-20S | 7*0.3 mm | 482 ℃ | ±1.1 ℃ | 1.5*2.5 mm | ||
TC-JBB2*0.6 | GG-J-23 | 1*0.6 mm | 482 ℃ | ±1.1 ℃ | 1.4*2.3 mm | ||
TC-JBB2*7*0.2 | GG-J-24S | 7*0.2 mm | 482 ℃ | ±1.1 ℃ | 1.3*2.2 mm | ||
TC-JBB2*0.5 | GG-J-24S | 1*0.5 mm | 482 ℃ | ±1.1 ℃ | 1.1*1.9 mm | ||
TC-JBB2*0.3 | GG-J-29 | 1*0.3 mm | 482 ℃ | ±1.1 ℃ | 1.0*1.4 mm | ||
TC-JBB2*0.25 | GG-J-30 | 1*0.25 mm | 482 ℃ | ±1.1 ℃ | 0.9*1.3 mm | ||
TC-JBB2*0.20 | GG-J-32 | 1*0.2 mm | 482 ℃ | ±1.1 ℃ | 0.9*1.3 mm | ||
TC-JBBP2*0.8 | GG-J-20-SB | 1*0.8 mm | 玻璃纖維 | 不銹鋼屏蔽 | 500 ℃ | ±1.1 ℃ | 2.2*3.0 mm |
TC-JBBP2*0.6 | GG-J-23-SB | 1*0.6 mm | 500 ℃ | ±1.1 ℃ | 2.2*3.0 mm | ||
TC-JBBRP2*7*0.2 | GG-J-24S-SB | 7*0.2 mm | 500 ℃ | ±1.1 ℃ | 2.2*3.0 mm | ||
TC-JBBP2*0.5 | GG-J-24-SB | 1*0.5 mm | 500 ℃ | ±1.1 ℃ | 2.2*2.8 mm | ||
TC-JYYR2*7*0.2 | KK-J-24S測溫線 | 7*0.2 mm | 聚酰亞胺 | 聚酰亞胺膜保護層 | 316 ℃ | ±1.1 ℃ | 1.5*2.2 mm |
TC-JYY2*0.5 | KK-J-24 | 1*0.5 mm | 316 ℃ | ±1.1 ℃ | 1.3*1.9 mm | ||
TC-JYY2*0.25 | KK-J-30 | 1*0.25 mm | 316 ℃ | ±1.1 ℃ | 1.0*1.4 mm | ||
TC-JFF2*0.8 | TT-J-20 | 1*0.8 mm | PFA優異的特氟龍 | PFA優異的特氟龍 | 260 ℃ | ±1.1 ℃ | 1.7*3.0 mm |
TC-JFFR2*7*0.3 | TT-J-20S | 7*0.3 mm | 260 ℃ | ±1.1 ℃ | 1.9*3.2 mm | ||
TC-JFF2*0.6 | TT-J-22 | 1*0.6 mm | 260 ℃ | ±1.1 ℃ | 1.5*2.5 mm | ||
TC-JFF2*0.5 | TT-J-24熱電偶J型 | 1*0.5 mm | 260 ℃ | ±1.1 ℃ | 1.4*2.4 mm | ||
TC-JFFR2*7*0.2 | TT-J-24S | 7*0.2 mm | 260 ℃ | ±1.1 ℃ | 1.6*2.6 mm | ||
TC-JFF2*0.3 | TT-J-29 | 1*0.3 mm | 260 ℃ | ±1.1 ℃ | 0.8*1.2 mm | ||
TC-JFF2*0.25 | OMEGA TT-J-30 | 1*0.25 mm | 260 ℃ | ±1.1 ℃ | 0.6*1.0 mm | ||
TC-JFF2*0.13 | TT-J-36 | 1*0.13 mm | 260 ℃ | ±1.1 ℃ | 0.5*0.8 mm | ||
TC-JFOFRP2*7*0.3 | TT-J-20S-TWSH | 7*0.3 mm | PFA雙絞帶屏蔽 | PFA外層鐵氟龍 | 260 ℃ | ±1.1 ℃ | 3.8 mm |
TC-JFOFRP2*7*0.2 | TT-J-24S-TWSH | 7*0.2 mm | 260 ℃ | ±1.1 ℃ | 2.9 mm |
符合IEC EN 60584-2和JIS C 1602標準,
一級/A級精度:溫度范圍-40~375攝氏度時精度±1.5℃,375~750攝氏度時精度±0.4℃
二級精度:溫度范圍-40~333攝氏度時精度±2.5℃,333~750攝氏度時精度±0.75℃
