Keysight U1620A手持式數字示波器200MHz示波表

是德科技安捷倫U1620A示波表是配有VGA顯示屏的手持式示波器，200 MHz測量帶寬提供浮置測量功能及并具有CAT III 600V隔離通道，借助2Mpts的存儲器深度，可從脈沖寬度調制電路、輸入、瞬時和馬達啟動序列等信號中捕獲更多波形。

數字示波器品牌：是德科技 安捷倫Agilent
是德科技 安捷倫Agilent

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
U1620A說明書
  • 是德科技 安捷倫Agilent示波器與探頭U1620A
  • 是德科技 安捷倫Agilent示波器與探頭U1620A
  • 是德科技 安捷倫Agilent示波器與探頭U1620A
  • 是德科技 安捷倫Agilent示波器與探頭U1620A

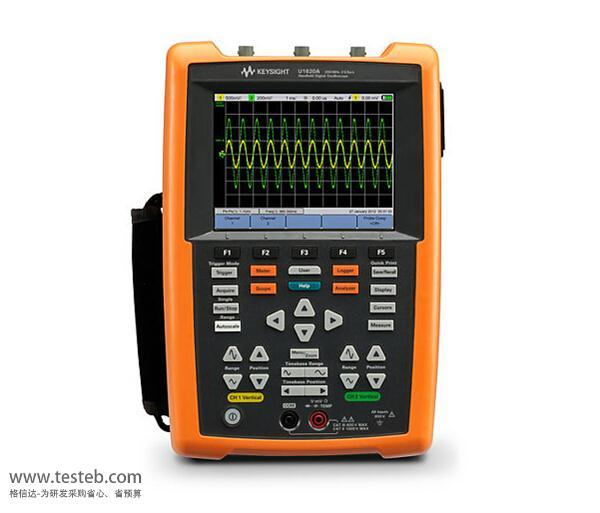

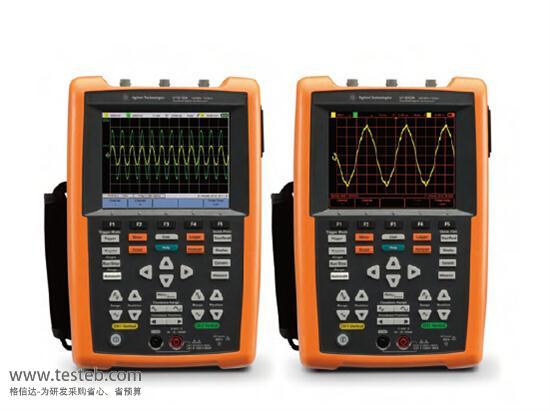

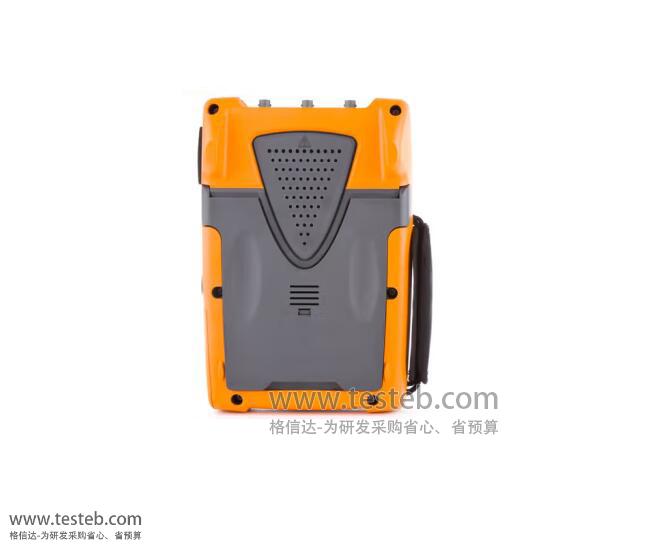

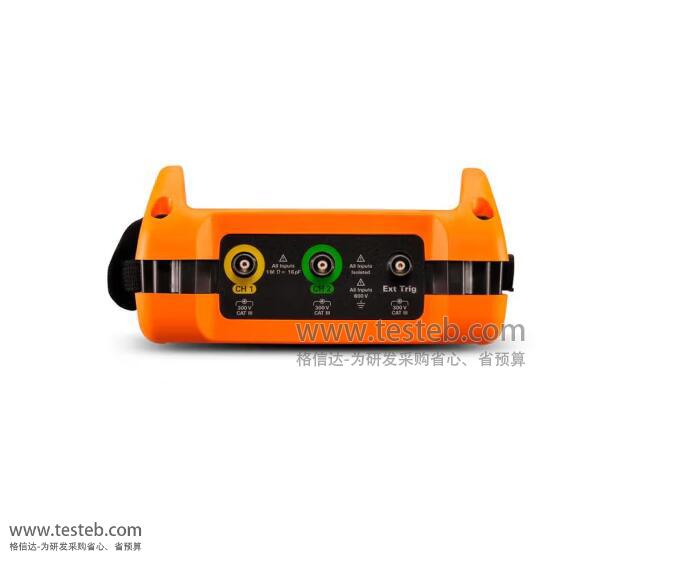

U1620A圖片

  • U1620A
  • U1620A
  • U1620A
  • U1620A

是德科技 安捷倫Agilent U1620A 數字示波器規格參數與圖片

Agilent U1610A/U1620A示波表是全球首款在VGA TFT LCD顯示屏上提供三種查看模式的示波器，可將故障診斷和維護工作推向新的層次。無論是在光線暗淡或耀眼的環境中進行測試，是德科技U1620A手持?jǐn)?shù)字示波器創新的顯示屏提供三種可選的查看模式(室內、室外和夜視)，確保您在所有的照明條件下輕松地分析波形。5.7英寸顯示屏支持您在更寬闊的顯示面積內分析信號，從而進一步補充您的視覺體驗。通過結合高達2Mpts的深存儲器，它可使您捕獲更長的非重復信號，并對選中的毛刺信號放大查看。



Keysight U1600系列手持示波器U1610A/U1620A示波表規格參數

型號 U1610A示波表 U1620A示波表
帶寬 100 MHz 200 MHz
示波器通道數 2 2
最大采樣率 1 GSa/s, 每通道 500 MSa/s 2 GSa/s, 每通道 1 GSa/s
最大記錄長度 120 Kpts, 每通道 60 Kpts 2 Mpts, 每通道 1 Mpts
三合一功能 示波器、數字萬用表和數據記錄儀 示波器、數字萬用表和數據記錄儀
光標和縮放功能 有 有
顯示屏 5.7 英寸 VGA TFT LCD 彩色顯示屏 (可在日光下觀看) 5.7 英寸 VGA TFT LCD 彩色顯示屏 (可在日光下觀看)
隔離通道 是 (CAT III 600 V) 是 (CAT III 600 V)
雙波形
數學函數		 CH1 + CH2, CH1 – CH2, CH2 – CH1, CH1 × CH2,
CH1/CH2,CH2/CH1, d/dt (CH1), d/dt (CH2),
∫(CH1)dt, ∫(CH2)dt		 CH1 + CH2, CH1 – CH2, CH2 – CH1, CH1 × CH2,
CH1/CH2,CH2/CH1, d/dt (CH1), d/dt (CH2),
∫(CH1)dt, ∫(CH2)dt
FFT 有 有
示波器內部存儲 多達 10 種設置和軌跡 多達 10 種設置和軌跡
示波器測量 多達 24 種測量 多達 24 種測量
耦合 直流、交流、高頻抑制和低頻抑制 直流、交流、高頻抑制和低頻抑制
上升時間 3.5 ns (典型值) 1.75 ns (典型值)
水平范圍 5 ns/格至 50 s/格 2 ns/格至 50 s/格
水平分辨率 5 ns/格時, 100 ps 2 ns/格時, 40 ps
輸入阻抗 1 MΩ ± 1% ≈ 22 pF ± 3 Pf 1 MΩ ± 1% ≈ 22 pF ± 3 Pf
觸發 邊沿觸發、毛刺觸發、TV 觸發、第 N 個邊沿觸發、
CAN 觸發、LIN 觸發		 邊沿觸發、毛刺觸發、TV 觸發、第 N 個邊沿觸發、
CAN 觸發、LIN 觸發
觸發模式 普通模式、單次模式、自動模式 普通模式、單次模式、自動模式
標配探頭 有 有

更多技術規格說明請查看datasheet文檔：http://iamabigfatstupidface.com/download/201509/Keysight_U1620A_datasheet.pdf



是德科技U1610A/U1620A手持式示波器訂貨信息

標配附件

快速入門指南、功率適配器、鋰電池組、USB 電纜、測試引線、10:1 探頭 (2 組 )。

推薦附件

U1560A 示波器探頭 x1 CAT III 300 V

U1561A 示波器探頭 x10 CAT III 600 V

U1562A 示波器探頭 x100 CAT III 600 V

U1572A 鋰電池組

U1573A 桌上充電器和鋰電池組

U1574A 交流/直流適配器

U1575A 桌上充電器

U1577A USB 2.0 電纜 (A 型插頭至 A 型插頭)

U1591A 便攜包
