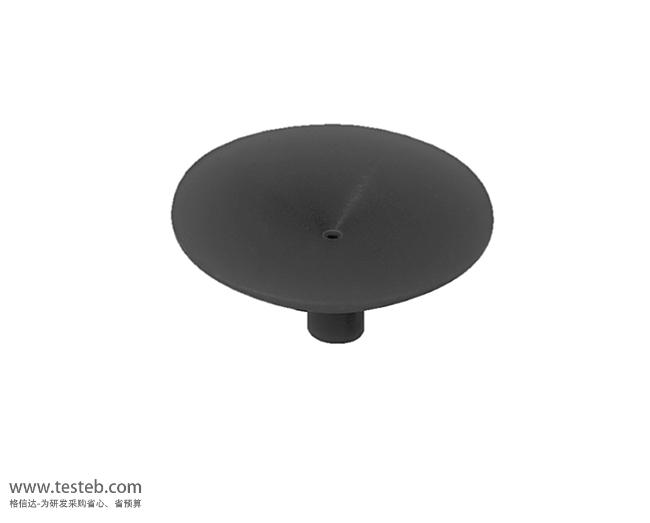

進口美國VIRTUAL V9100-ESD真空吸盤具有1英寸直徑,大小約25mm,用于吸取尺寸比較大的平面物體,在10"Hg汞柱真空度下其吸力可吸取750g重量的物體,防靜電硅膠材質可耐高溫230℃,另有V9100-B型丁腈橡膠耐磨無痕。
美國Virtual Industries Inc公司(官網www.virtual-ii.com)位于科羅拉多斯普林斯市,是世界高科技公司手動真空處理解決方案的領先供應商,產品包括真空吸筆、吸盤、吸球、微型吸筆頭、WAFERS晶圓吸頭等,被CLASS I潔凈室人員、電子裝配商、半導體制造商、大學和世界各地的科學家使用。Virtual真空吸盤包括4類,BUNA-N丁腈橡膠靜電消散型具有耐磨無印痕特性,工作溫度120℃;ESD-SAFE HIGH-TEMP CONDUCTIVE SILICONE防靜電耐高溫導電硅膠工作溫度可達230℃;PUREACLEAN純凈橡膠吸盤耐高溫、高潔凈度,非常適合吸取對殘留物敏感的物品如鏡頭或?yàn)V光片,耐溫250℃,阻值大于10^13歐姆;Clear Silicone透明硅膠電阻值大于10^13Ω,耐高溫250℃。

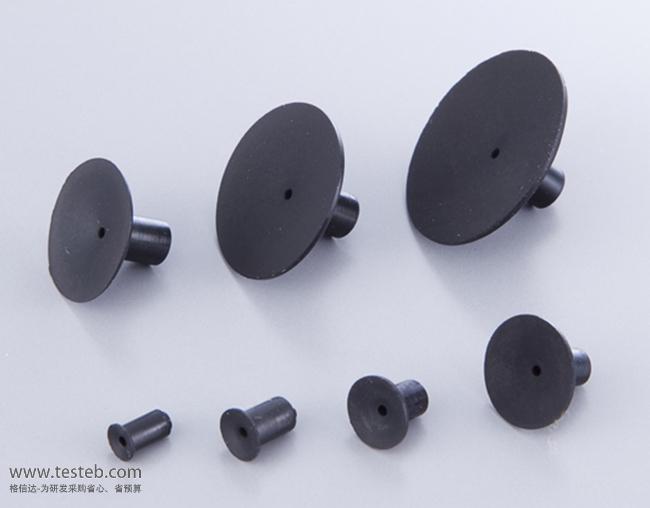

VIRTUAL吸盤直徑范圍從3/32" (2.38mm)到1" (25.4mm),每一個尺寸都有4中材質對應可選,應對不同的物質及操作環境。Virtual V9100-ESD真空吸盤直徑大小為25.4mm,用于吸取尺寸比較大的平面物體,在10"Hg汞柱真空度吸力下可吸取750g重量、5寸汞柱弱吸力也能穩固提起375克,防靜電硅膠材質可承受230℃高溫環境操作,另有V9100-B丁腈橡膠耐磨無痕型、V9100-PUR潔凈高溫型、V90100-C透明硅膠耐溫型。
型號 |
直徑大小 英寸/毫米 |
B 連接部 |
C 吸盤總長 |
OD連接頭 外經 |
ID連接口 內徑 |
PS 回止厚度 |
E 氣孔直徑 |
不同真空度下吸取能力 10" Hg汞柱 / @5" Hg |
||
V9009-* | 3/32" | 2.38mm | 3.56mm | 4.06mm | 1.98mm | 1.02mm | 1.14mm | 0.51mm | 2g | 1g |
V9013-* | 1/8" | 3.18mm | 4.06mm | 4.57mm | 2.54mm | 1.52mm | 1.40mm | 0.89mm | 10g | 5g |
V9018-* | 3/16" | 4.76mm | 4.45mm | 5.08mm | 3.30mm | 1.52mm | 1.40mm | 0.89mm | 25g | 12g |
V9025-* | 1/4" | 6.35mm | 4.06mm | 5.08mm | 3.04mm | 1.52mm | 1.40mm | 0.89mm | 50g | 25g |
V9038-* | 3/8" | 9.53mm | 4.83mm | 6.35mm | 3.18mm | 1.52mm | 1.40mm | 0.89mm | 100克 | 50克 |
V9050-* | 1/2" | 12.70mm | 4.83mm | 7.62mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 180g | 90g |
V9062-* | 5/8" | 15.88mm | 4.45mm | 8.00mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 250克 | 125g |
V9075-* | 3/4" | 19.05mm | 3.56mm | 8.13mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 500g | 250g |
V9100-* | 1" | 25.4mm | 3.56mm | 4.06mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 750g重量 | 375g |
ESD-SAFE防靜電級別型號后綴
*=B:Buna-N Rubber 10^8 to 10^11 ohms Cup temperature range (-20°C + 120°C)
*=ESD:Conductive Silicone 10^2 to 10^5 ohms Cup temperature range (-55°C + 230°C)
NON ESD-SAFE非防靜電標記型號
*=PUR:Blue Ultra Non Marking Greater than 10^13 ohms Cup temperature range (-55°C + 250°C)
*=C:Clear Silicone Rubber Greater than 10^13 ohms Cup temperature range (-55°C + 250°C)
Virtual吸盤規格說明書http://iamabigfatstupidface.com/download/201812/Virtual_Vacuum_Cups.pdf
1、Buna-N Static Dissipative Non-Marking Black Vacuum Cups黑色丁腈橡膠,靜電消散、耐磨、無印痕、耐溫120℃
Black, static dissipative Buna-N. Operating temperature limits (-20°C + 120°C),10^8~10^11 Ω
V9009-B吸盤:直徑3/32" (2.38mm),V9009-B-25PK標準包裝一袋25個
V9013-B:直徑1/8" (3.18mm),V9013-B-25PK標準包裝一袋25只
V9018-B:直徑3/16" (4.76mm),V9018-B-25PK標準包裝一袋25個
V9025-B:直徑1/4" (6.35mm),V9025-B-25PK標準包裝一袋25個
V9038-B:直徑3/8" (9.53mm),V9038-B-25PK標準包裝一袋25個
V9050-B:直徑1/2" (12.70mm),V9050-B-25PK標準包裝一袋25個
V9062-B:直徑5/8" (15.88mm),V9062-B-25PK標準包裝一袋25個
V9075-B:直徑3/4" (19.05mm),V9075-B-25PK標準包裝一袋25個
V9100-B大尺寸吸盤:直徑1" (25.4mm),V9100-B-25PK標準包裝一袋25支
V9000K8-B吸盤組:8個規格各1個
2、ESD-SAFE HIGH-TEMP CONDUCTIVE SILICONE Vacuum Cups黑色導電硅膠,ESD防靜電、耐高溫230℃
Operating temperature limits (-55°c + 230°c) ,10^4 to 10^6 OHMS
V9009-ESD:直徑3/32" (2.38mm),V9009-ESD-25PK標準包裝一袋25個
V9013-ESD硅膠吸盤:直徑1/8" (3.18mm),V9013-ESD-25PK標準包裝一袋25只
V9018-ESD:直徑3/16" (4.76mm),V9018-ESD-25PK標準包裝一袋25個
V9025-ESD:直徑1/4" (6.35mm),V9025-ESD-25PK標準包裝一袋25個
V9038-ESD:直徑3/8" (9.53mm),V9038-ESD-25PK標準包裝一袋25個
V9050-ESD:直徑1/2" (12.70mm),V9050-ESD-25PK標準包裝一袋25個
V9062-ESD吸盤:直徑5/8" (15.88mm),V9062-ESD-25PK標準包裝一袋25個
V9075-ESD:直徑3/4" (19.05mm),V9075-ESD-25PK標準包裝一袋25個

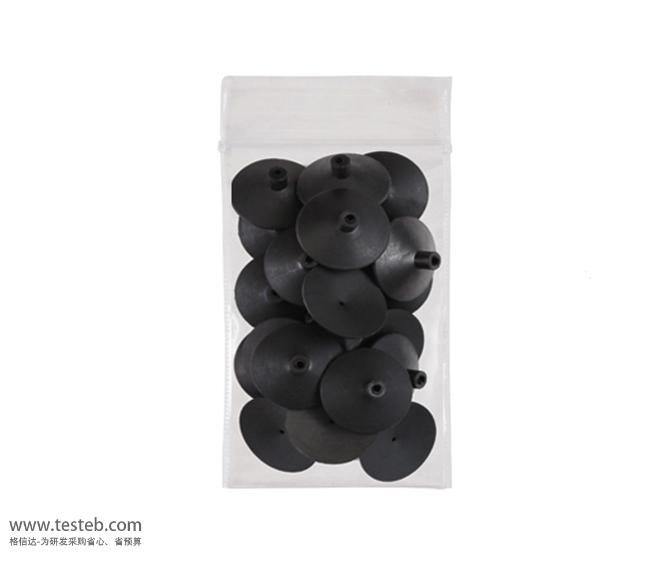

V9100-ESD大尺寸吸盤:直徑1" (25.4mm),V9100-ESD-25PK標準包裝一袋25支
V9000K8-ESD吸盤組:8個規格各1個
3、Ultra-non-marking Non-ESD-SAFE PUREACLEAN™ Vacuum Cups藍色純凈橡膠,耐高溫250℃
a catalytically cured proprietary rubber compound. This cup material is ideally suited for handling residue sensitive items such as lenses or optical filters. Operating temperature limits(-55°C - 250°C). Electrical properties: Greater than 10^13 Ohms.一種催化固化的專用橡膠化合物,這種材料非常適合處理殘留物敏感的物品,如透鏡或?yàn)V光片。
V9009-PUR:直徑3/32" (2.38mm),V9009-PUR-25PK標準包裝一袋25個
V9013-PUR:直徑1/8" (3.18mm),V9013-PUR-25PK標準包裝一袋25只
V9018-PUR:直徑3/16" (4.76mm),V9018-PUR-25PK標準包裝一袋25個
V9025-PUR:直徑1/4" (6.35mm),V9025-PUR-25PK標準包裝一袋25個
V9038-PUR:直徑3/8" (9.53mm),V9038-PUR-25PK標準包裝一袋25個
V9050-PUR:直徑1/2" (12.70mm),V9050-PUR-25PK標準包裝一袋25個
V9062-PUR:直徑5/8" (15.88mm),V9062-PUR-25PK標準包裝一袋25個
V9075-PUR:直徑3/4" (19.05mm),V9075-PUR-25PK標準包裝一袋25個
V9100-PUR:直徑1" (25.4mm),V9100-PUR-25PK標準包裝一袋25支
V9000K8-PUR吸盤組:8個規格各1個
4、Clear Silicone Rubber Greater than 1013 ohms Cup透明硅橡膠耐溫-55°C + 250°C
V9009-C、V9013-C...V9075-C透明硅膠吸盤、V90100-C
