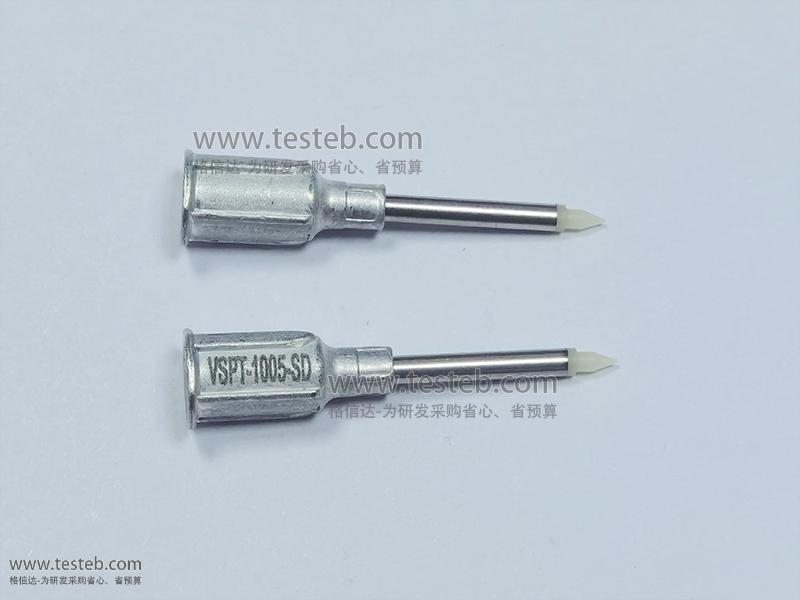

Virtual SMALL PARTS Tips系列微型吸筆頭用于2mm以內微小零件如die晶粒芯片、玻璃透鏡、小段圓柱形導線的吸取轉移,VSPT1005-SD直型吸嘴外徑0.25mmx0.13mm內徑,Delrin聚酯塑料尖具ESD防靜電、質軟無印痕或碎料殘留污染Non-Marking,須套接在吸筆桿上并通過氣管連接電動真空泵或廠務真空氣源提供持續吸力下使用。
Virtual Industries Inc公司位于美國科羅拉多州,是真空處理解決方案的專業供應商。美國Virtual真空吸筆工具符合人體工程學、ESD防靜電安全,非常適合在組裝、檢查、返工和維修操作過程中對零件進行轉移操作,在許多應用中可以取代鑷子或其他抓握工具,被CLASS I clean room一級潔凈室人員、電子組裝商、半導體制造商、大學和世界各地的科學家使用。Virtual還提供了一系列廣泛的配件,包括VSTP系列內徑最小可達0.07mm至1.5mm微型吸筆頭,如VSPT1005-SD吸筆頭吸嘴外徑0.25mmx0.13mm內徑/Straight直型尖頭/Delrin聚酯塑料尖ESD防靜電/質軟無印痕損傷Non-Marking;直徑2.38mm~25mm常規尺寸吸盤;用于吸取轉移2-4寸/6寸/8寸/12寸wafer硅片的PEEK晶圓吸筆頭。這些工具提供了特定于客戶的解決方案,使組裝和加工操作更高效。
用于常規尺寸吸盤無法處理的細小物體處理,可應對0.076mm~1.5mm微型物體
前端吸嘴有四種材質選擇,Delrin聚酯塑料、Acetal縮醛樹脂、Torlon聚酰亞胺、Gold Plated Brass銅鍍金
Bent彎頭造型在常規操作中不會擋住視線可邊操作邊觀察,如VSPT3020-BD

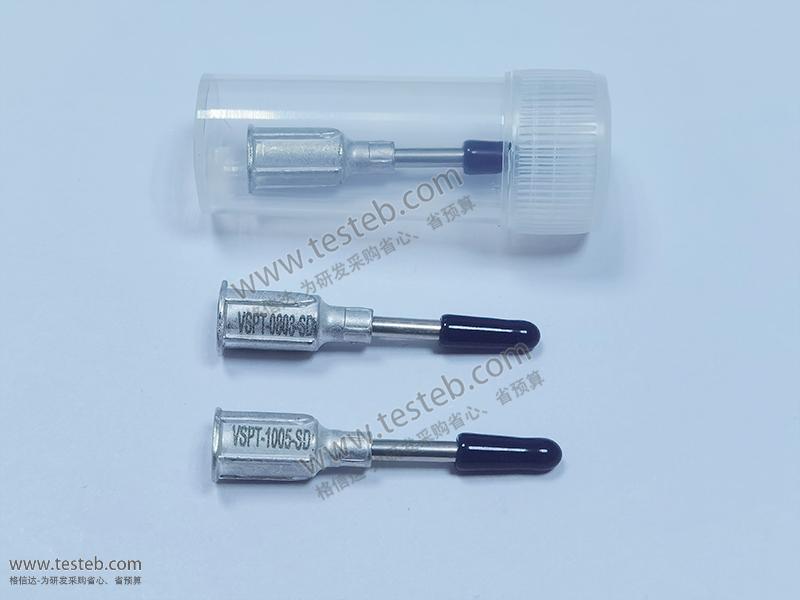

Straight直頭造型常用于垂直安裝零件的操作,如VSPT1005-SD微型吸筆頭
可處理平面物體如微芯片、die晶粒,玻璃透鏡、光學鏡片,圓柱體光纖、小導線等
Delrin聚甲醛樹脂塑料:Beige米白色,ESD靜電消散10^9Ω,Non-Marking無印痕防損傷,耐溫100℃
Acetal縮醛塑料:White白色,非ESD安全>10^13Ω,耐溫100℃,低成本用于處理非敏感物體
Torlon聚酰亞胺塑料:Olive橄欖綠色,非防ESD等級>10^13Ω,耐溫232℃溫度,用于焊接應用
Brass鍍金黃銅 金屬:Gold Plated Brass金黃色,導電 材料電阻<1Ω,耐高溫260℃,可施力按壓
須套接在吸筆桿上并通過氣管連接電動真空泵或廠務真空氣源提供持續吸力下使用
1、因?yàn)槲Υ笮『徒佑|面積、真空度成正比,微型尺寸吸筆頭必須連接電動真空泵(如TV-1000-220電動真空吸筆)或廠務真空氣源提供持續吸力,手動手捏真空吸筆使不上力、吸不起、且容易抖動。
2、在沒有粘性的地方吸取。如果是粘膜,A要用頂針頂起來才能吸,不然吸力抵消不了粘力;B或者是真空吸取專用的低粘度芯片盒;C或者是連接大功率的真空泵氣源(一二十公斤重、七八百瓦功率的設備)。
3、選型原則是,吸筆頭尺寸略小于被吸物體。筆頭不能太大以免漏氣或掉不下來、太小吸力不足吸不起吸不穩。即:如果是吸單顆的die芯片,選吸筆頭外徑略小于芯片的,既保證可以吸取又可以觀察到物體;如果是長條bar條,可以選吸筆頭內徑略小于長條寬度保證吸力足夠,而長邊部分還能觀察到。
4、操作時輕吸輕放,不可明顯用于按壓,對于塑料材質尖頭會導致吸嘴變形或容易磨損而無法吸取。

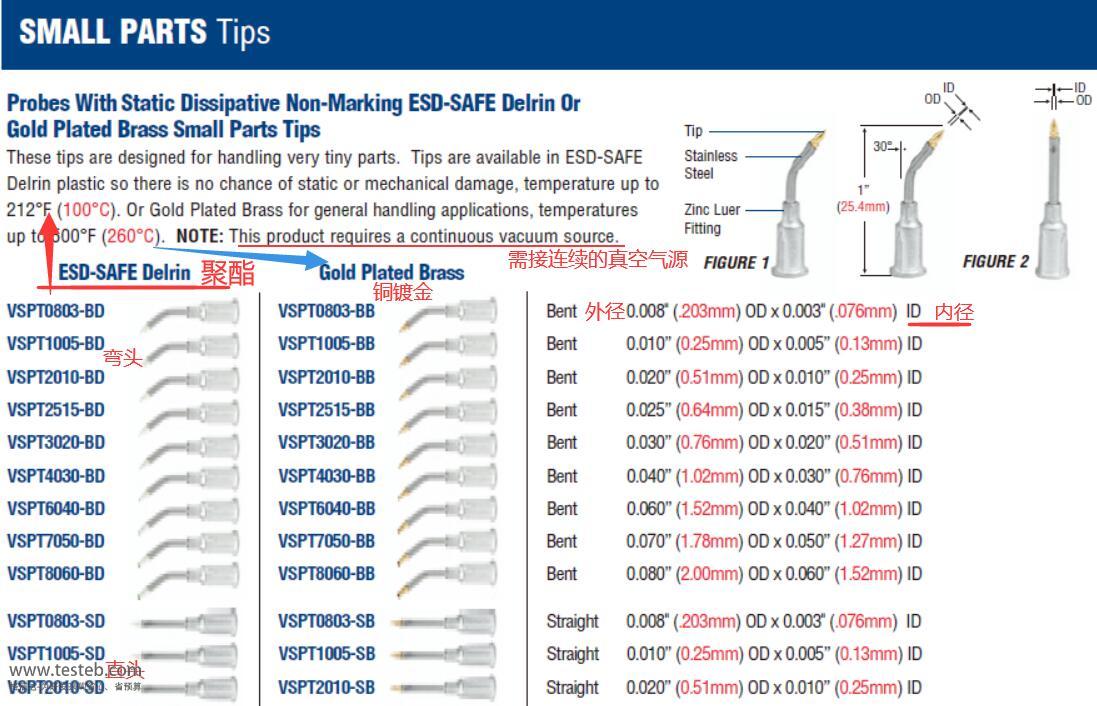

型號 | 尖頭形狀 | 規格尺寸 OD外徑直徑 x ID內徑直徑 | 材質 |
VSPT0803-BD晶粒吸筆頭 | Bent彎頭 | 0.008” (0.203mm) x 0.003” (0.076mm) |
Delrin聚酯塑料尖頭, ESD防靜電、無印痕污染 |
VSPT0803-SD芯片吸筆頭 | Straight直頭 | 0.008” (0.203mm) x 0.003” (0.076mm) | 同上 |
VSPT1005-BD微型吸筆頭 | Bent彎頭 | 0.010” (0.25mm) x 0.005” (0.13mm) | 同上 |
VSPT2010-BD芯片吸頭 | Bent彎頭 | 0.020” (0.51mm) x 0.010” (0.25mm) | 同上 |
VSPT2515-BD | Bent彎頭 | 0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
VSPT3020-BD微型吸筆頭 | Bent彎頭 | 0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
VSPT4030-BD微型真空吸筆頭 | Bent彎頭 | 0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
VSPT6040-BD | Bent彎頭 | 0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
VSPT7050-BD | Bent彎頭 | 0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
VSPT8060-BD吸筆頭2mm直徑 | Bent彎頭 | 0.080” (2.00mm) x 0.060” (1.52mm) | 同上 |
VSPT1005-SD微型吸筆頭直頭 | Straight直頭 | 0.010” (0.25mm) x 0.005” (0.13mm) |
Delrin聚脂塑料尖頭, ESD防靜電、無印痕 |
VSPT2010-SD | Straight直頭 | 0.020” (0.51mm) x 0.010” (0.25mm) | 同上 |
VSPT2515-SD | Straight直頭 | 0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
VSPT3020-SD直嘴吸筆頭 | Straight直頭 | 0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
VSPT4030-SD | Straight直頭 | 0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
VSPT6040-SD | Straight直頭 | 0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
VSPT7050-SD | Straight直頭 | 0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
VSPT8060-SD | Straight直頭 | 0.080” (2.00mm) x 0.060” (1.52mm) | Delrin聚甲醛樹脂,ESD |
VSPT1005-BA VSPT1005-SA |
Bent彎頭 Straight直頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | Acetal縮醛樹脂,非ESD |
VSPT2010-BA VSPT2010-SA |
Bent彎頭 Straight直頭 |
0.020” (0.51mm) x 0.010” (0.25mm) | Acetal縮醛樹脂,非ESD |
VSPT2515-BA VSPT2515-SA |
Bent彎頭 Straight直頭 |
0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
VSPT3020-BA晶圓吸筆頭 VSPT3020-SA |
Bent彎頭 Straight直頭 |
0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
VSPT4030-BA VSPT4030-SA |
Bent彎頭 Straight直頭 |
0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
VSPT6040-BA VSPT6040-SA |
Bent彎頭 Straight直頭 |
0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
VSPT7050-BA VSPT7050-SA |
Bent彎頭 Straight直頭 |
0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
VSPT8060-BA VSPT8060-SA |
Bent彎頭 Straight直頭 |
0.080” (2.00mm) x 0.060” (1.52mm) | Acetal縮醛樹脂 |
VSPT1005-BT VSPT1005-ST |
Bent彎頭 Straight直頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | High-Temp Torlon高溫聚酰亞胺 |
VSPT2010-BT VSPT2010-ST |
Bent彎頭 Straight直頭 |
0.020” (0.51mm) x 0.010” (0.25mm) | 同上 |
VSPT2515-BT VSPT2515-ST |
Bent彎頭 Straight直頭 |
0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
VSPT3020-BT真空吸筆頭 VSPT3020-ST |
Bent彎頭 Straight直頭 |
0.030” (0.76mm) x 0.020” (0.51mm) | High-Temp Torlon高溫聚酰亞胺 |
VSPT4030-BT VSPT4030-ST |
Bent彎頭 Straight直頭 |
0.040” (1.02mm) x 0.030” (0.76mm) | High-Temp Torlon高溫聚酰亞胺 |
…… | …… | …… | …… |
VSPT1005-BB VSPT1005-SB |
Bent彎頭 Straight直頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | Brass黃銅,銅鍍金,非ESD |
VSPT2010-BB VSPT2010-SB |
Bent彎頭 Straight直頭 |
0.020” (0.51mm) x 0.010” (0.25mm) | Brass黃銅 |
VSPT2515-BB VSPT2515-SB |
Bent彎頭 Straight直頭 |
0.025” (0.64mm) x 0.015” (0.38mm) | Brass黃銅 |
VSPT3020-BB高溫吸筆頭 VSPT3020-SB |
Bent彎頭 Straight直頭 |
0.030” (0.76mm) x 0.020” (0.51mm) | Brass黃銅 |
VSPT4030-BB VSPT4030-SB |
Bent彎頭 Straight直頭 |
0.040” (1.02mm) x 0.030” (0.76mm) | Brass黃銅 |
…… | …… | …… | …… |
virtual微芯片吸筆頭介紹文檔http://iamabigfatstupidface.com/download/202401/Virtual_VSPT_Tips_Cups.pdf
美國VIRTUAL微型真空吸筆頭套組
■ ESD防靜電,Delrin聚甲醛樹脂材質
VSPT-KIT-8-BD套組:8個彎頭吸筆頭,含VTH-8支架
VSPT-KIT-8-SD套組:8個直頭吸筆頭,含VTH-8支架
VSPT-KIT-16-D套組:8個直頭和8個彎頭,含VTH-16支架
VSPT1005-BD彎頭吸筆頭Bent, 0.010" (0.25mm) OD x 0.005" (0.13mm) ID
VSPT2010-BD Bent, 0.020" (0.51mm) OD x 0.015" (0.25mm) ID
VSPT2515-BD Bent, 0.025" (0.64mm) OD x 0.020" (0.38mm) ID
VSPT3020-BD Bent, 0.030" (0.76mm) OD x 0.020" (0.51mm) ID
VSPT4030-BD Bent, 0.040" (1.02mm) OD x 0.030" (0.76mm) ID
VSPT6040-BD Bent, 0.060" (1.52mm) OD x 0.040" (1.02mm) ID
VSPT7050-BD Bent, 0.070" (1.78mm) OD x 0.050" (1.27mm) ID
VSPT8060-BD Bent彎頭, 0.080" (2.00mm) OD x 0.060" (1.52mm) ID
VSPT1005-SD直頭吸筆頭, 微型尺寸 外徑0.25mmx0.13mm內徑
VSPT2010-SD Straight, 0.020" (0.51mm) OD x 0.015" (0.25mm) ID
VSPT2515-SD Straight, 0.025" (0.64mm) OD x 0.020" (0.38mm) ID
VSPT3020-SD Straight, 0.030" (0.76mm) OD x 0.020" (0.51mm) ID
VSPT4030-SD Straight, 0.040" (1.02mm) OD x 0.030" (0.76mm) ID
VSPT6040-SD Straight, 0.060" (1.52mm) OD x 0.040" (1.02mm) ID
VSPT7050-SD Straight, 0.070" (1.78mm) OD x 0.050" (1.27mm) ID
VSPT8060-SD Straight, 0.080" (2.00mm) OD x 0.060" (1.52mm) ID
