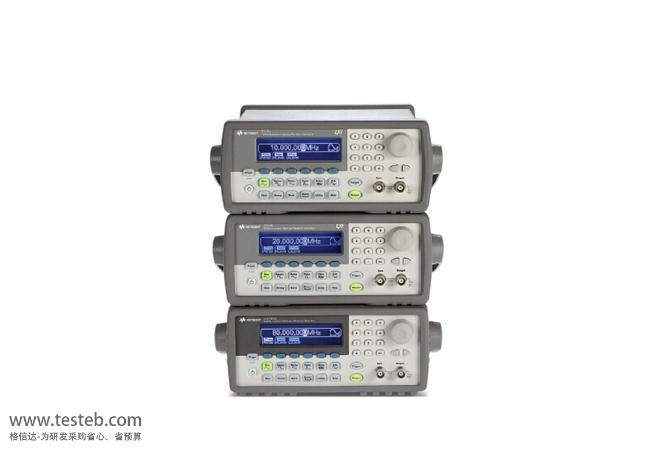

Keysight是德科技安捷倫33220A函數任意波形發生器可生成純凈和低失真的正弦波,及20MHz方波和200kHz的線性斜波,可靈活設置和產生脈沖、斜波、三角波、噪聲和直流波形。
信號發生器/信號源品牌:是德科技 安捷倫Agilent
美國Keysight Agilent 33220A信號發生器用直接數字 合成DDS技術建立穩定、精確的輸出信號,可生成 純凈和低失真的正弦波。也可為您提供具有快上升和下 降時間的20MHz 方波,以及達200kHz 的線性斜波。是德科技33220A函數任意波形發生器有14bit 分辨率 和50MSa/s 采樣率,可以靈活地建立所需波形的性,能產生達5MHz的可變沿時間脈沖。由于有 可變周期、脈沖寬度和幅度,因此安捷倫信號發生器33220A是靈活設置 和產生各種應用的脈沖信號的理想設備,可在非易失存儲器中保存4個波形。
20 MHz 正弦波和方波,脈沖、斜波、三角波、噪聲和直流波形
14-bit, 50 MSa/s, 64 K 點任意波形
AM, FM, PM, FSK, PWM 調制類型
線性和對數掃描及突波工作模式
33220A任意波形信號發生器幅度范圍為10 mVpp 至10 Vpp
圖形化操作界面便于直觀地設置信號
通過USB,GPIB 和LAN 連接
33220A函數/任意波形發生器將于2016年12月1日停產,升級替代產品是33500系列33511B信號發生器型號
波形類型 | |
標準 | 正弦波,方波,斜波,三角波,脈沖,噪聲,直流 |
內置任意波形 | 指數上升,指數下降,負斜波,Sin(x)/x,心律波 |
Keysight是德科技33220A信號發生器波形特性 | |
正弦波 | |
頻率范圍 | 1μHz 至 20MHz |
幅度平坦度 |
< 100kHz 0.1dB 100kHz - 5MHz 0.15dB 5MHz - 20MHz 0.3dB |
諧波失真 |
< 1Vpp ≥ 1Vpp DC - 20kHz: -70dBc -70dBc 20kHz - 100kHz: -65dBc -60dBc 100kHz - 1MHz: -50dBc -45dBc 1MHz - 20MHz: -40dBc -35dBc |
方波 | |
頻率范圍 | 1µHz - 20MHz |
上升 / 下降時間 | < 13ns |
過沖 | < 2% |
可變占空比 |
20% - 80%(至10MHz) 40% - 60%(至20MHz) |
斜波,三角波 | |
頻率范圍 | 1μHz - 200kHz |
線性度 | <0.1% 峰輸出 |
可變對稱性 | 0.0% - 100.0% |
脈沖 | |
頻率范圍 | 500μHz - 5MHz |
脈沖寬度 | 20ns 最小,(周期≤ 10s) 10ns 分辨率 |
噪聲 | |
帶寬 | 10MHz,典型值 |
任意波形 | |
頻率范圍 | 1μHz - 6MHz |
波形長度 | 2 - 64K 點 |
幅度分辨率 | 14bit(包括符號) |
采樣率 | 50MSa/s |
最小上升/ 下降時間 | 35ns,典型值 |
線性度 | < 0.1% 峰輸出 |
穩定時間 | < 250ns 至0.5% 終值 |
抖動(RMS) | 6ns + 30ppm |
非易失存儲器 | 4 個波形 |
接口 | USB, GPIB, LAN 均為標準配置 |
保修期 | 1 年 |
安捷倫33220a信號發生器說明書http://iamabigfatstupidface.com/download/201608/Keysight_33220A.pdf
