美國泰克AFG1062信號發生器60MHz頻率實驗室測試任意波形生成

泰克Tektronix AFG1062任意波形函數信號發生器60MHz帶寬，2個輸出通道，在整個帶寬內1mVpp~10Vpp輸出振幅，14位垂直分辨率和1uHz頻率分辨率，可以生成各種實驗室測試所需精準波形，輕松得到更精確的測試結果，內置頻率計數器為測量頻率/周期/脈寬/占空比提供了簡便精確的方式。

信號發生器/信號源品牌：泰克Tektronix

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

AFG1062說明書

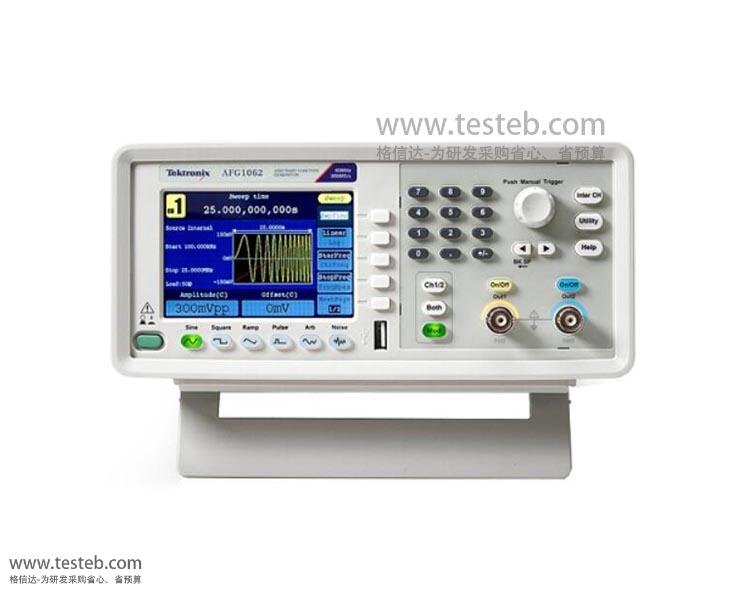

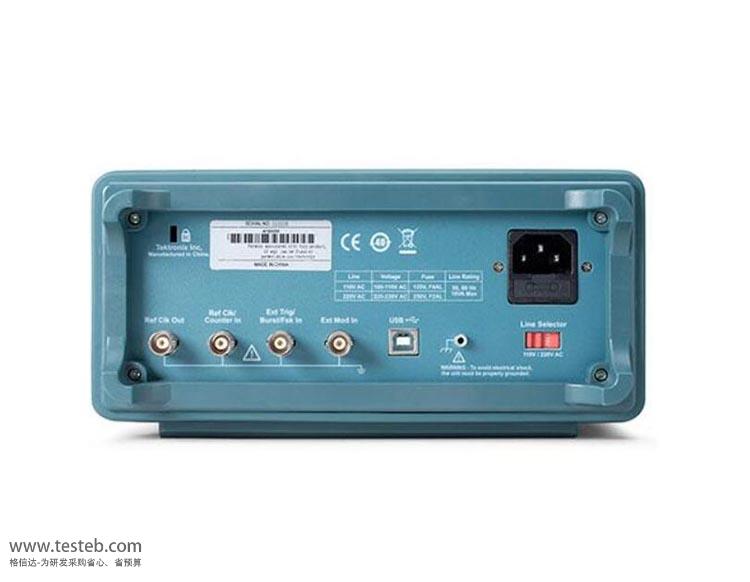

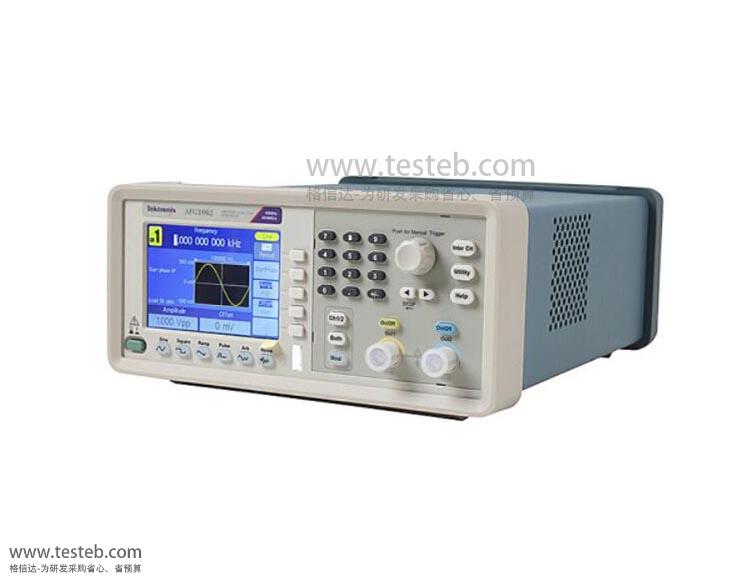

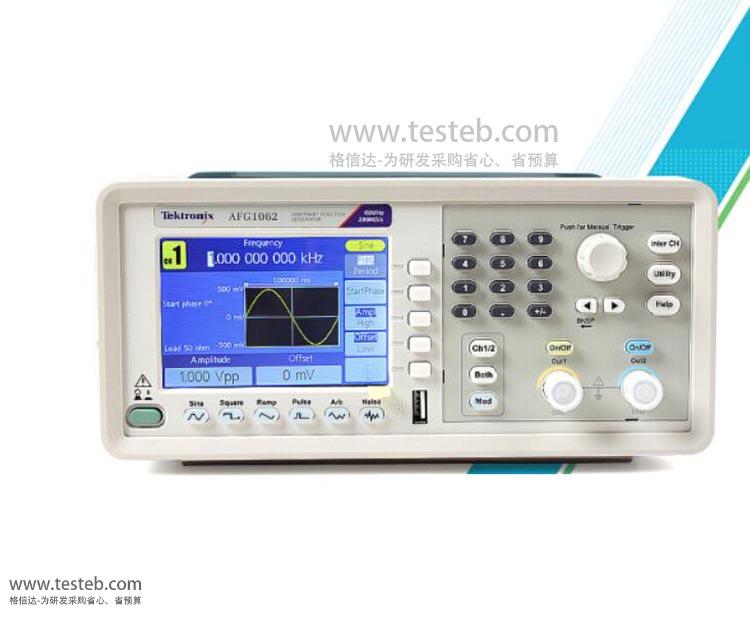

AFG1062圖片

泰克Tektronix AFG1062 信號發生器/信號源規格參數與圖片

美國泰克Tektronix AFG1000系列任意波形發生器提供了性?xún)r(jià)比好的雙通道波形生成工具，1 μHz ~ 25 MHz（AFG1022）或60 MHz（AFG1062）正弦波形范圍，12位或1μHz分辨率和±1 ppm 漂移高穩定性時基，在頻域中提供杰出的信號保真度。由于1 mVp-p 到10 Vp-p 輸出幅度范圍及整個頻率范圍內14 位或1 mVp-p 分辨率，您不必再在輸出幅度和頻率之間進行取舍。泰克AFG1062信號發生器4種運行模式、50 種內置常用波形和內置 200 MHz 頻率計數器，滿足試驗和測試工作中的大多數波形發生需求。3.95 英寸TFT LCD、快捷按鈕、USB 接口和PC 軟件提供了最直觀的儀器配置方式。

泰克Tektronix AFG1000系列任意波形信號發生器特點

3.95英寸專用 TFT 液晶顯示屏，簡便操作面板和菜單功讓使用者更快地掌握使用技巧

雙通道輸出，AFG1062信號發生器具有60MHz正弦波形、30MHz方波，AFG1022型號為25MHz/12.5 MHz

14位，125MS/s 或300MS/s任意波形，8k點或1M點記錄長度，幅度1mVp-p ~ 10Vp-p至50Ω負載

內置正弦波、方波、脈沖波、鋸齒波、噪聲波和45 種常用任意波形，生成各種實驗室測試所需波形

連續模式、掃描、突發和調制模式(AM, FM, PM,ASK, FSK, PSK, PWM)滿足試驗/測試大部分要求

內置 6 位分辨率的 200 MHz 計數器為測量頻率/周期/脈寬/占空比提供了簡便精確的方式

64-MB 非易失內存，存儲任意波形，標配USB主控/設備接口，用于擴大內存和遠程控制

利用外部U盤，免費ArbExpress使得編輯用戶自定義波形變得異常簡便，標配5年保修

Tektronix泰克AFG1062信號發生器規格參數

型號	AFG1022任意信號發生器	AFG1062信號發生器
模擬帶寬/輸出通道	25 MHz，雙通道	60 MHz，雙通道
輸出頻率	1 uHz 到 25 MHz	1 uHz 至 60 MHz
記錄長度	8k 點	1M 點
采樣率	125 MS/s	300 MS/s
垂直分辨率	14 位	14 位
正弦波范圍	1 μHz 至 25 MHz	1 μHz 至 60 MHz
突發模式下的正弦波	2 mHz 至 25 MHz	2 mHz 至 30 MHz
幅度平坦度 (1 Vp-p)	<10 MHz：±0.4 dB ≥10 MHz 且 ≤25 MHz：±0.7 dB	<10 MHz：±0.5dB ≥10 MHz 且 ≤60 MHz：±0.9 dB
諧波失真 (1 Vp-p)	≤10 MHz：< -50 dBc >10 MHz：< -50 dBc	≤10 MHz：< -60 dBc >10 MHz：< -47 dBc
總諧波失真	0.2%（10 Hz 至 20 kHz，1 Vp-p）
相位噪聲典型值	1 MHz：10 kHz 偏置下 < -110 dBc/Hz，1 Vp-p
方波范圍	1 μHz 至 12.5 MHz	1 μHz 至 30 MHz
上升時間/下降時間	<12 ns	<10ns
抖動 (rms)，典型值	<1 ns	<500 ps
過沖	過沖<5%	過沖<5%
任意波形范圍	1 μHz ~ 10 MHz	1 μHz ~ 30 MHz
突發模式下任意波形	2 mHz 到 10 MHz	2 mHz 到 30 MHz
有效模擬帶寬	30 MHz	60 MHz
內存/存儲長度/采樣率	64 MB，2 ~ 8192點，125 MS/s	64 MB，2~ 1M 點，300 MS/s
