安捷倫是德Keysight 33519B函數波形發生器30 MHz帶寬

Keysight是德科技33519B 30MHz波形發生器可為要求最苛刻的測量生成各種信號，提供遠優于傳統 DDS的信號發生能力、保真度和靈活性，無需進行大量編程即可獲得先進的信號創建/編輯能力。

信號發生器/信號源品牌：是德科技 安捷倫Agilent
是德科技 安捷倫Agilent

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 是德科技 安捷倫Agilent信號發生器/信號源33519B
  • 是德科技 安捷倫Agilent信號發生器/信號源33519B
  • 是德科技 安捷倫Agilent信號發生器/信號源33519B

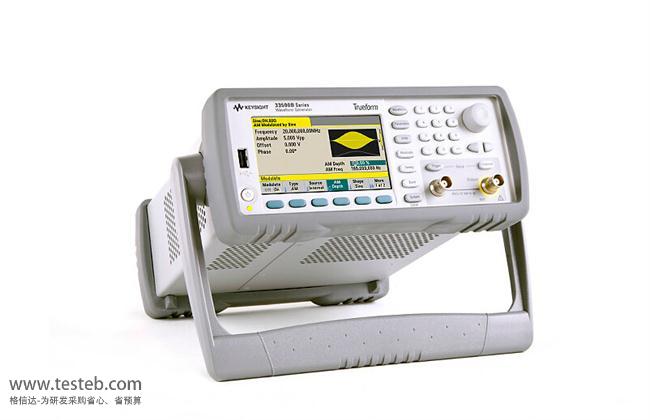

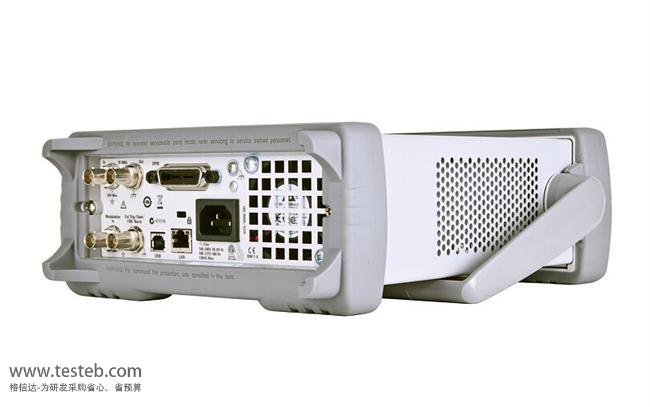

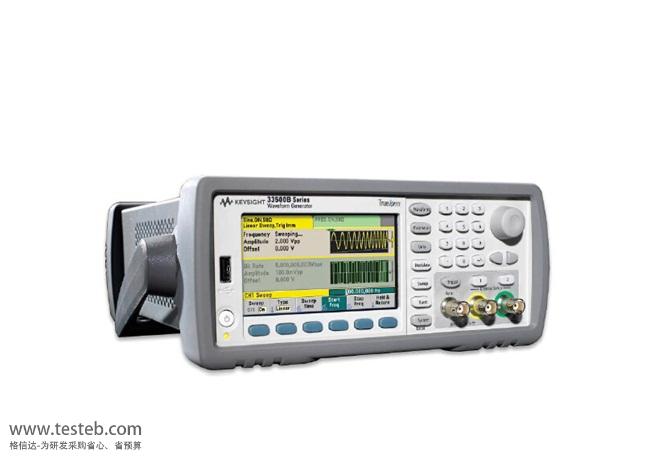

33519B圖片

  • 33519B
  • 33519B
  • 33519B

是德科技 安捷倫Agilent 33519B 信號發生器/信號源規格參數與圖片

是德科技Keysight 33500B系列波形信號發生器采用獨有的 Trueform 信號生成技術，提供遠優于傳統 DDS 的信號發生能力，卓越的性能，無以倫比的保真度和杰出的靈活性，讓您從容應對復雜的測試工作，幫助您加快開發速度和提升產品品質。是德科技33519B函數波形發生器具有波形疊加和合成能力，輕松地在信號中添加噪聲，使用單個通道進行裕量和失真測試。



KEYSIGHT 33500B波形發生器的獨有特性

全帶寬脈沖達20MHz或30MHz，獨立設置上升/下降沿時間

雙通道耦合，頻率和幅度，等向和反向，每通道的起始相位的設置，通道間的相移的設置

是德科技信號發生器對兩個信號求和，獨立頻率和幅度的雙音調制信號，方波加正弦，脈沖加噪聲

逐點任意波形，生成多達1M個采樣點(標準)或16M采樣點(可選)

任意波形可連接在一起，生成多達512個序列

33519B函數信號發生器電壓設置1mVpp的最低輸出電壓范圍，10倍的改善

可設置電壓高限和低限值，以防止被測器件過載

提供標準PRBS碼型、PN7...PN23，選擇PN類型，設置比特率，設置邊沿時間



美國Keysight 33500B波形發生器規格參數

帶寬 20 MHz 20 MHz 30 MHz 30 MHz
通道數 單通道 雙通道 單通道 雙通道
函數波形發生器 是德科技33509B 33510B 33519B函數信號發生器 33520B
任意波形發生器 33511B 33512B任意信號發生器 33521B 33522B信號發生器
波形 標配：正弦波、方波、斜波、脈沖、三角波、高斯噪聲、偽隨機位序列 (PRBS)、直流
內置任意波形：
心率波、指數下降、指數上升、高斯脈沖、迭加正弦波、Lorentz、D-Lorentz、負斜波、sinc
用戶定義任意波形：高達 1 MSa (使用選件 MEM 可達到 16 MSa)， 具有多段波形序列
工作模式和
調制類型		 工作模式：持續、調制、頻率掃描、猝發、輸出選通
調制類型：AM、FM、PM、FSK、BPSK、PWM、和 (SUM)(載波加調制)
正弦波 頻率范圍：1 μHz ~ 20 MHz 或 30 MHz， 1 μHz 分辨率
幅度平坦度：< 100 kHz ±0.10 dB
諧波失真：100 kHz ~ 1 MHz < -50 dBc
方波和脈沖 頻率范圍：1 μHz ~ 20 MHz 或 30 MHz， 1 μHz 分辨率
上升時間和下降時間 (標稱值)：方波8.4 ns固定值，脈沖8.4 ns ~ 1 μs可獨立變化
占空比：0.01% ~ 99.99%
斜波和三角波 頻率范圍：1 μHz ~ 200 kHz， 1 μHz 分辨率
斜波對稱：0.0% ~ 100.0%， 0.1% 分辨率
非線性 (典型值)：< 0.05%， 從信號幅度的 5% 至 95%
高斯噪聲 帶寬 (典型值)：1 mHz ~ 20 MHz 或 30 MHz， 可變
波峰因數 (標稱值)：4.6
任意波形特征 波形長度：每通道 8 點 ~ 1 M 點 (使用選件 002 可達到 16 MSa)， 按 1 個采樣點遞增
采樣率：1 μSa/s ~ 250 MSa/s， 1 μSa/s 分辨率
電壓分辨率：16 比特
帶寬 (-3 dB， 標稱值)：濾波器關閉 40 MHz
上升時間和下降時間：0.35/ 帶寬 (最小 10 ns)， “標準”或“步進”濾波器啟用
穩定時間 (典型值)：< 200 ns 至最終值的 0.5%
抖動 (典型值)：濾波器關閉 < 40 ps rms，“標準”或“步進”濾波器啟用< 5 ps
保修 3年保修期

是德科技33500B信號發生器詳細說明書http://iamabigfatstupidface.com/download/201608/Keysight_33500B.pdf



如果您想要使用復雜的長波形 來測試您設計的產品，需要確保波形發生器具備足夠的存儲器。KEYSIGHT 33519B函數信號發生器標 配了 1 M 點深存儲器，甚至還可以使用16 M點的存儲器選件，而典型 DDS 發生器的存儲器遠小于33500B系列波形發生器。
