日置HIOKI 3561-01電池測試儀測鋰電內阻電壓帶GPIB接口

日本HIOKI日置3561-01電池測試儀用于手機、筆記本電腦等小型鋰電池的出貨及驗收檢測，能夠同時高速檢查內部電阻(IR)和電壓(OCV)，量程分辨率300mΩ/10μΩ、20V/0.1mV，配置GPIB通訊接口可用于高速系統測試生產線中，獨立判斷內阻和電壓及輸出結果。

電池測試儀品牌：日置HIOKI

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

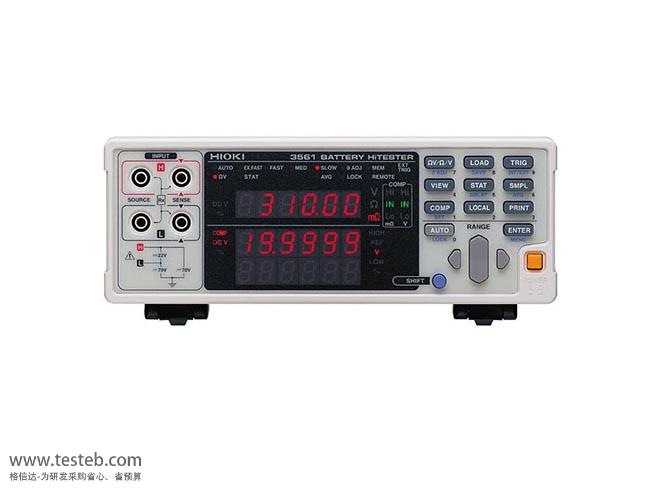

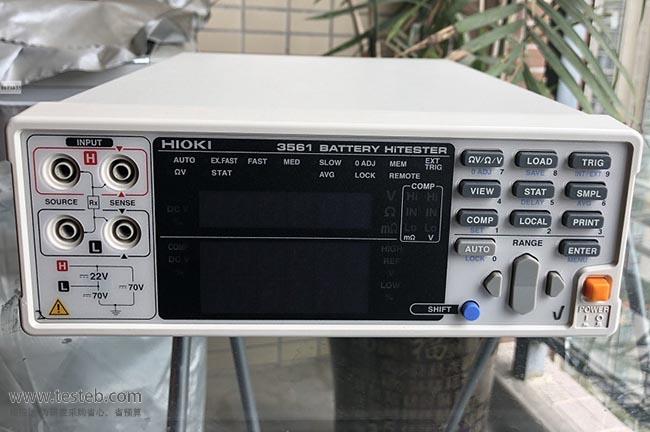

3561-01圖片

日置HIOKI 3561-01 電池測試儀規格參數與圖片

日置電池測試儀HIOKI 3561可同時測量阻抗及電壓，用300mΩ/3Ω量程能夠達到10ms的高速檢查，提高了小型單元量產檢查的效率，電壓量程19.9999V，測量精度0.01%rdg，最適用于單體電池檢查、小型充電鋰離子電池的出貨/驗收。具有比較器判斷功能，可保存和讀取126條測量條件，也可選擇通過外部控制保存的條件。HIOKI 3561-01內阻測試儀帶有GPIB通訊接口，可集成到高速系統測試生產線中，同時高速檢查內部電阻(IR)和電壓(OCV)。

日本日置HIOKI 3561-01電池測試儀測量對象和用途

電壓測量量程：20V，阻抗測量量程：300mΩ/3Ω

適用于手機/便攜式電子產品等的小型鋰電池/二次電池組的高速量產檢查

適用于小型元器件的高速量產檢查

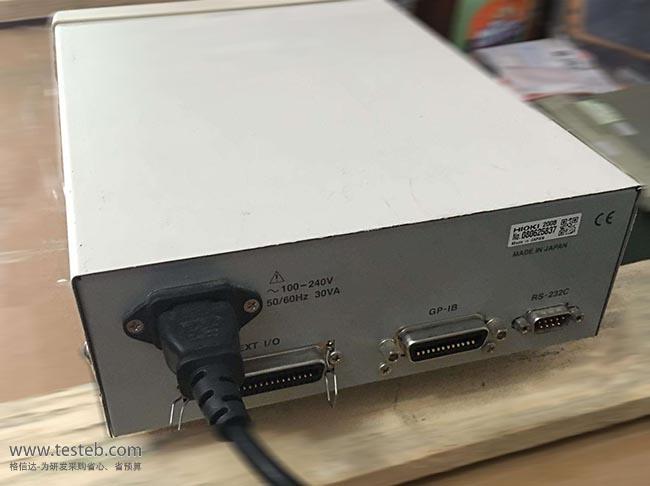

日置3561-01電池測試儀配有GP-IB接口及標配RS-232C通訊接口，可集成在自動化設備系統中

10ms的高速檢查，提高了小型單元量產檢查的效率

高速測量小型元件，阻抗+電壓同時測量10ms以內完成

日置3561內阻儀具有針對品質管理的運算功能，可根據電池種類輸入合格判斷標準值，分別通過比較器獨立判斷電阻和電壓，判斷結果畫面顯示、蜂鳴報警或通過EXT I/O接口輸出至外部。

相對于RS-232接口僅支持一對一連接控制，異步傳輸數據吞吐率低、數度慢、通訊故障率高，系統傳輸距離3米。日置3561-01電池內阻測試儀GPIB高速接口支持一對多并行控制，傳輸速度快、吞吐率高，可快速構成一套ATE自動測試設備，距離總長度可達20米。

日置HIOKI 3561-01內阻測試儀規格參數

量程

電阻：310.00mΩ / 3.1000Ω，分辨率10μΩ / 100μΩ，測試電流10mA / 1mA
電壓： 20V，最大顯示值±19.9999V，分辨率0.1mV

精度

電阻：±0.5% rdg. ±5dgt.
電壓：±0.015% rdg. ±3dgt.

測量電流頻率

1kHz ±0.2Hz

開路端子電壓

7V 蜂值

最大輸入電壓

最大測量電壓：DC ±22V，對地間最大額定電壓：DC±70V

電源及功率

AC100V~240V( 自動切換)，50/60Hz，30VA

額定及阻抗

額定輸入電壓DC±22V，對地間最大額定電壓DC±70V，輸入阻抗約1MΩ

絕緣耐力

電源端口]-[ 保護接地、接口、測量端口] 之間 AC 1.69kV、15s、最大允許電流10mA

通訊接口

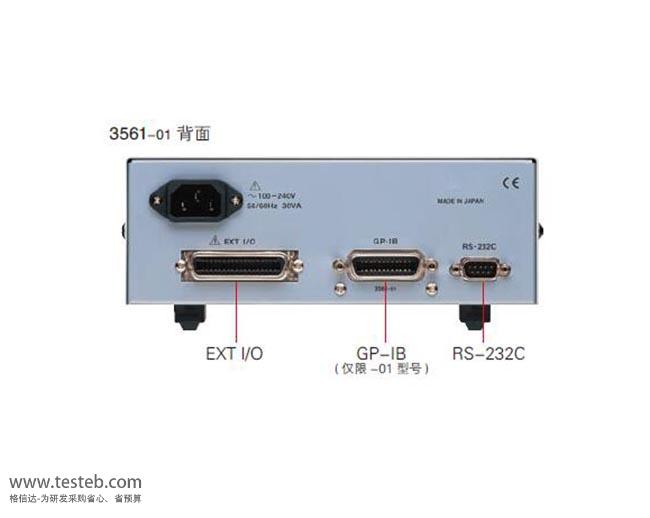

EXT I/O輸入輸出、RS232C連接線、打印機（RS-232C）、GPIB通訊接口

采樣時間

功能	EX.FAST超快	FAST快速模式	MEDIUM中速	SLOW慢速
ΩV（50 Hz）（60 Hz）	7ms	23ms	83ms 69ms	258ms 252ms
Ω （50 Hz）（60 Hz）	4ms	12ms	42ms 35ms	157ms 150ms
V （50 Hz）（60 Hz）	4ms	12ms	42ms 35ms	157ms 150ms
