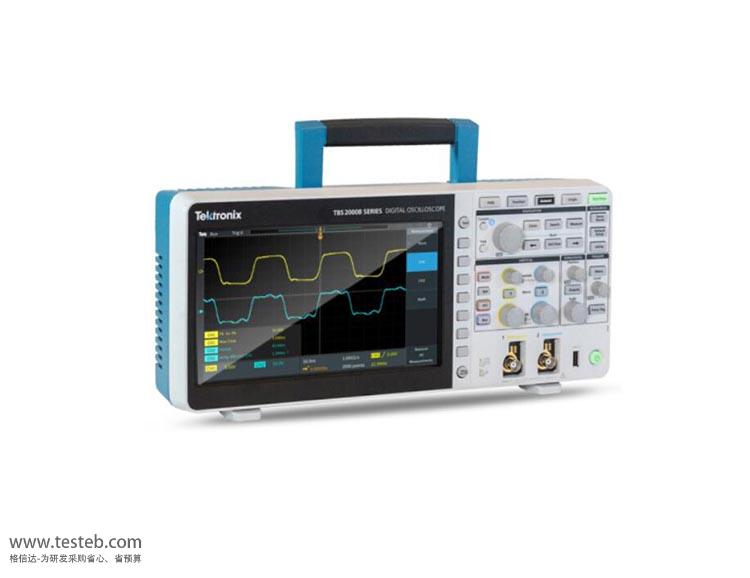

Tektronix泰克TBS2204B示波器200MHz模擬帶寬，4通道，2GS/s采樣率，5M點記錄長度，9英寸WVGA顯示器查看大圖像，提供更清晰的圖，32種自動測量和FFT功能，快速分析波形，TekVPI探頭接口支持傳統無源BNC探頭，還支持最新有源電壓電流探頭，應用范圍極廣。
美國Tektronix TBS2204B數字示波器適合執行示波器的重要工作：查看和測量信號。利用其更大的9英寸顯示屏可以查看更多信號，該顯示屏具有15個水平格，可提供更長的每屏幕時間以 5M記錄長度，從而捕獲長時間窗口。利用易操作的光標和強大的32種自動測量功能測量更多信號。利用TBS2204B示波器Wi-Fi 連接和 100-BaseT以太網端口共享更多信號。TBS2000B 數字示波器具有易于使用的功能，全新的前端設計采用更高的采樣率2GS/s，可降低噪聲并提高有效位，從而提高測量精度。借助全新的波形光標讀數分析信號，就像教科書一樣。

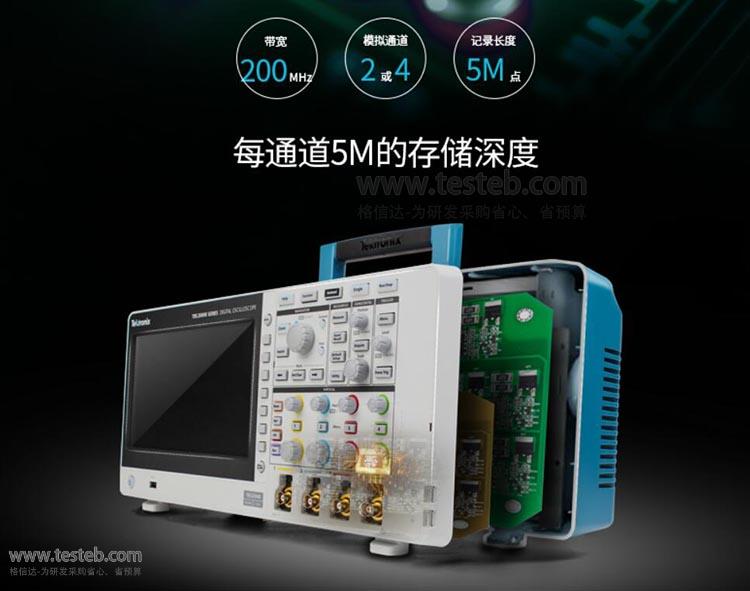

5M 點記錄長度，70MHz~200 MHz帶寬和 2GS/s 采樣率，可捕獲并顯示多得多的信號，從而確保更快地調試和驗證設計
TBS2204B示波器采用全新降噪前端設計，可降低隨機噪聲，提高信號完整性，以及提高測量精度
TekVPI™ 探頭接口支持具有自動縮放和單位設置功能的各種有源探頭、差分探頭和電流探頭
具有搜索和標記功能的波形光標讀數可輕松識別所采集波形中發生的事件
為便于教授基本概念，教師可以禁用自動設置，光標和自動測量
TBS2000B 是第一款通過 USB Wi-Fi 加密狗提供 Wi-Fi 支持的示波器

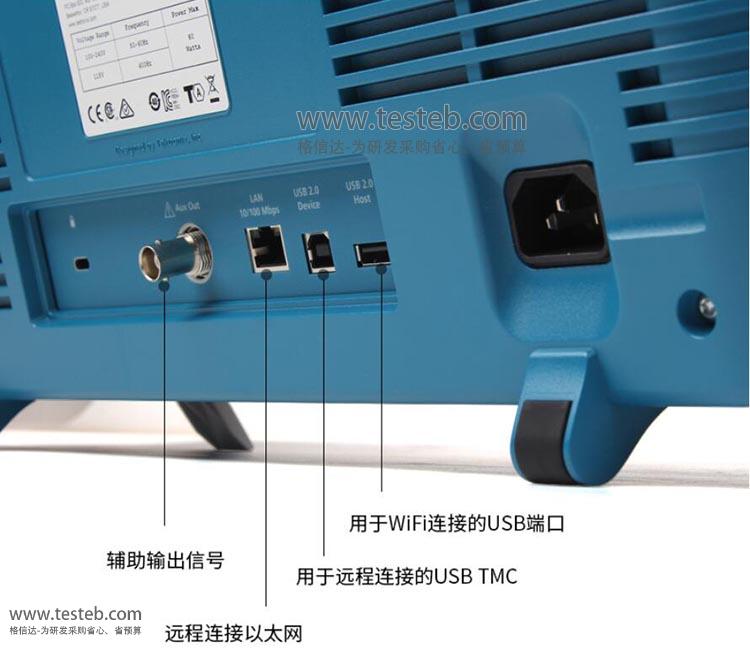

具有2個USB主控端口和1個100-BaseT以太網端口，使與您的實驗室合作伙伴或在全球范圍內共享測量和協作變得很容易
帶寬可現場升級，5 年保修
| 型號 | TBS2072B | TBS2074B | TBS2102B示波器 | TBS2104B | TBS2202B | TBS2204B示波器 |
| 模擬通道 | 2 | 4 | 2通道 | 4 | 2 | 4通道 |
| 帶寬 | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 最大采樣率 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
| 記錄長度 | 5 M 點 | 5 M 點 | 5 M 點 | 5 M 點 | 5 M 點 | 5 M 點 |
| 垂直系統模擬通道 | ||||||
| Hardware bandwidth limits | 20 MHz | |||||
| Input coupling | DC, AC, or GND | |||||
| 輸入阻抗 | 1 MΩ ± 1 %, 13 pF ± 1.5 pF | |||||
| 輸入靈敏度范圍 | 2mV/div 10 V/div | |||||
| 垂直分辨率 | 8 位 | |||||
| 最大輸入電壓，1 MΩ | 300 VRMS，安裝類別 II；峰值 ≤ ±450 V | |||||
| 采集模式 | 采集采樣值，在所有掃描速度下，峰值檢測捕獲最窄 3.5 ns 的毛刺，平均包含 2 ~ 512 個波形 | |||||
| DC 均衡 | DC 均衡± (1 mV +0.1 div) | |||||
| DC增益精度 | ± 2% 10 V/div through 5 mV/div、 ± 3% typical 2 mV/div | |||||
| 水平系統模擬通道 | ||||||
| 時基范圍 | TBS220x:1 ns/格至 100 秒/格，TBS207x, TBS210x: 2 ns/格至 100 秒/格 | |||||
| 時基時延及精度 | -15 格 ~ 5000 s，時延校正范圍±100 ns，精度±25 ppm，在任何 ≥1 ms 間隔上 | |||||
| 數據存儲 | 非易失性內存保留時間，典型值前面板設置、保存的波形、設置和校準常數沒有時間限制。 | |||||
| 波形測量 |
光標：時間、幅度和屏幕；自動測量32 項，一次最多可以在屏幕上顯示其中6 項，測量包括：周期，頻率，上升時間，下降時間，正占空比，負占空比，正脈寬，負脈寬，突發寬度，相位，正過沖，負過沖，峰峰值，幅度，高，低，最大值，最 小值，中間值，周期中間值，RMS，周期RMS，正脈沖數，負脈沖數，上升沿?cái)?shù)，下降沿?cái)?shù)，面積，周 期面積，延遲FR，延遲FF，延遲FR 和延遲RR。 |
|||||
| 輸入/輸出端口 | ||||||
| USB2.0高速主控端口 | 支持USB 海量存儲設備、Wi-Fi 加密狗，前后面板各一個 | |||||
| USB 2.0 高速設備端 |
設備端口—后面板連接器可以通過USBTMC 或GPIB 及TEK-USB-488 與示波器通信或控制示波器 兼容的USB-WIFI 加密狗NETGEAR WNA1000M, WNA3100M, D-LINK DWA-131, TP-LINK TL-WN823N |
|||||
| LAN 端口（以太網） | RJ-45 連接器，支持10/100BASE-T | |||||
TEK泰克示波器規格說明書http://iamabigfatstupidface.com/download/202006/Tektronix_TBS2000B_Oscilloscope.pdf
TBS2072B數字存儲示波器：70 MHz 帶寬, 2 GS/s 采樣率, 2 通道
TBS2074B：70 MHz 帶寬, 2 GS/s 采樣率, 4 通道
TBS2102B：100 MHz 帶寬, 2 GS/s 采樣率, 2 通道
TBS2104B：100 MHz 帶寬, 2 GS/s 采樣率, 4 通道
TBS2202B：200 MHz 帶寬, 2 GS/s 采樣率, 2 通道
TBS2204B示波器：200 MHz 帶寬, 2 GS/s 采樣率, 4 通道

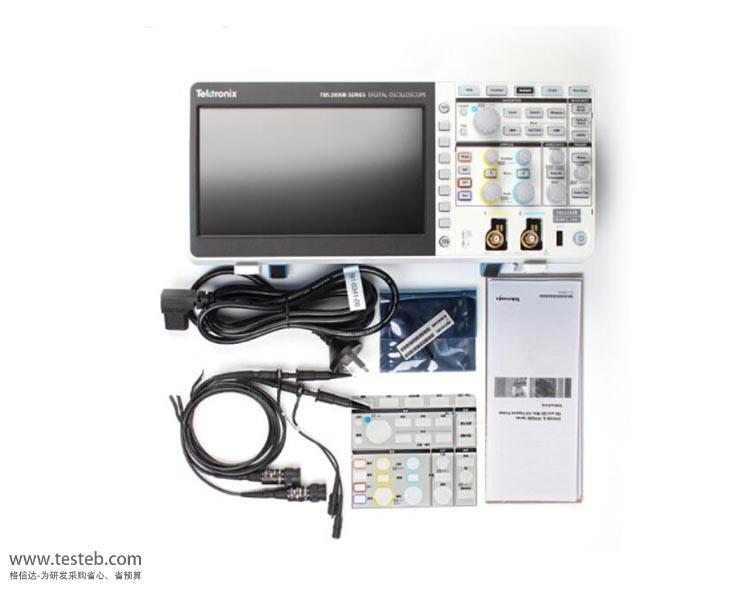

標配附件
TPP0200：200 MHz, 10x 無源探頭 (每條模擬通道一只) 200 MHz 型號
TPP0100：100 MHz, 10x 無源探頭 (每條模擬通道一只) 70 MHz 和 100 MHz 型號
合規和安全說明、程序員手冊、電源線、校準證書，記錄美國國家計量學會和 ISO9001 質量體系認證的溯源性
五年保修，包括所有部件和人工，不包括探頭
選配探頭
P5100A：2.5 kV，500 MHz，100X 高壓無源探頭
TDP0500：具有 ±42 V 差分輸入電壓的 500 MHz TekVPI ® 差分電壓探頭
THDP0200：±1.5 kV 200 MHz 高壓差分探頭
THDP0100：±6 kV 100 MHz 高壓差分探頭
TAP1500：1.5 GHz TekVPI ® 有源電壓探頭
TCP0020：50 MHz TekVPI ® 20 A AC/DC 電流探頭
TCP0030A：120 MHz TekVPI ® 30 A AC/DC 電流探頭
TCP0150：20 MHz TekVPI ® 150 A AC/DC 電流探頭
TCP2020：50 MHz BNC 20 A AC/DC 電流探頭
P5202A：100 MHz，640 V 高壓差分探頭
P5205A：100 MHz，1.3 kV 高壓差分探頭
P5210A：50 MHz，5.6 kV 高壓差分探頭
