HIOKI日置BT3564電池測試儀1000V高電壓0.1mΩ~3kΩ電阻測量

日本日置HIOKI BT3564電池測試儀適用于高壓化的EV、PHEV到住宅用蓄電池等多種電池組出入貨檢查,可對應1000V電壓直接測量,精度0.01%,內阻測量0.1mΩ~3kΩ,含總包電阻/母線電阻,具有模擬輸出功能,提供多種測試線及通訊線。

電池測試儀品牌:日置HIOKI
日置HIOKI

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
BT3564說明書
  • 日置HIOKI內阻/歐姆電阻計BT3564
  • 日置HIOKI內阻/歐姆電阻計BT3564
  • 日置HIOKI內阻/歐姆電阻計BT3564
  • 日置HIOKI內阻/歐姆電阻計BT3564
  • 日置HIOKI內阻/歐姆電阻計BT3564

BT3564圖片

  • BT3564
  • BT3564
  • BT3564
  • BT3564
  • BT3564

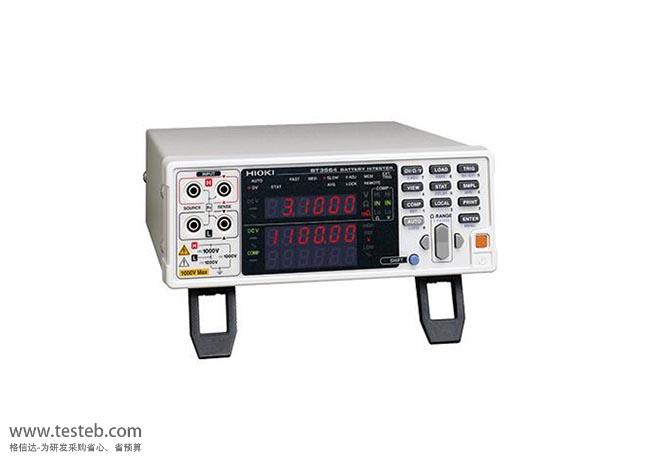

日置HIOKI BT3564 電池測試儀規格參數與圖片

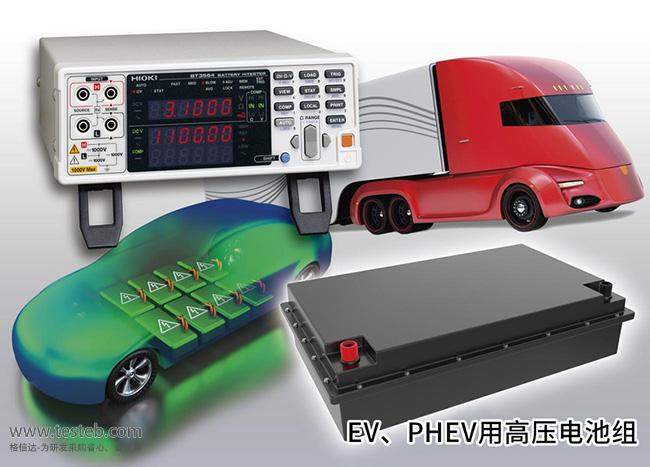

日置HIOKI BT3564高壓電池測試儀適用于從針對高壓化的EV、PHEV到住宅用蓄電池等多種電池組出入貨檢查,最大輸入電壓1000V(BT3563測試儀最高300V),能夠直接測量之前無法測量的300V以上的電池組的內阻,可同時測量內部電阻和電池電壓。日置BT3564電池測試儀電阻測量量程0.1mΩ~3kΩ,分辨率 0.1 µΩ~0.1 Ω,精度±0.5%,電壓測量DC 10V~1000V,分辨率 10µV至1mV,準確度±0.01% rdg. ±3 dgt,搭載高壓測試防火花功能,安全并迅速的測量高壓電池組。搭載電阻測量值的模擬輸出功能,通過記錄儀和數據采集儀組合使用,能夠長時間監測總電阻值的情況。



HIOKI BT3564電池測試儀性能特點

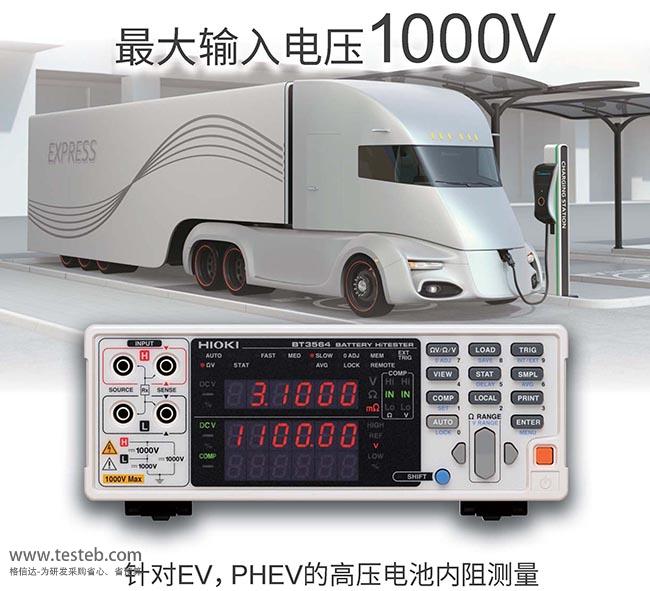

最大輸入電壓1000V,內阻測量0.1mΩ~3kΩ(總包電阻/母線電阻)

適用于針對EV、PHEV的高壓電池的生產線,可同時測量內部電阻和電池電壓

在接觸電池組的電極時會控制流過的電流,并降低火花放電的發生,使測量更安全

日置BT3564電池測試儀使用1000V的探頭選件能安全、輕松的測量高壓電池組

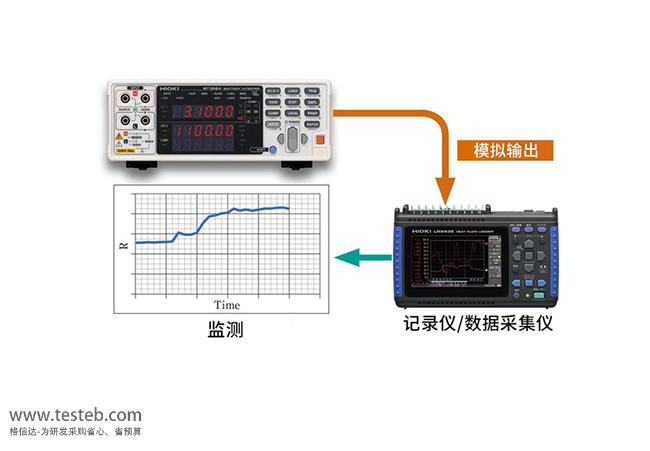

搭載電阻測量值的模擬輸出功能,通過記錄儀和數據采集儀組合實現長時間監測

根據測量用途購買測試線及通訊線

3年保修,精度保證時間1年



日本日置HIOKI BT3564電池測試儀規格參數

最大輸入電壓 額定輸入電壓: DC ±1000 V, 對地最大額定電壓: DC 1000 V
電阻測量量程 3 mΩ (最大顯示3.1000 mΩ, 分辨率 0.1 µΩ,)?
3 kΩ  (最大顯示3.1000 kΩ, 分辨率 0.1 Ω),
7檔切換:3mΩ/0.1 µΩ、30mΩ/1 µΩ、300mΩ/10 µΩ、3Ω/100 µΩ、30Ω/1mΩ、300Ω、3000Ω
測量精度:±0.5% rdg. ±5 dgt. (30 mΩ?3 kΩ量程)、±0.5% rdg. ±10 dgt. (3 mΩ量程)
測量源頻率:1 kHz ±0.2 Hz.
測試電流:100 mA (3 mΩ量程), ?10 µA (3.000 kΩ量程),
開路端子電壓:25 V peak (3/30 mΩ量程), 7 V peak (300 mΩ量程), 4 V peak (3 Ω?3.000 kΩ量程)
電壓測量量程 DC 10 V (分辨率 10µV)?DC 1000 V (分辨率1mV),
3檔切換:10V /10µV、100V /100µV、1000V /1mV(10 mV@1000.00 V~1100.00 V)
HIOKI BT3564電池測試儀電壓精度:±0.01% rdg. ±3 dgt.
顯示 電阻 ±31000,
電壓 ±999999 (僅1000V時±999999 或±110000) LED
采樣時間/采樣率 高速FAST————  ΩV 28ms、Ω 12ms、V 16ms
中速MEDIUM———ΩV 88ms、Ω 42ms、V 46ms
低速SLOW————ΩV 384ms、Ω 276ms、V 281ms
比較器 判定: Hi/IN/Lo (電阻, 電壓分別獨立判定),
綜合判定 (PASS/FAIL、 電阻判定結果和電壓判定結果的AND運算),
畫面顯示, 蜂鳴音, 向外部I/O輸出 (開路集電極, 35 V, DC50 mA max.)
模擬輸出 電阻測量值 (顯示值 DC 0 V~3.1 V)
接口 EXT I/O, RS-232C, 打印機 (通過RS-232C), GP-IB
電源 AC100? 240 V, 50/60 Hz, 30 VA max.
體積及重量 215W × 80H × 329D mm, 2.6 kg
標配附件 使用說明書×1, 電源線 ×1, 使用上的注意事項 ×1

hioki bt3564說明書文檔http://iamabigfatstupidface.com/download/201805/HIOKI_BT3564.pdf



日置電池測試儀BT3564訂貨信息

BT3564電池測試儀

單獨主機,標配含使用說明書、電源線、注意事項手冊,測試線及通訊線另選配

用于1000V高壓電池測試線

L2100針型測試線——A:300mm B:172mm L:1400mm

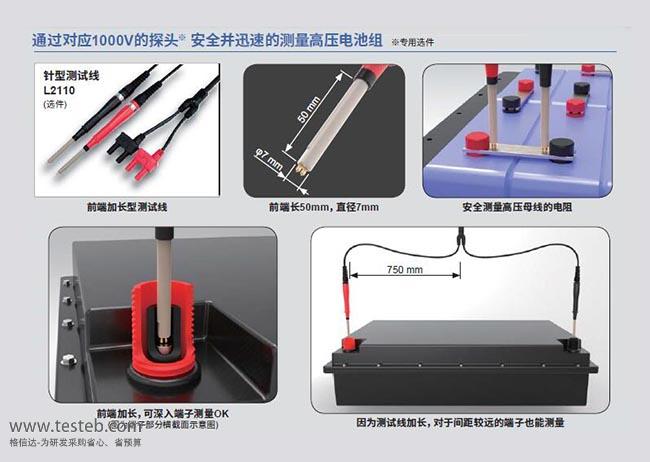

L2110針形測試線——A:750mm, B:215mm, L:1880mm,前端加長50mm 直徑7mm,可深入測量端子、安全測量高壓母線電阻;測試線兩頭之間加長達750mm,因此對于距離較遠的端子也能測量

9772-90針頭——用于替換L2100、L2110探頭前端

Z5038調零板——用于L2110、L2100測試線歸零

用于60V以下電池組測試線

9770針型測試線——DC 70V,針對小電極的測量,單軸1.8mm直徑、0.6mm針尖

9771針型測試線——DC 70V,針對通孔或微小對象,針尖距離0.2mm平行錐款,牙形寬2.2mm

L2107夾型測試線——DC 70V

9467大夾型測試線——DC 50V,直徑29mm

9453 4端子測試線——DC 60V

通訊線

9637 RS-232C通訊電纜,用于PC連接,9pin - 9pin,長1.8m

9151-02 GPIB連接電纜,線長2m
