日本日置HIOKI BT4560電池阻抗分析儀測量時間10秒

HIOKI日置電池阻抗測試儀BT4560采用低頻AC-IR測量的方式，通過使用1Hz以下的低頻來測量電池內部的阻抗，能夠評估鋰電池性能和品質，時間僅需10秒，可同時測量阻抗和電壓，低阻電池測試也能精確。

電池測試儀品牌：日置HIOKI

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

BT4560說明書

BT4560圖片

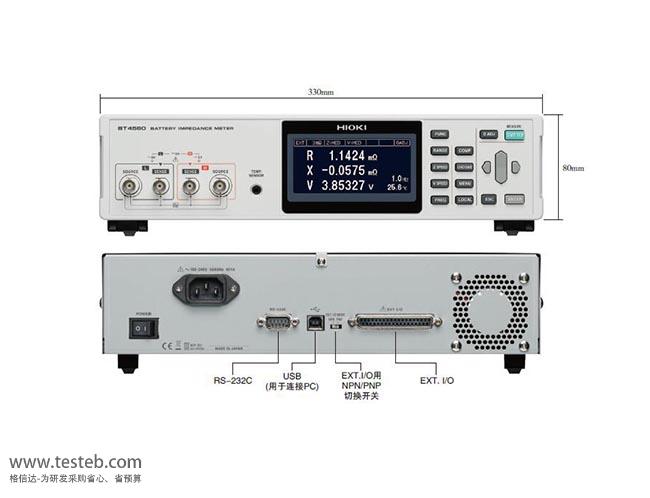

日置HIOKI BT4560 電池測試儀規格參數與圖片

鋰電池廣泛使用在電動汽車、混合動力車、手機、隨身播放設備等領域中，其中用在電動汽車和混合動力車中的鋰電池，需要具備最高水準的性能和品質。以往電池單元的內部電阻測量（DC-IR測量）都是按照預備充電后大電流流過，測量下降電壓這樣的流程進行的。但是，預備充電通暢需要花幾分鐘到幾十分鐘不等的時間。日置HIOKI BT4560電池阻抗分析儀采用無需充放電的低頻AC-IR測量，大幅縮短電池單元內部電阻檢查時間，進行可靠的Li-ion鋰電池判斷僅需10秒，實現高速、高精度、穩定測量。

日置BT4560電池阻抗測試儀主要特點

通過使用BT4560的低波AC-IR測量，大幅縮短了鋰電池評估中所需測量時間，從而提高了測量效率

之前進行這種高精度的低頻AC-IR測量系統價格高達十幾萬元，而BT4560主機價格非常實惠，并實現低頻AC-IC測量

同時進行阻抗測量和高精度DC電壓測量，縮短工時

超低阻測量精度0.4%rdg.±8dgt（測量速度[SLOW]下純電阻測量時），最小分辨率0.1μΩ

高精度DC電壓測量精度0.0035%rdg.±5dgt，最小分辨率10μV

較難受到測量探頭接觸電池時的接觸電阻、測量探頭的布線電阻影響的電路結構，實現穩定測量

提高了產線中的布線的靈活度，而且按照不同用途有夾型探頭和針型測試線可選

使用選件中的溫度傳感器，測量電池周圍的溫度，通過數據管理和聯動，有助于提高測量值的可靠性

支持組裝進自動化設備·生產線

HIOKI BT4560電池阻抗分析儀規格參數

最大輸入電壓	最大5V
測量項目	阻抗、電壓、溫度
阻抗測量	參數：R電阻, X電抗, Z阻抗, θ相位角頻率：0.1 Hz～1050 Hz 量程：3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 測試電流：3 mΩ 量程——1.5 Arms, 10 mΩ量程——500 mArms, 100 mΩ量程——50 mArms
電壓測量	5.00000 V（單量程），分辨率10 μV，測量時間0.1s(Fast)～1.0 s (Slow)
溫度測量	-10.0 ℃～60.0 ℃，分辨率0.1℃，測量時間2.3s
基本精度	阻抗Z：±0.4% rdg. ±(8 to 60) dgt. , 電壓V： ±0.0035% rdg. ±5 dgt. 溫度：±0.5 ℃ (10.0至40.0 ℃時)，±1.0 ℃(測量溫度-10.0 ℃～9.9 ℃、40.1 ℃～60.0 ℃)
功能	比較器，自校準，采樣延遲，平均值，電壓限制，測量阻抗時電位梯度補償，施加交流時防止充放電，按鍵鎖定，系統測試，面板保存·讀取(最大126組)
接口	RS-232C/USB (假設COM接口) ※不能同時使用 EXT. I/O (NPN/PNP可切換)
電源	AC 100～240 V, 50/60 Hz, 80 VA max
尺寸重量	330W × 80H × 293D mm, 3.7 kg
附件	BT4560測試儀主機、電源線×1,使用說明書×1,調零板×1,USB連接線（A-B型）×1, CD-R（通訊說明書，PC應用軟件，USB驅動）×1

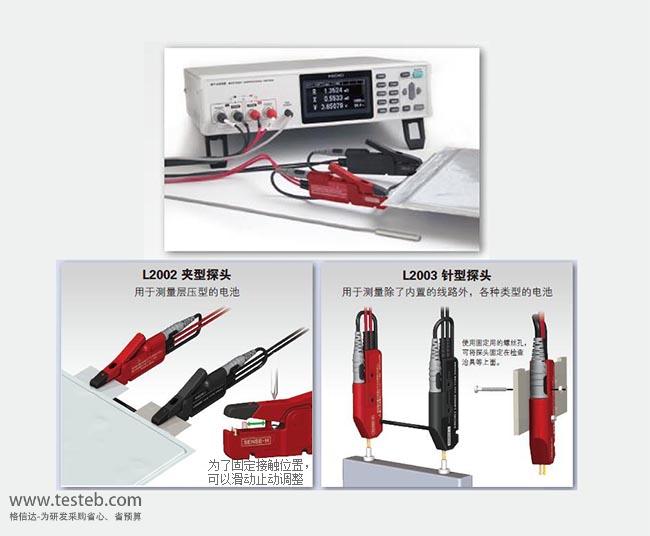

選配附件	L2002夾形探頭：用于測量層壓型的電池，線長1.5m L2003針型探頭：用于測量除了內置的線路外，各種類型的電池，線長1.5m Z2005溫度探頭：線長1m 9637：RS-232C連接線 9pin-9pin 長度1.8m
