四方信達C-Q7U04多網口工控機激光打標刻標系統器和振鏡系統控制

深圳市四方信達科技有限公司是集研發、生產、銷售于一體的高新科技企業，致力于為客戶提供嵌入式工業計算機產品和系統解決方案，包括工控機IPC、工業平板電腦、客制化工控主板、采集卡。四方信達工控擁有從板卡到系統的全程研發和制程控制能力，研發人員配比已超過20％，具備單板電腦核心設計能力，同時提供“平板電腦系統設計”、“BIOS設計”、“嵌入式OS定制”、“機構設計”、“周邊模塊設計”，和“設計工程驗證”、“EMI/EMC調試”。公司自有全制程貼片組裝加工廠，采用進口高速貼片機及光學檢測儀器，以具有豐富經驗的臺灣工控廠團隊為班底，從源頭把關產品質量及產能，為客戶提供具有成本優勢的高質量產品并及時交貨，讓客戶只需專注于自己的核心業務。

激光技術民用化發展很快，已被不少行業采用，以自身無污染、防偽和低廉的維護費用等獨有的優勢，來替代"點陣式墨水噴碼機"在高速運轉的流水線上不停頓、無接觸地為每件產品標注不同的編碼信息。通過刻標軟件發出指令，利用多網口工控機控制刻標系統器和振鏡系統，實現特定位置及特定標記的激光打標。尤其是激光通過灼燒后，效果獨特、不可涂改、無法仿造，具備很強的防偽功能，被廣泛應用在食品、日化、醫藥、通訊器材等產品的生產線上。

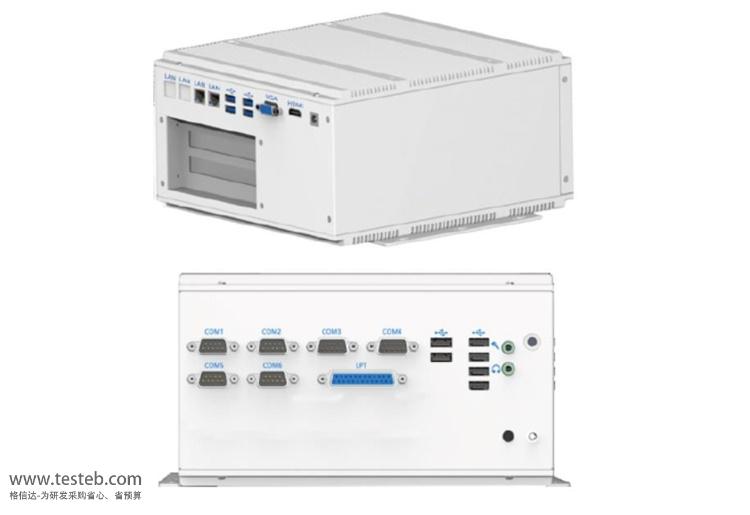

四方信達工控為多家民用激光研發企業提供工控硬件平臺，包括激光打標機、激光金屬切割機、激光雕刻等，產品包括低功耗全長、半長工業CPU卡和嵌入式系工控機等。C-Q7U04多網口工控機采用板貼英特爾®KabyLake-U平臺處理器，支持2 x PCI擴展、2 x RJ45千兆網口、6x串口6xUSB，可選Wi-Fi無線連接，強固式設計抗振動抗沖擊。

在線式激光刻標機設備分別給C-Q7U04工控機和二氧化碳射頻激光器供電，通過刻標軟件，工控機控制刻標系統器和振鏡系統。當需要刻標的物體在生產線上運動時，光電感應器捕捉到物體的運動，返回信號給刻標系統器，刻標系統器在將信號返回給工控機。工控機得到信號后，發出信號給振鏡系統和二氧化碳射頻激光器，振鏡系統調整X向和Y向振鏡，射頻激光器向X和Y振鏡發出光束，偏轉致需要刻標的物體上。

四方信達C-Q7U04多網口工控機激光打標設備系統特點

C-Q7U04工控機支持Intel i3/i5/i7處理器，VGA、HDMI兩種輸出模式，支持獨立雙顯示，4個1000M高速以太網接口

二氧化碳射頻激光器光束質量好，發散度小，全金屬封裝，確保噴刻出來的標記清晰，可識別性強，防偽性能強

振鏡掃描系統，有很高的穩定性，保證了激光刻標的精確性

全中文編輯界面，可直接調用Windows字庫進行編輯刻標，能自定義圖標標刻企業Logo

能進行4行漢字編輯，最大字高為35mm，可根據需要進行刻灼深度的調整，能對生產線進行多角度刻標

支持USB及串口連接，可方便的接USB鼠標、鍵盤對設備進行調試

C-Q7U04工控機技術性能參數

英特爾CPU Core™ i7-7600U, 2.8GHz 4M L2  Cache, 15W TDP

Core™ i5-7200U, 2.5GHz 3M L2  Cache, 15W TDP

Core™ i3-7100U, 2.4GHz 3M L2  Cache, 15W TDP

Pentium® 4415U, 2.3GHz 2M L2  Cache, 15W TDP

Celeron® 3865U, 1.8GHz 2M L2  Cache, 15W TDP

內存：1 x 260-Pin DDR4 SO-DIMM 插槽, 最大支持2133MHz SDRAM 16GB

芯片組：英特爾 SoC 芯片組，LAN芯片：英特爾 I211 AT

datasheet文檔下載地址http://iamabigfatstupidface.com/download/201911/Cindatech_C-Q7U04.pdf

USB：4 x USB2.0 接口   4 x USB3.0 接口

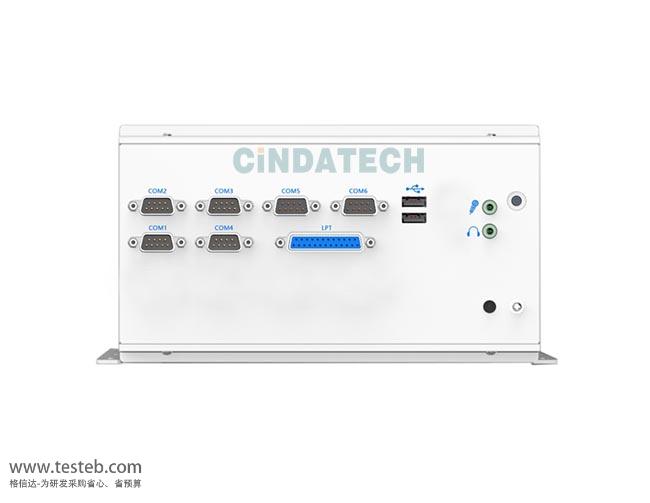

串口：6 x COM 接口(串口1、2支持Rs485/RS232，串口3~6為RS232，可定制支持RS485/RS422)

擴展總線：1 x Mini-Card接口、1 x SIM接口、2 x PCi  接口

LAN：4 x RJ45 GbE 接口（可選2口帶POE）

存儲：1 x mSATA，1 x 2.5''Drive bay

音頻：HD音頻與Realtek ALC662同步

顯示芯片：集成英特爾®核芯顯卡

顯示接口：1 x VGA，1 x HDMI

系統支持：Win7/Win8/Win8.1/Win10/Linux

電源需求：12V電壓輸入

C-Q7U04多網口工控機訂貨信息

C-Q7U04-3865U：搭載英特爾 Celeron® 3865U 處理器

C-Q7U04-4415U：搭載英特爾 Pentium® 4415U 處理器

C-Q7U04-7100U：搭載英特爾 7th Gen.Core™i3-7100U處理器

C-Q7U04-7200U：搭載英特爾 7th Gen.Core™ i5-7200U處理器

C-Q7U04-7600U：搭載英特爾 7th Gen.Core™ i7-7600U處理器

可選內存DDR4 4GB/8GB/16GB，寬溫內存條DDR4 4GB/8GB/16GB

可選存儲64G mSATA、128G mSATA，120G SSD、1T HDD

可選WI-FI模塊，ANT-D11 1 x Wi-Fi 雙波段 2.4G/5G 天線
