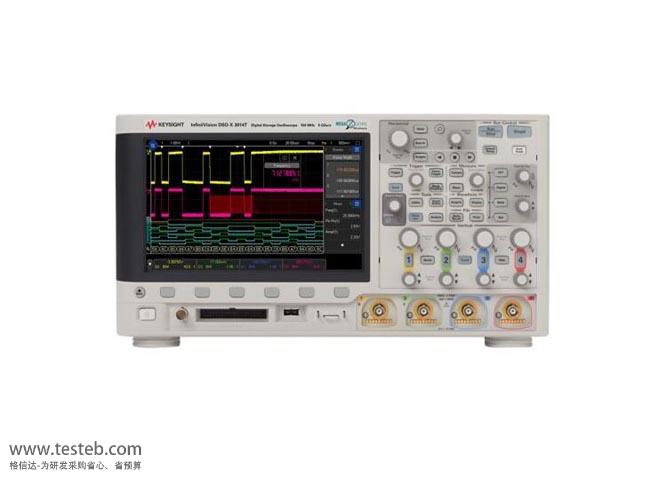

美國Keysight InfiniiVision DSOX3014T示波器具有100MHz測試帶寬，4個模擬通道及5GSa/s采樣率，最大存儲器深度4Mpts采用電容式觸摸屏設計及區域觸摸觸發技術，集6種獨立儀器的功能于一身，是惠普、安捷倫以及是德科技的示波器系列中最成功的一款。
Keysight InfiniiVision 3000TX系列示波器在安捷倫3000A系列的創新性能的基礎上，新增了電容式觸摸屏、觸摸式用戶界面以及獨一無二的區域觸摸觸發技術。所有這些增強特性結合業界領先的毫不妥協的波形捕獲率100萬個波形/秒，可確保您能夠查看完整的信號細節，并能發現任何潛在的問題。DSOX3014T示波器系列重新定義了通用示波器的使用體驗，為您提供所需要的全部性能和功能， 以使您能夠更迅速地進行測量分析，將會幫助您快速解決最棘手的問題。
100 MHz 至 1 GHz測試帶寬，2或4個模擬通道，DSOX 和 MSOX（邏輯分析儀選件增加 16 個數字通道） 型號
最大采樣率5 GSa/s，最大存儲器深度4 Mpts
8.5 英寸電容觸摸屏讓操作和歸檔變得更加簡單，可以加速您的測試
DSOX3014T數字示波器獨有的區域觸控觸發技術支持您在幾秒鐘內輕松隔離信號
高達 1,000,000 波形/秒的更新速率可以讓您查看非常詳細的信號細節
內置 WaveGen 20 MHz ARB、3位電壓表、8 位頻率計數器和累加器選件幫助您快速進行信號調制和表征
硬件串行分析選件可以讓您更迅速地完成串行總線解碼
簡潔的觸控操作、揭示偶發異常、輕松解決問題——讓您的測量變得更加簡單
| 型號 | 3012T |
DSOX3014T MSOX3014T |
DSOX3022T MSOX3022T |
DSOX3024T MSOX3024T |
3032T |
DSOX3034T MSOX3034T |
3052T |
DSOX3054T MSOX3054T |
3102T |
DSOX3104T MSOX3104T |
| 帶寬 | 100 MHz | 100 MHz | 200 MHz | 200 MHz | 350 MHz | 350 MHz | 500 MHz | 500 MHz | 1 GHz | 1 GHz |
| DSOX通道數 | 2 | 4通道 | 2通道 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| MSOX通道數 | 2+16 | 4+16 | 2+16 | 4+16 | 2+16 | 4+16 | 2+16 | 4+16 | 2+16 | 4+16 |
| 采樣率 | 5GSa/s,半通道；2.5GSa/s全部通道 | |||||||||
| 存儲器深度 | 標配4Mpts，標配分段存儲器 | |||||||||
| 波形更新速率 | >1,000,000個波形/秒 | |||||||||
| 顯示屏 | 8.5英寸電容觸摸屏，標配區域觸發 | |||||||||
| 集成 | (六合一)(選件) 示波器、邏輯分析、20MHz任意波形/函數發生器、3位電壓表、8位計數器 | |||||||||
| 觸發 | InfiniiScan Zone觸摸觸發+標準觸發模式 | |||||||||
| 先進的運算 | 標配,同時顯示1個函數和FFT | |||||||||
| 連通性 | USB2.0(支持鼠標和鍵盤),選件LAN、視頻、GPIB | |||||||||
| 可升級 | 帶寬、MSO、WaveGen、串行協議觸發和解碼、DVM、8位計數器、其它應用軟件 | |||||||||
| 分析 | 分段存儲器、搜索和導航、先進的運算功能、極限/模板測試(選件)、選通FFT | |||||||||
| 功能擴展選件 | 串行協議選件I2C, SPI, UART, CAN, CAN-FD, CAN symbolic, SENT, LIN, FlexRay, I2S, MIL-STD1553, ARINC429 | |||||||||
| 尺寸及重量 | 381mm寬x204mm高x142mm深，凈重4.0千克，裝運4.2KG | |||||||||
KEYSIGHT是德3000T示波器規格說明書http://iamabigfatstupidface.com/download/201808/KEYSIGHT_DSOX3000T.pdf
標準配置示波器
DSOX3012T：100 MHz，2通道……MSOX3012T：100 MHz，2+16通道……
DSOX3014T：100 MHz，4通道……MSOX3014T：100 MHz，4+16通道……
DSOX3022T：200 MHz，2通道……MSOX3022T：200 MHz，2+16通道……
DSOX3024T：200 MHz，4通道……MSOX3024T：200 MHz，4+16通道……
DSOX3032T：350 MHz，2通道……MSOX3032T：350 MHz，2+16通道……
DSOX3034T：350 MHz，4通道……MSOX3034T：350 MHz，4+16通道……
DSOX3052T：500 MHz，2通道……MSOX3052T：500 MHz，2+16通道……
DSOX3054T：500 MHz，4通道……MSOX3054T：500 MHz，4+16通道……
DSOX3102T：1 GHz帶寬，2通道……MSOX3102T：1 GHz，2+16通道……
DSOX3104T：1 GHz帶寬，4通道……MSOX3104T：1 GHz，4+16通道……
示波器探頭
N2843A：無源探頭，500MHz，10:1，系列所有型號標配 (每通道配置一個探頭)
N2756A：16數字通道MSO電纜，MSOX型號和DSOX6MSO的標配
N2870A：無源探頭，35MHz，1:1，1MΩ，選件（及以下均為選配）
10076B：無源探頭，250MHz，100:1衰減(4kV)
N2795A：有源單端探頭，1GHz，1pF，1MΩ，AutoProbe接口
N2797A：極限溫度有源單端探頭，1.5GHz
N2750A：InfiniiMode差分探頭，1.5GHz，700fF，200kΩ，AutoProbe接口
N2790A：差分有源探頭100MHz，±1.4kV，配有AutoProbe
N2791A：差分有源探頭250MHz，±700V
N2818A：200MHz10:1差分探頭配有AutoProbe接口
N2819A：800MHz10:1差分探頭配有AutoProbe接口
1147B：AC/DC電流探頭，50MHz，15A，配有AutoProbe
N2893A：AC/DC電流探頭，100MHz，15A，配有AutoProbe
N2820A：2通道高靈敏度電流探頭，50uA：至5A
其它選件
DSOXLAN：LAN/VGA連接模塊選件
DSOXGPIB：GPIB連接模塊
DSOX3AERO MIL-STD1553和ARINC429、DSOX3AUDIO 音頻(I2S)
DSOXT3AUTO汽車(CAN/CANFD/LIN)、DSOX3COMP計算機(RS232/UART)、DSOX3EMBD嵌入式(I2C,SPI)
DSOX3MASK模板極限測試、DSOX3PWR功率分析應用軟件、DSOX3VID增強視頻/電視應用軟件套件、
DSOX3WAVEGEN WaveGen 20MHz AWG、DSOXDVMCTR集成的數字電壓表/8位計數器
DSOXT3APPBNDL：適用于3000TX系列軟件應用捆綁套件
