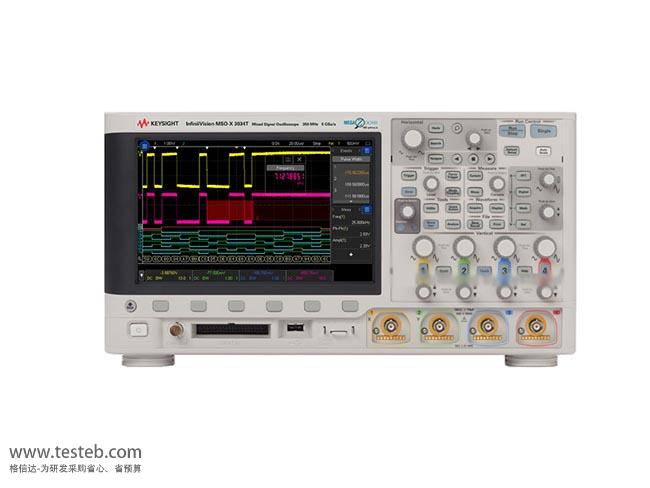

KEYSIGHT MSOX3034T示波器帶寬350MHz，4個模擬通道和16個數字通道混合信號，采樣率可達5 GSa/s，電容式觸摸屏支持區域觸摸觸發，輕松隔離信號，高達100萬個波形/秒的更新速率，可選硬件串行分析選件進行串行總線解碼分析。
100 MHz 至 1 GHz測試帶寬，2或4個模擬通道，DSOX系列、MSOX系列（加16個數字通道）
最大采樣率5 GSa/s，最大存儲器深度4 Mpts
高達1000000即100萬波形/秒的更新速率，可以查看非常詳細的信號細節
MSOX3034T混合信號示波器帶寬350 MHz，4 個模擬通道和16個數字通道，全通道2.5GHz采樣率
8.5 英寸電容觸摸屏讓操作和歸檔變得更加簡單，加速測試

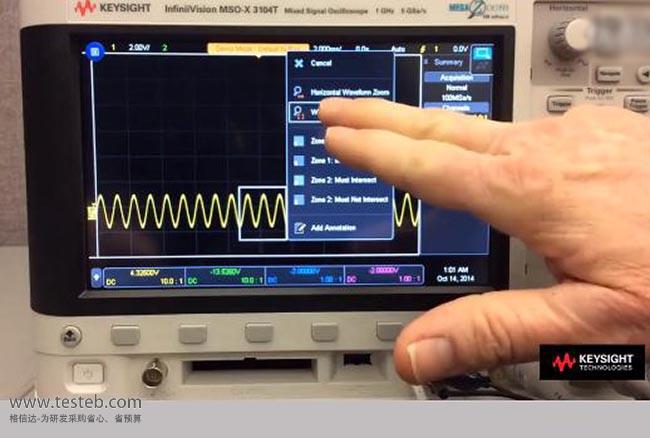

獨有的區域觸控觸發技術支持您在幾秒鐘內輕松隔離信號，簡潔的觸控操作、揭示偶發異常、輕松解決問題
內置 WaveGen 20 MHz ARB、3位電壓表、8 位頻率計數器和累加器選件幫助您快速進行信號調制和表征
DSOX3000T/MSOX3000T示波器硬件串行分析選件可以讓您更迅速地完成串行總線解碼
| 型號 | 3012T |
DSOX3014T MSOX3014T |
DSOX3022T MSOX3022T |
DSOX3024T MSOX3024T |
3032T |
DSOX3034T MSOX3034T |
3052T |
DSOX3054T MSOX3054T |
3102T |
DSOX3104T MSOX3104T |
| 帶寬 | 100 MHz | 100 MHz | 200 MHz | 200 MHz | 350 MHz | 350 MHz | 500 MHz | 500 MHz | 1 GHz | 1 GHz |
| DSOX通道數 | 2 | 4通道 | 2通道 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| MSOX通道數 | 2+16 | 4+16 | 2+16 | 4+16 | 2+16 | 4+16 | 2+16 | 4+16 | 2+16 | 4+16 |
| 采樣率 | 5GSa/s,半通道；2.5GSa/s全部通道 | |||||||||
| 存儲器深度 | 標配4Mpts，標配分段存儲器 | |||||||||
| 波形更新速率 | >1,000,000個波形/秒 | |||||||||
| 顯示屏 | 8.5英寸電容觸摸屏，標配區域觸發 | |||||||||
| 集成 | (六合一)(選件) 示波器、邏輯分析、20MHz任意波形/函數發生器、3位電壓表、8位計數器 | |||||||||
| 觸發 | InfiniiScan Zone觸摸觸發+標準觸發模式 | |||||||||
| 先進的運算 | 標配,同時顯示1個函數和FFT | |||||||||
| 連通性 | USB2.0(支持鼠標和鍵盤),選件LAN、視頻、GPIB | |||||||||
| 可升級 | 帶寬、MSO、WaveGen、串行協議觸發和解碼、DVM、8位計數器、其它應用軟件 | |||||||||
| 分析 | 分段存儲器、搜索和導航、先進的運算功能、極限/模板測試(選件)、選通FFT | |||||||||
| 功能擴展選件 | 串行協議選件I2C, SPI, UART, CAN, CAN-FD, CAN symbolic, SENT, LIN, FlexRay, I2S, MIL-STD1553, ARINC429 | |||||||||
| 尺寸及重量 | 381mm寬x204mm高x142mm深，凈重4.0千克，裝運4.2KG | |||||||||
KEYSIGHT DSOX/MSOX3000T示波器規格說明書http://iamabigfatstupidface.com/download/201808/KEYSIGHT_DSOX3000T.pdf
DSOX3012T：100 MHz，2通道、混合信號MSOX3012T：100 MHz，2+16通道……
DSOX3014T：100 MHz，4通道、MSOX3014T：100 MHz，4+16通道……
DSOX3022T：200 MHz，2通道、MSOX3022T：200 MHz，2+16通道……
DSOX3024T：200 MHz，4通道、MSOX3024T：200 MHz，4+16通道……
DSOX3032T：350 MHz，2通道、MSOX3032T：350 MHz，2+16通道……
DSOX3034T：350 MHz，4通道、混合信號示波器MSOX3034T：350 MHz，4+16通道……
DSOX3052T：500 MHz，2通道、MSOX3052T：500 MHz，2+16通道……
DSOX3054T：500 MHz，4通道、MSOX3054T：500 MHz，4+16通道……
DSOX3102T：1 GHz帶寬，2通道……MSOX3102T：1 GHz，2+16通道……
DSOX3104T示波器帶寬1GHz，4通道、MSOX3104T：1 GHz，4+16通道……
示波器探頭
N2843A無源探頭，500MHz，10:1，系列所有型號標配 (每通道配置一個探頭)
N2756A：16數字通道MSO電纜，MSOX型號和DSOX6MSO的標配
N2870A無源探頭，35MHz，1:1，1MΩ，選件（及以下均為選配）
10076B無源探頭，250MHz，100:1衰減(4kV)
N2795A：有源單端探頭，1GHz，1pF，1MΩ，AutoProbe接口
N2797A：極限溫度有源單端探頭，1.5GHz
N2750A：InfiniiMode差分探頭，1.5GHz，700fF，200kΩ，AutoProbe接口
N2790A差分探頭100MHz，±1400V，配有AutoProbe
N2791A：差分有源探頭250MHz，±700V
N2818A：200MHz10:1差分探頭配有AutoProbe接口
N2819A：800MHz10:1差分探頭配有AutoProbe接口
1147B AC/DC電流探頭，50MHz，15A，配有AutoProbe
N2893A電流探頭AC/DC，100MHz，15A，配有AutoProbe
N2820A：2通道高靈敏度電流探頭，50uA：至5A
其它選件：DSOXT3APPBNDL軟件套件及單獨軟件選件DSOXT3AUTO、DSOX3EMBD、DSOX3WAVEGEN
