FT3129-22相序表用于電氣設備檢查,如電線的活線檢查和簡易檢電,檢相功能正相時發出短鳴音,反相時發出長鳴音來區分,三相電源的相順一目了然。

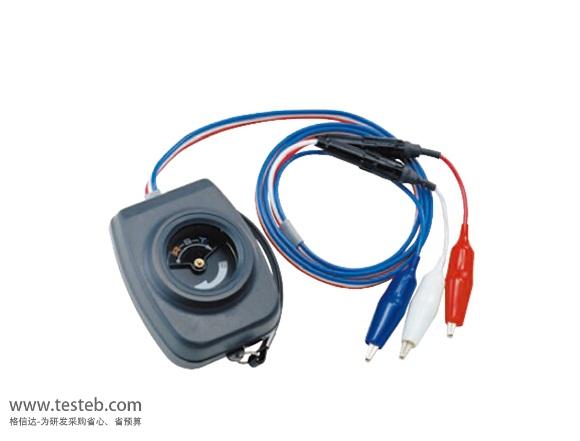

日本日置相序表FT3129-21、FT3129-22非接觸式相序表可在在護套線上直接進行檢相,LED的轉動顯示,三相電源的相順一目了然。FT3129-22相位計操作電壓范圍可達1000V,可測試導線最大外徑φ40mm的絕緣導線。日置3126-01相序表則具有小巧的圓盤,根據圓盤的旋轉方向,判斷3相電源的相位,電壓量程110~480 V AC,頻率 40~70 Hz。
檢相(正相、反相),帶電檢查
非接觸式,在被測電壓的上面進行檢相
夾住500mm²相當?shù)谋粶y電線即可
FT3129-21操作電壓范圍AC70~600V 45~66Hz,最大導線φ17mm
FT3129-22操作電壓范圍AC70~1000V 45~66Hz,最大導線φ40mm
LED燈轉動顯示,三相電源的相順一目了然
正相時發出短鳴音,反相時發出長鳴音來區分
電線的活線檢查& 簡易檢電
停止使用15分鐘后會自動切斷電源
日置FT3129相序表帶有磁性可固定于配電盤上
CATIII 1000V/CATIV 600V
型號 | FT3129-21相序表 | FT3129-22相位計 |
功能 | 正相/反相檢相、帶電檢查 | |
電壓設定范圍 |
AC70~600V 45~66Hz(正弦波、連續輸入)、 導靜電式檢出 |
AC70~1000V 45~66Hz(正弦波,連續輸入)、 導靜電式檢出 |
可接觸導線直徑 | 外徑φ2.4mm~φ17mm的絕緣電線 | 外徑φ7~40 mm(導線斷面積500mm²相當)以內的絕緣電線 |
顯示 |
[正相]檢相燈4燈按順時針轉動方向順次亮燈&短鳴音 [反相]檢相燈4燈按逆時針轉動方向順次亮燈&長鳴音 [活電]電壓設定范圍內R-S, S-T燈點燈 |
|
電池檢查 | 電源ON時:ON指示燈亮燈、電池使用時:ON指示燈忽閃忽滅 | |
自動電源切斷 | 打開電源后、大概15鐘后電源自動切斷 | |
供應電源 | 5號錳電池(R6P) × 2, 連續使用時間70小時 | |
使用場所 | 屋內,海拔2000m;使用溫度濕度范圍0~40℃,80%rh以下 | |
體積及重量 | 70W × 75H × 30Dmm, 240g, 電線電纜長: 0.7m | |
附件 | 攜帶盒(1),背帶(1), 5號錳電池(R6P) × 2, 旋式軟管(1) |
日置ft3129說明書http://iamabigfatstupidface.com/download/201604/HIOKI_FT3129_3126.pdf
