固緯100M示波器GDS-1102-U數字示波器

固緯GDS-1102U數字示波器100MHz帶寬，2輸入通道，具有250MSa/s實時采樣率和25GSa/s等效采樣率，超高性價比完全為用戶所青睞，滿足多樣化教學要求和基本工業需要。

數字示波器品牌：固緯GWINSTEK
固緯GWINSTEK

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 固緯GWINSTEK示波器與探頭GDS-1102U

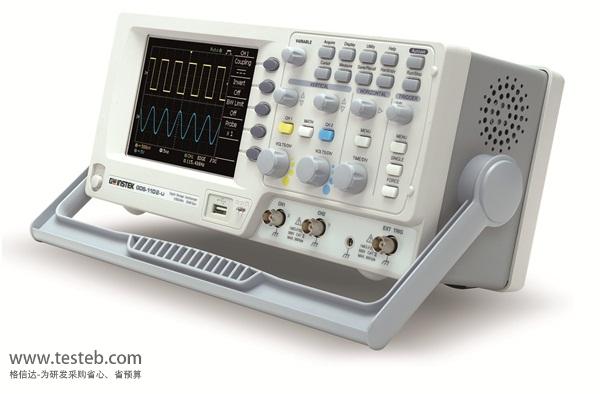

GDS-1102U圖片

  • GDS-1102U

固緯GWINSTEK GDS-1102U 數字示波器規格參數與圖片

固緯示波器GDS-1000-U系列是一款通用雙通道示波器，提供50MHz~100MHz帶寬，采用雙采樣模式，250MSa/s實時采樣率和25GSa/s等效采樣率，用戶可以靈活選擇?？焖俨ㄐ翁幚砟芰?、先進的觸發功能、2.5kg輕量設計，滿足多樣化教學要求和基本工業需要。GDS-1102-U示波器的超高性價比完全為用戶所青睞，結合直觀的儀器接口設計和5.7’’彩色TFT LCD顯示器，用戶可以感受到無與倫比的測量樂趣。



固緯GDS-1102-U數字示波器系列技術規格

　固緯示波器 　 GDS-1052-U數字示波器 GDS-1072-U數字示波器 GDS-1102-U數字示波器
垂直 通道 2 2 2
帶寬 DC~50MHz(-3dB) DC~70MHz(-3dB) DC~100MHz(-3dB)
上升時間 約＜7ns 約＜5ns 約＜3.5ns
靈敏度 2mV/div~10V/div(1-2-5步進)
精確度 ±(3%×|讀值|+0.1div+1mV)
輸入耦合 AC，DC，GND
輸入阻抗 1MΩ±2%，約15pF
極性 正常，反相
最大輸入 300V(DC+AC峰值)，CAT II
波形信號處理 +，-，F(xiàn)FT
偏移范圍 2mV/div~50mV/div：±0.4V；100mV/div~500mV/div：±4V；1V/div~5V/div：±40V；10V/div：±300V
帶寬限制 20MHz(-3dB)
觸發 觸發源 CH1、CH2、Line、外部
模式 自動、正常、單次、TV、邊沿、脈沖寬度
耦合 AC、DC、低頻抑制、高頻抑制、噪聲抑制
靈敏度 DC~25MHz：約0.5div或5mV；25MHz~50/70/100MHz：約1.5div或15mV
外部觸發 范圍 ±15V
靈敏度 DC~25MHz：約50mV；25M~50/70/100MHz：約100mV
輸入阻抗 1MΩ±2%，約16pF
最大輸入 300V(DC+AC峰值)，CAT II
光標和測量 電壓測量 Vpp，Vamp，Vavg，Vrms，Vhi，Vlo，Vmax，Vmin，上升前激電壓/過激電壓，下降前激電壓/過激電壓
時間測量 頻率、周期、上升時間、下降時間、正脈寬、負脈寬、占空比
光標測量 光標之間的電壓差(ΔV)，光標之間的時間差(ΔT)
自動計數 6位分辨率；精確度：±2%；信號源：除視頻觸發模式外，所有可用的觸發源
調整探棒
補償信號		 頻率范圍 1kHz~100kHz，1kHz/STEP
占空比范圍 5%~95%；5%/STEP
控制面板功能 自動設置 自動調整垂直VOLT/DIV、水平TIME/DIV和觸發準位
保存設置 多達15組測量條件
保存波形 15組波形
接口   USB Device：USB1.1&2.0全速兼容，USB Host：圖像(BMP)波形數據(CSV)和設置(SET)
尺寸&重量，電源   310(W)×142(H)×140(D)mm，約 2.5kg ，線性電壓范圍：AC 100V~240V，48Hz~63Hz，自動選擇
