Gwinstek固緯 GDS-2204A數字儲存示波器 200MHz,4通道

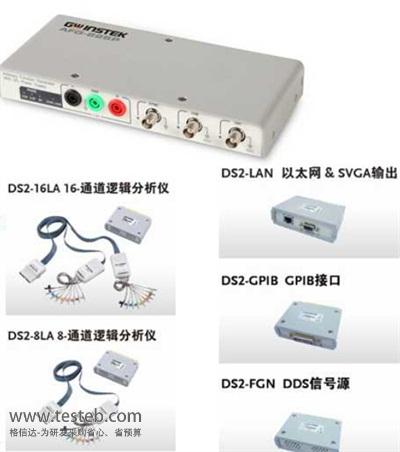

固緯數字示波器GDS-2204A 200MHz帶寬示波器，提供4模擬輸入通道，豐富且隨時擴充的應用接口，可選8或16通道邏輯儀，數模信號同時進行分析，可以選購AFG-125P/225P任意波信號發生器以及邏輯分析儀組合成全新多功能實驗工作站，成為五合一的數字示波器。

數字示波器品牌：固緯GWINSTEK

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

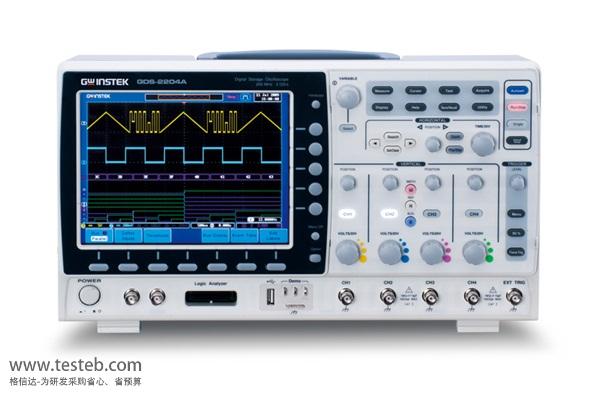

GDS-2204A圖片

固緯GWINSTEK GDS-2204A 數字示波器規格參數與圖片

GDS-2000A系列數字存儲示波器體現了一種高價值的設計構思，包括2GSa/s采樣率、2M記錄長度、2/4輸入通道、超大彩色LCD顯示屏以及VPO (Visual Persistence Oscilloscope)技術，80,000wfms/s的更新率可以快速完成波形捕獲和處理。固緯GDS-2000A系列示波器具有300MHz、200MHz、100MHz和70MHz四種帶寬，2和4組輸入通道，整個系列涵蓋GDS-2072A,GDS-2074A,GDS-2102A示波器,GDS-2104A,GDS-2202A,GDS-2204A,GDS-2302A,GDS-2304A共8種機型，具體規格參數如下。

固緯GDS-2204A示波器及GDS-2000A系列數字示波器技術規格

		GDS-2072A	GDS-2074A	GDS-2102A	GDS-2104A	GDS-2202A	GDS-2204A	GDS-2302A	GDS-2304A
垂直系統	通道	2	4	2	4	2	4	2	4
	帶寬	DC~70MHz		DC~100MHz		DC~200MHz		DC~300MHz
		(-3dB)		(-3dB)		(-3dB)		(-3dB)
	上升時間	5ns		3.5ns		1.75ns		1.17ns
	帶寬限制	20MHz		20MHz		20M/100MHz		20M/100M/200MHz
	(-3dB)
	垂直分辨率	8 bit@1MΩ: 1mV~10V
	輸入耦合	AC, DC, GND
	輸入阻抗	1MΩ// 16pF
	精確度	當2mV/div 或更大檔位時 ,精確度為±(3% X \|讀值\| + 0.1div + 1mV)

		當1mV/div 時 ,精確度為±(5% X \|讀值\| + 0.1div + 1mV)
		(量測方式是以平均16次以上的模式并將水平位置設為零)
	極性	正向 &反向
	最大輸入電壓	300V (DC+AC Peak), CAT I
	偏移范圍	1mV/div ~ 20mV/div : ±0.5V
		50mV/div ~ 200mV/div : ±5V
		500mV/div ~ 5V/div : ±50V
		10V/div : ±500V
	波形信號處理	+, -, ×, ÷, FFT, FFTrms ,微分 ,積分 ,開根號
		FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman-Harris.
