[停產]GRPAHTEC日本圖技GL220數據記錄儀

GRPAHTEC圖技GL220 10通道便攜式記錄儀可進行電壓、溫度、濕度、邏輯和脈沖輸入采集，GL220價格便宜，它提高了可對應多樣化測量用途的功能性與操作性，從研究開發到生產線現場，可一人一臺進行使用。

數據采集器/溫度記錄儀品牌：圖技Graphtec

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

GL220說明書

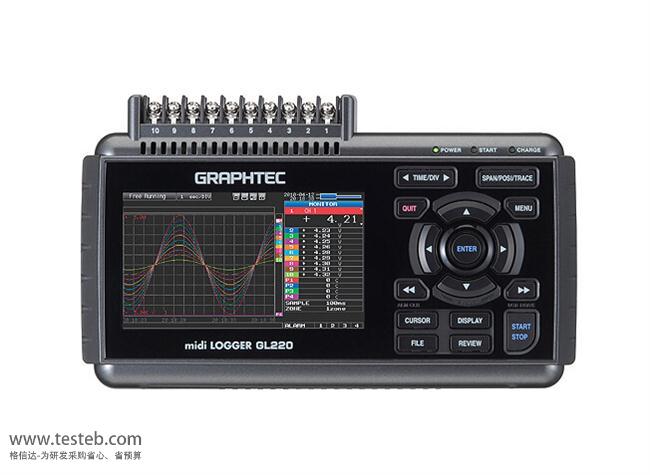

GL220圖片

圖技Graphtec GL220 數據采集器/溫度記錄儀規格參數與圖片

圖技GL220便攜式數據記錄儀特點

10通道絕緣多功能鍵輸入，體積小巧

同時采用不受各類輸入信號通道間影響的全通道絕緣輸入方式，無須再為線路擔憂

溫度、濕度及電壓等不同的測量對象僅需一臺便可完成測量

輸入信號支持電壓、溫度、濕度、脈沖、邏輯

觸發輸入或外部采樣輸入1ch 、邏輯輸入或脈沖輸入4ch，

模擬輸入通道數10 ch，警報輸出4ch

最高支持10ms取樣

4.3英寸大型寬屏TFT彩色液晶

4GB大容量內嵌存儲器

Graphtec GL220溫度記錄儀搭載循環采集功能

支持GL-Connection軟件，可同時連接增加的GL系列

GRPAHTEC midi LOGGER GL220數據記錄儀用途應用

分析裝置的數據記錄：收錄臭氧濃度測量裝置的信號，并長時間收集臭氧濃度的變化情況

測量恒溫槽內的工作溫度：通過對使用恒溫槽的電子部件進行溫度評估試驗測量電子部件各部分的溫度

電池的評估試驗：GL220數據采集器測量燃料電池各部分的單位電池電壓及溫度

圖技GL系列溫度記錄儀型號對比表

型號	通道數	可擴展至	采樣頻率	內置存儲容量
GL220溫度記錄儀	10	-	10ms	4G
GL820溫度數據采集器	20	200	10ms	4G
GL900-4高速數據記錄儀	4	-	10us	512M
GL900-8高速數據采集器	8	-	10us	512M
GL1100-16大容量數據采集記錄儀	2-16	16	15ns	40G
GL1100-32大容量數據記錄儀	2-32	32	15ns	40G

日本圖技GL220數據記錄儀規格參數

模擬輸入通道的數量		10 CH
外部輸入/輸出	輸入* 1	觸發或采樣輸入1路，邏輯或脈沖輸入4通道
	輸出* 1	報警輸出4路
采樣間隔		10毫秒到1小時（為10ms到50ms，電壓只有有限的通道），外部
時間刻度		1秒到24小時/除法
觸發 功能	行動	由觸發啟動或停止捕獲數據
	來源	啟動：關閉，輸入信號，報警，外部* 1，時鐘，星期或時間
		停止：關，輸入信號，報警，外接* 1，時鐘，星期或時間
	組合	OR或AND條件信號或信號的邊緣水平
	條件	模擬：上升，下降，窗口，窗口出
		脈沖：上升，下降，窗口，窗口出
		邏輯：上升或下降
報警功能	檢測方法	等級或邊緣的信號
	條件	模擬：上升，下降，窗口，窗口出
		脈沖：上升，下降，窗口，窗口出
		邏輯：上升，下降
	報警輸出* 1	4通道，輸出類型：集電極開路（上拉電阻的10kΩ）
脈沖輸入功能* 1	累積計數模式	從開始測量積累的脈沖數 范圍：50，500，5 K，50 K，500 K，5米，50米，500米計數/ FS
	即時計數模式	計數每采樣間隔的脈沖數 范圍：50，500，5K，50K，500K，5米，50米，500米計數/ FS
	旋轉數 （RPM）模式	計數每秒的脈沖數，然后將它轉換到RPM 范圍：50RPM，500RPM，5krpm，50krpm 500krpm，5Mrpm，50Mrpm，500Mrpm / FS
	最大輸入脈沖率	脈沖/秒或每采樣間隔50K計數，使用16位計數器
計算功能	通道之間	加法，減法，乘法和司模擬輸入
	統計	選擇兩個平均值，峰值，最大，最小，RMS的計算
搜索功能		搜索模擬信號電平，邏輯或脈沖捕獲的數據或報警點的值
接口PC		USB（全速）
存儲設備		內置快閃記憶體（2千兆字節），USB存儲設備* 2
數據保存功能	捕獲的數據	到內置的閃存或USB存儲設備的數據直接節省
	其他	設置條件下，屏幕拷貝
環捕捉模式		功能：開/關，采集點數量：1000到200萬（捕獲數據的大小，將有限的可用內存的1 / 3）
存儲設備模擬		USB存儲器仿真模式（傳輸或刪除內置存儲器中的文件）
工程規模功能		縮放（電壓測量：四點是必要的規模輸出，溫度測量兩點是必要的規模輸出）每個通道的輸出和輸入信號的參考點設置的基礎上。
顯示	尺寸	4.3英寸TFT彩色LCD（WQVGA：480 × 272點）
	格式	波形+數字，波形+數字，擴展數字只計算
工作環境		0 to 45 °C, 5 to 85 %R，（當工作與電池組的0至40 ° C，電池充電15至35 ° C）
動力源		AC適配器（100至240伏特，50/60赫茲），直流電源（8.5至24 V DC，最大26.4 V）3電池 3
電力消費		29 VA或更低（使用AC適配器時，顯示液晶）
外形尺寸		approx.約194 x 117 x 42 mm
重量		520克（不包括AC適配器和電池）

圖技GL220說明書http://iamabigfatstupidface.com/download/201510/Graphtec_GL220.pdf

Graphtec圖技GL220數據采集器模擬輸入規格

輸入端子類型			螺絲端子（M3螺絲）
輸入法			掃描光MOS繼電器，所有通道隔離，平衡輸入
測量范圍	電壓		20，50，100，200，500 mV時，1，2，5，10，20，50伏，和1-5V / FS
	溫度		熱電偶：K，J，E，T，R，S，B，N和W（WRe5 26）
	濕度		0至100％（使用濕度傳感器（可選的B - 530），接通電源只有一個傳感器）
過濾器			關，2，5，10，20，40（在所選號碼的移動平均）
測量精度* 4	電壓		0.1 % of FS
	溫度	熱電偶	測量范圍	測量精度
		R/S	0 °C ≤ TS ≤ 100 °C 100 °C < TS ≤ 300 °C R: 300 °C < TS ≤ 1600 °C S: 300 °C < TS ≤ 1760 °C	± 5.2 °C ±（0.05％讀數+ 2.0℃） ±（0.05％讀數+ 2.0℃）
		B	400 °C ≤ TS ≤ 600 °C 600 °C < TS ≤ 1820 °C	± 3.5 °C ±（0.05％讀數+ 2.0℃）
		K	-200 °C ≤ TS ≤ -100 °C -100 °C < TS ≤ 1370 °C	±（0.05％讀數+ 2.0℃） ±±（0.05％讀數+ 1.0 ° C）
		E	-200 °C ≤ TS ≤ -100 °C -100 °C < TS ≤ 800 °C	±（0.05％讀數+ 2.0℃） ±（0.05％讀數+ 1.0 ° C）
		T	-200 °C ≤ TS ≤ -100 °C -100 °C < TS ≤ 400 °C	±（0.1％讀數+ 1.5° C。） ±（0.1％讀數± 0.5° C）
		J	-200 °C ≤ TS ≤ -100 °C -100 °C < TS ≤ 100 °C 100 °C < TS ≤ 1100 °C	± 2.7 °C ± 1.7 °C ±（0.05％讀數+ 1.0 ° C）
		N	0 °C ≤ TS ≤ 1300 °C	±（0.1％讀數+ 1.0 ° C）
		W	0 °C ≤ TS ≤ 2000 °C	±（0.1％讀數+ 1.5 ° C。）
			冷端補償（RJC）：± 0.5℃
A / D轉換器			Δ型，16位（有效分辨率：1 / 40，000全方位測量）
最大輸入電壓	在+ / - 終端		60V pp
	通道之間		60V pp
	通道/ GND之間		60V pp
耐壓	通道之間		350V PP（1分鐘）
	通道間（- ）/ GND		350V PP（1分鐘）
