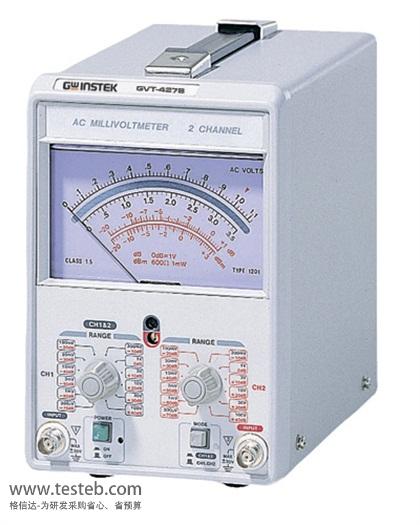

固緯GVT-427B交流毫伏表具有雙通道,頻率測量范圍10Hz ~ 1MHz,是用來測量正弦電壓的交流電壓表,主要用于測量毫伏級以下的毫伏、微伏交流電壓。
一般萬用表的交流電壓檔只能測量1伏以上的交流電壓,而且測量交流電壓的頻率一般不超過1千赫。固緯GVT-427B毫伏表測量的最小量程是10毫伏,測量電壓的頻率可以由50赫到100千赫,是測量音頻放大電路必備的儀表之一。
固緯GVT427B毫伏表使用三個普通晶體管、一塊100微安表頭和一些其他元件,電路簡單,制作容易。被測信號電壓從接線柱輸入到毫伏表中,10毫伏檔不經衰減直接輸入,也就是毫伏表的最高靈敏度是10毫伏。R19是為提高輸入阻抗而設置的。D1、D2是為防止輸入電壓過大,使BGl的召B~E結被擊穿而設置的。BG1~BG3組成三級阻容耦合音頻放大器。由BG2集電極經過C5、R29、W到BGl發射極引入的負反饋有穩定增益、減小放大器失真的作用,調整W可以調整毫伏表的靈敏度。
GVT427B毫伏表輸入 | |
電壓范圍 | 300μV ~ 100V 滿刻度 12 檔 |
分貝范圍 | -70db ~ +40db 12 檔 |
準確度 | +3% 滿刻度 |
操作模式 | 通道 1 與 通道 2 獨立分開,或以通道 1 同步 |
頻率響應 | 20Hz ~ 100kHz+3%, 10Hz ~ 1MHz+10% (參考值1 kHz) |
阻抗 | 1MΩ, 約 40pF |
GVT-427B毫伏表輸出 | |
準位 | 滿刻度時,約 0.1Vrms |
失真 | 小于 2% |
使用電源 | 交流 115V/230V±10%, 50/60Hz |
附件 | 電源線 x 1, 操作手冊 x 1, 測試線 x 2 |
尺寸&重量 | 142(寬) × 210(高) × 235(長) mm,約 2.8 公斤 |
