日置HIOKI L2101夾型測試線RM3544微電阻計探頭

HIOKI日置RM3544/RM3544-01微電阻計使用L2101夾型測試線及L2102/L2103針型探頭，可高速測量馬達/變壓器等線圈、電源觸點的接觸電阻，保險絲或電阻器、導電橡膠、板材等各種材料的直流電阻。

微歐計品牌：日置HIOKI

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

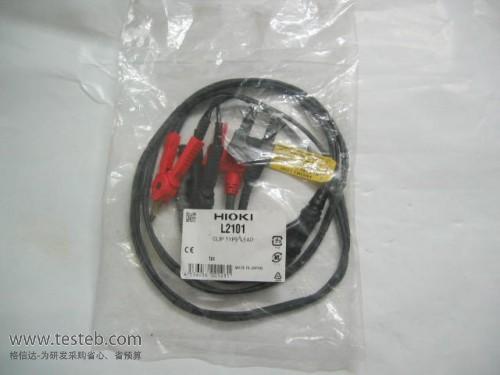

HIOKI-L2101圖片

日置HIOKI HIOKI-L2101 微歐計規格參數與圖片

日置HIOKI用于生產線、維護保養的微電阻計RM3544/RM3544-01數字微歐計可高速并高精度地測量馬達·變壓器等線圈、電源觸點的接觸電阻，保險絲或電阻器、導電橡膠、板材等各種材料的直流電阻。日置RM3544微歐計適用于生產線上的調整·檢查或驗收測試。RM3548微電阻計則擁有便攜式的外形，可測量從µΩ到MΩ的電阻，適用于各種電機繞組的溫升實驗和大型設備的生產或維護保養。

適用于生產線手動測量的探頭

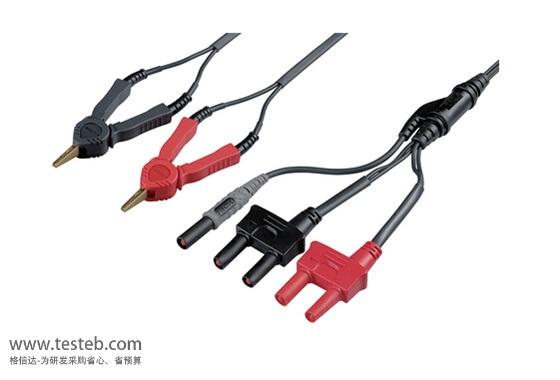

L2101夾型測試線L2101探頭

L2102針型測試線

L2103針型測試線

L2104四端子測試線

測量對象

■ 馬達、電磁線圈、扼流線圈、變壓器、線束

■ 觸點、線束、連接器、繼電器觸點、開關

■ 導電涂料、導電橡膠

■ 保險絲、電阻器、加熱器、電線、焊接處

日本日置HIOKI RM3544微電阻計RM3544-01臺式數字微歐計規格參數

電阻測量檔位量程	30 mΩ (大顯示35.000 mΩ, 分辨率1 μΩ)～ 3 MΩ量程 (大顯示3.5000 MΩ, 分辨率100 Ω), 9檔切換基本精度: ±0.020 % rdg. ±0.007 % f.s.
測量電流	[30mΩ量程時] DC 300 mA～[3MΩ量程時] DC 500 nA
開路端口電壓	大DC 5.5 V
溫度測量	-10.0～99.9℃, 基本精度: ±0.50℃ (和溫度探頭Z2001的組合精度)
測量速度	FAST (50Hz: 21ms, 60Hz: 18ms), MED (101ms), SLOW (401ms)
顯示更新率	無規定
功能	溫度補償功能，比較器(ABS/REF%)，鎖鍵（OFF/菜單鎖定/全部鎖定），顯示位數選擇功能（5位/4位），電源頻率設置（AUTO/50Hz/60Hz），縮放，判斷音設置，自動保持，平均值，面板保存/讀取
存儲功能	無
通訊接口	[僅RM3544-01] 從RS-232C/打印機 (RS-232C)/USB中選擇任意一種
電源	AC100～240 V, 50/60 Hz, 額定功率: 15 VA
體積及重量	215W × 80H × 166D mm, [RM3544] 0.9 kg, [RM3544-01] 1.0 kg
附件	[RM3544微歐計] 電源線×1, 夾型測試線L2101×1, 使用說明書×1, 保險絲×1 [RM3544-01] 電源線×1, 夾型測試線L2101 ×1, EXT I/O用公頭連接器×1, 使用說明書×1, 應用光盤×1, USB連接線(A - B 型) ×1, 保險絲×1

日本HIOKI RM3544微歐計電阻測量精度

量程檔位	大測量范圍/分辨率	精度±(%rdg. + %f.s.)		測量電流	開路電壓
量程檔位	大測量范圍/分辨率	FAST	MED/SLOW	測量電流	開路電壓
30mΩ	35.000mΩ，1μΩ	0.030+0.080	0.030+0.070	300mA	5.5Vmax
300mΩ	350.00mΩ，10μΩ	0.025+0.017	0.025+0.014	300mA
3Ω	3.5000Ω，100μΩ	0.025+0.017	0.025+0.014	30mA
30Ω	35.000Ω，1mΩ	0.020+0.010	0.020+0.007	10mA
300Ω	350.00Ω，10mΩ	0.020+0.010	0.020+0.007	1mA
3kΩ	3.5000kΩ，100mΩ	0.020+0.010	0.020+0.007	1mA
30kΩ	35.000kΩ，1Ω	0.020+0.010	0.020+0.007	100μA
300kΩ	350.00kΩ，10Ω	0.040+0.010	0.040+0.007	5μA
3MΩ	3.5000MΩ，100Ω	0.200+0.010	0.200+0.007	500nA
