日置HIOKI IM3533 LCR測試儀1mHz~200KHz電容電感阻抗高速高精度測量

日本HIOKI IM3533 LCR METER是一款極具性價比的高端測試儀，測量頻率1mHz-200kHz，精度±0.05%，內置低阻抗高精度模式可有效測量電容的C值、電感(線圈·變壓器)的DCR和L-Q以及土壤的腐蝕性評估、智能鎖防盜碼的天線阻抗測量，IM3533-01能測量L,C復合零件等各種被測物的頻率特性，2ms的快速測試時間。

LCR測試儀/電橋表品牌：日置HIOKI
日置HIOKI

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 日置HIOKILCR測試儀/電橋表IM3533
  • 日置HIOKILCR測試儀/電橋表IM3533
  • 日置HIOKILCR測試儀/電橋表IM3533
  • 日置HIOKILCR測試儀/電橋表IM3533
  • 日置HIOKILCR測試儀/電橋表IM3533

IM3533圖片

  • IM3533
  • IM3533
  • IM3533
  • IM3533
  • IM3533

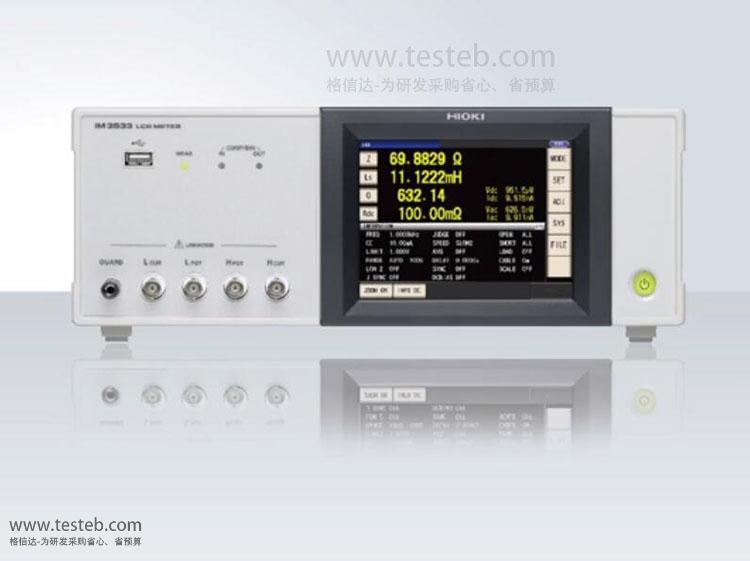

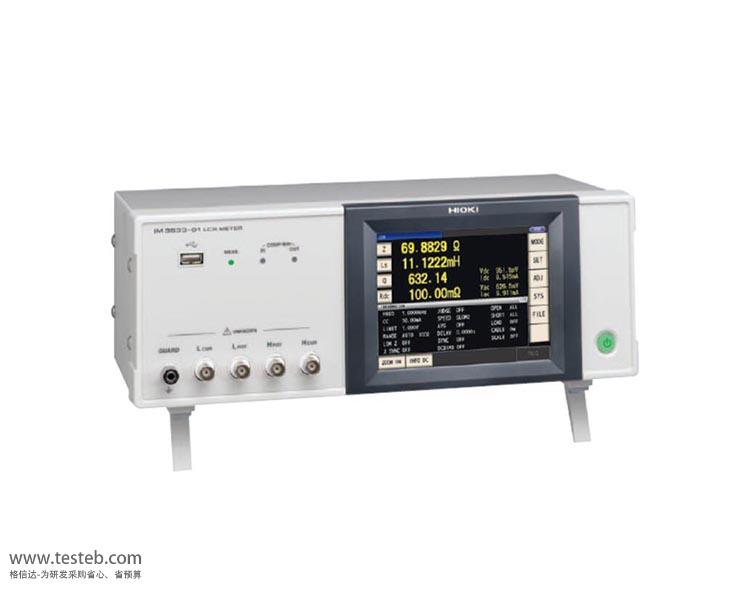

日置HIOKI IM3533 LCR測試儀/電橋表規格參數與圖片

日本日置LCR測試儀IM3533、IM3533-01基本精度達到±0.05%，大范圍的測量頻率1mHz~200kHz，最快2ms高速測量，通過斷線檢查功能提高了測量、匝數比&互阻抗測量等的可信度，相比以往產品實現了高性能多功能，是一款極具性價比的高端測試儀，覆蓋從產線到研發領域。



 HIOKI IM3533 LCR測試儀特點

基本精度±0.05％，測量范圍廣，DC,40Hz～200kHz，5mV～5V，10μA～50mA

在例如C-D和ESR這樣的混合測量條件下，不間斷測試，速度是以往產品的10倍

內置的低阻抗高精度模式可有效測量低感應或鋁電解電容的等效串聯電阻

日置IM3533測試儀通過變壓器測量專用界面，能夠測量匝數比N，漏感M，電感差ΔL和溫度補償DCR

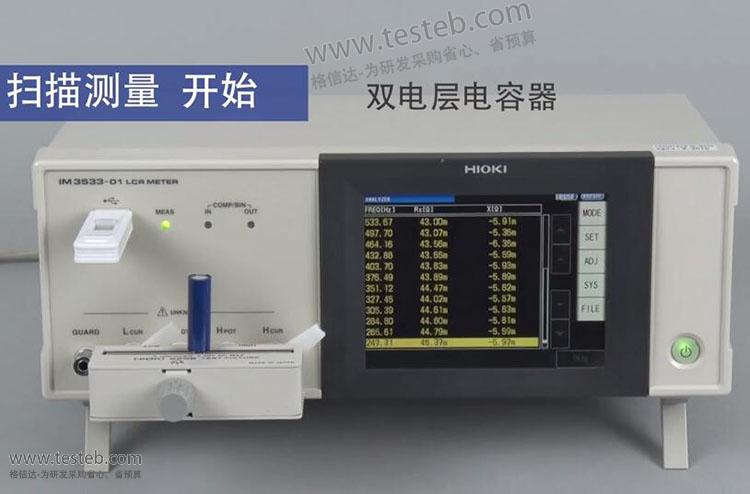

IM3533-01能根據指定的頻率范圍和頻率列表，改變最大801點的頻率后自動進行測量

除標準0m/1m以外的2m/4m電纜設置，內置比較器和BIN功能，2ms的快速測試時間

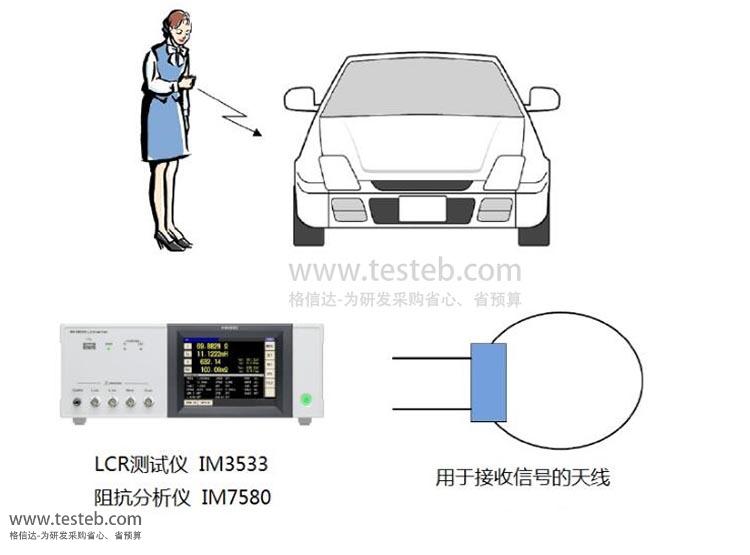

應用舉例：測量電容的C-D和ESR，極性電容的C值，測量電感(線圈·變壓器)的DCR和L-Q，變壓器·卷線測量，土壤的腐蝕性評估，智能鎖·防盜碼的天線阻抗測量；IM3533-01能測量L,C復合零件等各種被測物的頻率特性。

可施加-5V~5V內部DC偏壓進行測量，如鉭電容等有機電容也能放心進行測量



日置HIOKI IM3523/IM3533 LCR METER測試儀技術參數

型號 日置IM3523 LCR測試儀 IM3533 LCR測試儀 IM3533-01測試分析儀
測量模式 LCR模式：
單一條件測量

連續測量模式：
通過已保存的條件連續測量(2條)

用于電線零件、管腳元件和SMD元件
 		 LCR模式：
單一條件測量

變壓器測量模式：
N匝數比, M漏感, ΔL電感差

連續測量模式：
通過保存的條件進行連續測量
LCR模式(最多60條)		 LCR模式：單一條件測量
變壓器測量模式：N,M,ΔL
連續測量模式：
通過已保存的條件進行連續測量
LCR模式(最多60條)
分析模式(最多2條)
分析模式：用測量頻率掃描
(測量點2~801, 常規掃頻明細顯示)
測量參數 Z阻抗[Ω]、Y導納[Ω]、θ相位角[°]、
Rs等效串聯電阻=ESR[Ω]、
Rp并聯等效電路的電阻[Ω]、DCR
X電抗[Ω]、G電導率[S]、B電納[S]、
Cs串聯等效電路的靜電容量[F]、
Cp并聯等效電路的靜電容量[F]、
Ls串聯等效電路的電感[H]、
Lp并聯等效電路的電感[H]、
D損失系數=tanδ、Q因素(Q=1/D）		 Z, Y, θ, Rs(ESR), Rp, DCR(直流電阻),
X, G, B, Cs, Cp, Ls, Lp, D(tanδ), Q,
N匝數比, M漏感, ΔL電感差, T

應用覆蓋線圈&變壓器生產到研發等諸多領域，
及電容電感，電氣化學
量 程 100 mΩ~100 MΩ, 10檔量程, (所有參數通過Z規定)，主機能保存32000組數據
顯示范圍 Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp ： ±(0.000000[單位]~9.999999G[單位])，Z和Y為絕對值顯示
θ： ±(0.000°~999.999°)、D： ±(0.000000~9.999999)、Q： ±(0.00~99999.99)、Δ%： ±(0.0000%~999.9999%)
基本精度 Z： ±0.05%rdg. θ： ±0.03°
測量頻率 40Hz~200kHz (1mHz~10Hz步進) 1mHz~200kHz (1mHz~10Hz步進)
信號等級與阻抗 常規模式（輸出阻抗100Ω）：
V模式·CV模式：
5 mV~5 Vrms, 1mV rms步進
CC模式：
10 μA~50 mA rms,10μA rms步進		 常規模式（輸出阻抗100Ω）：
V模式·CV模式：5mV~5Vrms, 1 mVrms步進
CC模式：10μA~50mArms, 10μArmsCC步進

低阻抗高精度模式（輸出阻抗25Ω）：
V模式·CV模式：5mV~2.5Vrms, 1m Vrms步進
CC模式：10μA~50mArms, 10μArms步進
顯 示 單色LCD 彩色TFT5.7英寸，顯示可設置ON/OFF
測量時間與速度 2ms(100kHz，F(xiàn)AST，顯示OFF，代表值)，速度模式FAST/MED/SLOW/SLOW2
DC偏壓 測量 - 常規模式：-5.00V~5.00V (10mV步進)
低阻抗高精度模式：-2.50V~2.50V (10mV步進)
BIN測量 主要參數10種，輔助參數1中，范圍外 2個項目10種，范圍外
外部接口 EXT I/O、USB(Hi-Speed)
選件：RS-232C/GP-IB/
LAN(10BASE-T/100BASE-TX)
可選擇安裝其中一種		 EXT I/O、USB(Hi-Speed)、USB存儲
選件：RS-232C/GP-IB/LAN，可選擇安裝其中一種
尺寸及重量與標準配置 [IM3523] 約260W×88H×203D mm,約2.4 kg
[IM3533/IM3533-01] 約330W×119H×168D mm,約3.1 kg
標配：主機、電源線、說明書、CD-R(通訊說明書，軟件)
需結合應用單獨選擇和購買合適的測量探頭和測試夾具

IM3523測試儀規格說明書http://iamabigfatstupidface.com/download/202002/HIOKI_IM3523_IM3533.pdf



HIOKI LCR電橋測試儀探頭治具與通訊接口選件訂貨信息

日置IM3533/IM3533-01：包含主機、電源線、使用說明書、CD-R(通訊說明書，樣品軟件)

測試治具、探頭不是標配，請根據需要另外選購選件中的測試治具和探頭

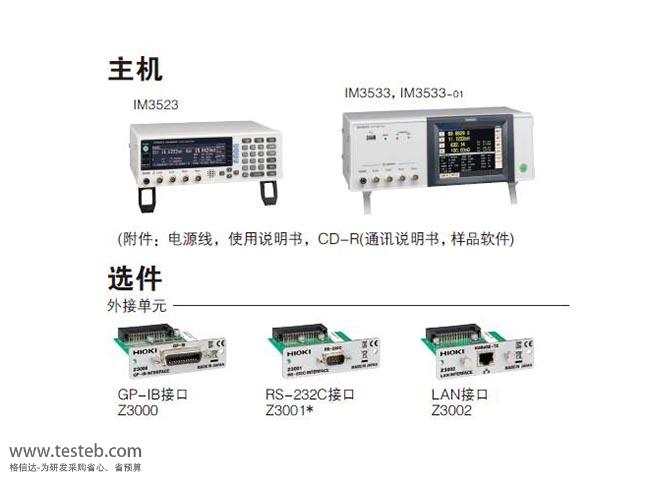

[選件——外接通訊模塊]

Z3000 GP-IB接口，9151-02 GP-IB連接線；Z3001 RS-232C接口卡，Z3002 LAN接口

9268-10 DC偏置電壓單元 直連型，40Hz～8MHz，最大施加電壓±40V；9269-10型40Hz～2MHz，2A、±40V

[用于引腳部件測試——測試治具、探頭]

L2000 4端子探頭：頻率DC～8 MHz，可測量端子直徑0.3mm～5 mm

9261-10測試治具：頻率DC～8 MHz，可測量端子直徑0.3mm～1.5mm

9140-10 4端子探頭：主機直連型，DC～8 MHz，可測0.3mm～2 mm

[SMD測試治具]

IM9110：直連型，對應0201尺寸，用于側面電極SMD，電極2端子結構DC～1MHz

IM9100：對應0402,0603,1005這3種尺寸，電極4端子結構可進行高精度測量，DC～8MHz

9677、9699、9263主機直連型SMD治具

L2001鑷形探頭：頻率8 MHz，前端部分接觸頭IM9901 、IM9902探針可更換

用于電氣化學分析4端子探頭9500-10，頻率DC～200kHz，可測量端子直徑0.3～2mm



日本日置LCR測試儀系列

IM3536：DC 4Hz~8MHz的通用LCR測試儀，用于電容、電感等電子元件，測試速度1ms

IM3533測試儀：DC 1mHz~200kHz，可進行變壓器專用測量，IM3533-01裝有掃頻功能，速度2ms

IM3523：DC 40Hz~200kHz頻率，適用于自動設備組裝、生產線的高性價比產品，測試速度2ms

3511-50：120Hz、1kHz測試頻率，用于小型·單功能的LCR測試，鋁電解電容的生產線，5ms

3506-10 C測試儀：1kHz、1MHz頻率，用于低容量電容的C測試儀，MLCC、薄膜電容生產，1.5ms

3504 C測試儀：120Hz、1kHz頻率，大容量MLCC的選機(3504-50/60)、貼片機(3504-40)，2ms

IM7580A阻抗分析儀：1MHz~300MHz高頻率測量，用于鐵氧體磁珠、電感的生產線，高速0.5ms

IM3570阻抗分析儀：DC 4Hz~5MHz，1臺實現LCR測試和阻抗分析，壓電元件、高分子電容、功率電感

IM3590化學阻抗分析儀：DC 1mHz~200kHz，Cole-Cole圖、等效電路分析、LCR，電氣化學部件及材料/電池/EDLC雙電層電容的測量
