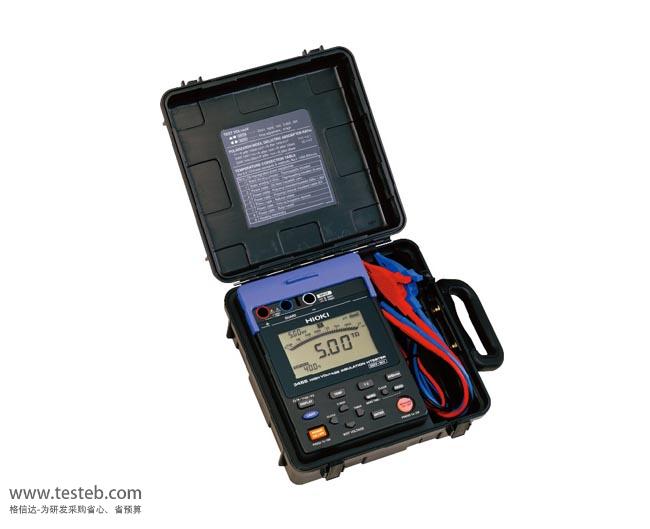

日本日置IR3455-30高壓兆歐表具有250V~5000V的試驗電壓范圍及最大10TΩ電阻量程,使用溫度傳感器選件可測量-10.0~70.0℃,試驗電壓從250V~5000V,最小25V步進設置,適用于高電壓設備的變壓器、電纜、馬達等絕緣電阻測試。

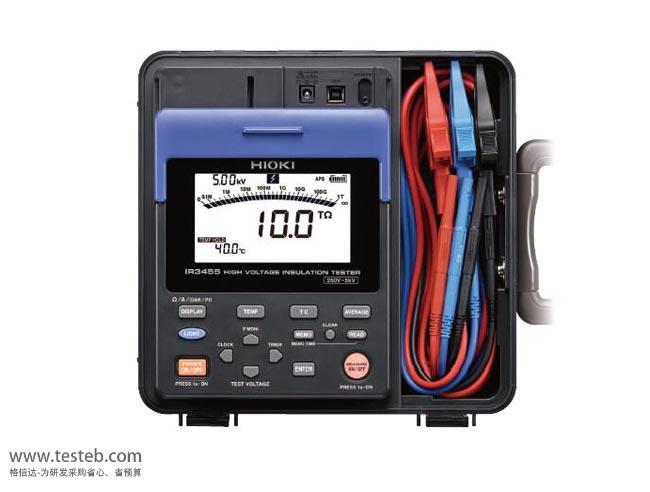

HIOKI IR3455-30數字兆歐表用于應對各種絕緣電阻的診斷,電阻測量范圍擴大至最大10TΩ。此外最大PI(成極指數),DAR(誘電吸收比)的自動計算/顯示和測量步進電壓,溫度補償,溫度測量,泄露電流顯示等絕緣診斷所必須的功能也一應俱全。日置IR3455-30高壓兆歐表試驗電壓從250V到5kV的大范圍皆可發生,最小25V步進精確設置,最適用于高電壓設備的變壓器,電纜,馬達等絕緣電阻試驗。可測量環境溫度范圍擴大至-10℃~50℃。一年中任何季節都能放心使用。
用于測量高壓設備(變壓器、線纜、馬達等)的絕緣電阻
IR3455-40兆歐表試驗電壓范圍廣250V~5kV,測量范圍最大10TΩ
最大PI(極化指數),DAR(介電常數比)的自動計算/顯示
減少手寫記錄工作的數據存儲功能
新增提高暗處工作效率的白色背光燈
使用溫度范圍擴大至-10℃~50℃
試驗電壓 |
DC 250 V~5.00 kV(5000V高壓) (250 V~1 kV時分辨率25 V, 1 kV~5 kV時分辨率100 V設置) |
測量范圍 |
0.00 MΩ ~ 500 GΩ (250 V) 0.00 MΩ ~ 1.00 TΩ (500 V) 0.00 MΩ ~ 2.00 TΩ (1 kV) 0.00 MΩ ~ 5.00 TΩ (2.5 kV) 0.00 MΩ ~ 10.0 TΩ (5 kV) |
額定測量電壓 |
1 mA (試驗電壓250 V~1.00 kV), 0.5 mA (試驗電壓1.10 kV~2.50 kV) 0.25 mA (試驗電壓2.60 kV~5.00 kV), 短路電流: 2 mA以下 |
電阻量程 | 10 MΩ~10 TΩ, 7檔量程 (自動量程切換) |
基本精度 |
±5% rdg. ±5 dgt. (試驗電壓 (設置值) ÷ 100 nA在所求電阻以下) ±20% rdg. ±5 dgt. (試驗電壓 (設置值) ÷ 100 nA超過所求電阻, 試驗電壓(設置值) ÷ 1 nA在所求電阻以下,或500 GΩ以下) ±30% rdg. ±50 dgt. (試驗電壓 (設置值) ÷ 1 nA超過所求電壓,或501 GΩ~9.99 TΩ) |
泄漏電流測量 |
1.00 nA~1.20 mA, 6檔量程(發生試驗電壓狀態時的電流測量) 精度 ±2.5% rdg. ±5 dgt. (量程1 mA)等 |
電壓測量 |
DC ±50 V~±1.00 kV, AC 50 V~750 V (AC是50/60 Hz), 精度 ±5% rdg. ±5 dgt. 輸入電阻10 MΩ以上 |
溫度測量 |
-10.0℃~70.0℃, 3檔量程(使用9631-01或9631-05溫度傳感器) 基本精度 ±1.0℃ (0.0℃~40.0℃) |
功能 |
絕緣判斷功能(溫度補償,PI/DAR顯示,步進電壓試驗), 數據存儲,通訊 (USB 2.0, PC應用軟件),自動放電,通電警告顯示等 |
顯示 | LCD "999" dgt. 帶背光燈,條形圖顯示 |
電源 |
5號堿性干電池(LR6) ×6, 電池組9459, AC適配器9753 (僅限連接AC適配器的狀態下,電池充電、通訊等來使用) 連續使用時間(我司試驗條件): 5hr (使用5號堿性電池時), 9hr (使用9459時) |
體積及重量 | 260W × 250.6H × 119.5D mm, 2.8 kg |
附件 |
IR3455-30兆歐表,5號堿性干電池(LR6) ×6, 測試線9750-01 ×1,測試線9750-02 ×1,測試線9750-03 ×1, 鱷魚夾9751-01 ×1,鱷魚夾9751-02 ×1,鱷魚夾9751-03 ×1, USB連接線×1,PC應用軟件(CD-R)×1 |
日置ir3455-30兆歐表規格說明書http://iamabigfatstupidface.com/download/201808/HIOKI_IR3455-30.pdf

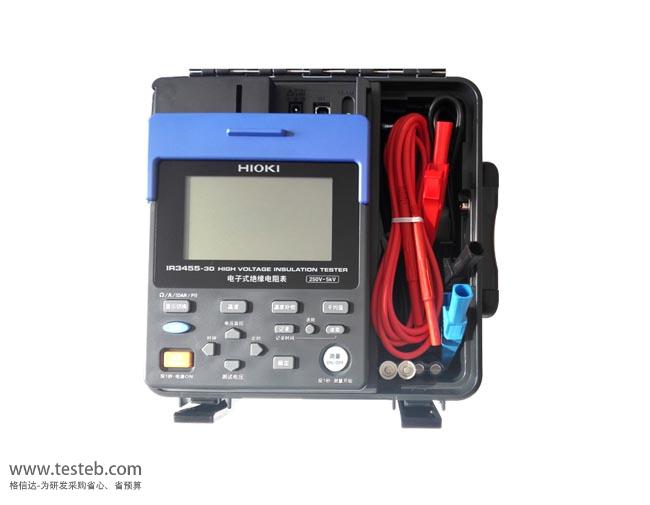

IR3455-30兆歐表

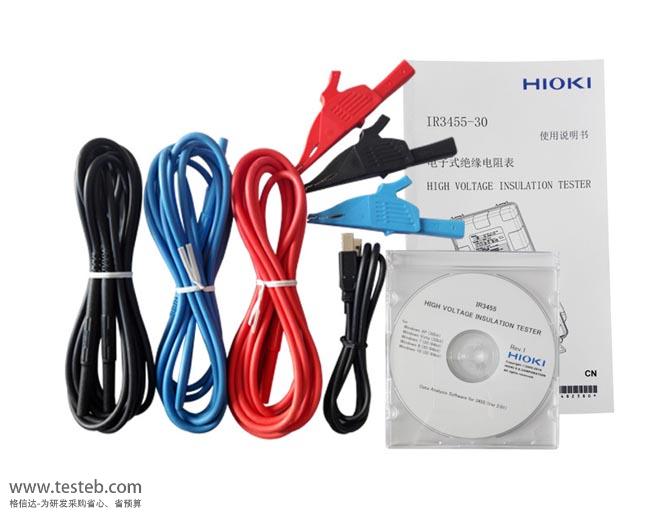

包含附件:
主機、5號堿性干電池(LR6) ×6,USB連接線,PC應用軟件光盤,
測試線9750-01、9750-02、9750-03,鱷魚夾9751-01、9751-02、9751-03
選配件
9631-01溫度探頭
模壓型,熱敏電阻長度1米,溫度量程-40~180℃,響應時間100秒,傳感器部分直徑φ6×28mm
9631-05溫度傳感器
模壓型,長度30mm,溫度量程-40~180℃,響應時間100秒,傳感器部分直徑φ6×28mm
9459電池組:7.2 V DC, 2700 mAh
9753 AC電源適配轉換器 :100~240 V AC, 輸出12V/3.33A
測試線9750-01(紅),9750-02(黑),9750-03(藍)各3m
測試線9750-11(紅),9750-12(黑),9750-13(藍)各10m
鱷魚夾9751-01(紅),9751-02(黑),9751-03(藍)
9750-01測試線 標配、9751-01鱷魚夾式測試線 標配
