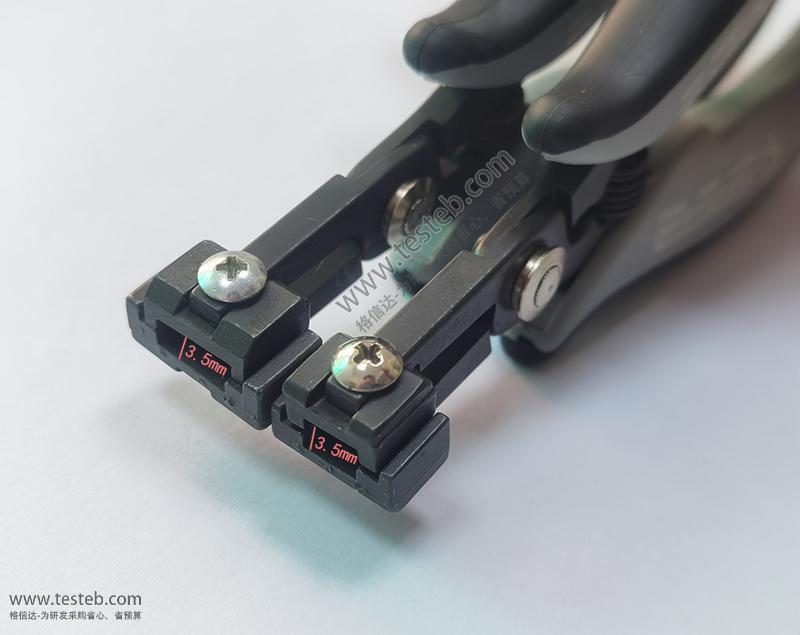

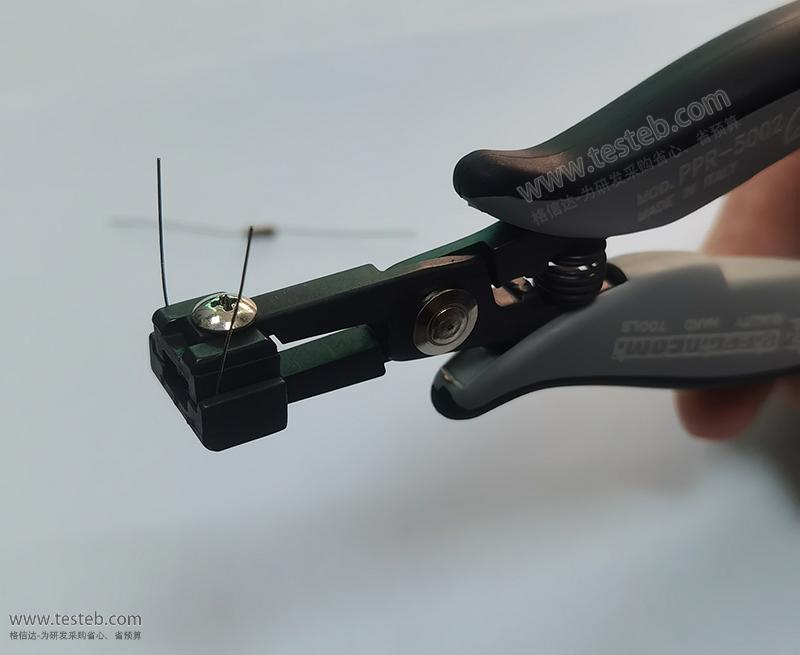

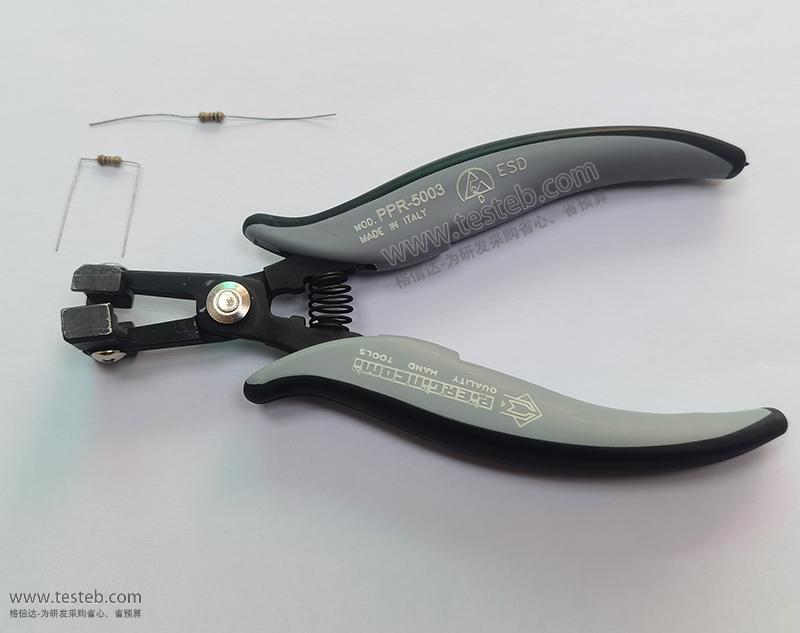

意大利皮爾杰克Piergiacomi PPR-5003成型鉗用于將二極管電阻元件兩端引腳彎折90度成U型直角,成形后本體寬度1.5cm,便于PCB插件焊錫,可用于0.6mm~0.8mm管腳直徑、本體直徑3.5mm以內,操作快捷、精確,ESD防靜電手柄。
二極管、電阻兩邊引腳打U型直角,可操作直徑0.6mm~0.8mm
長度150mm,灰色防靜電手柄

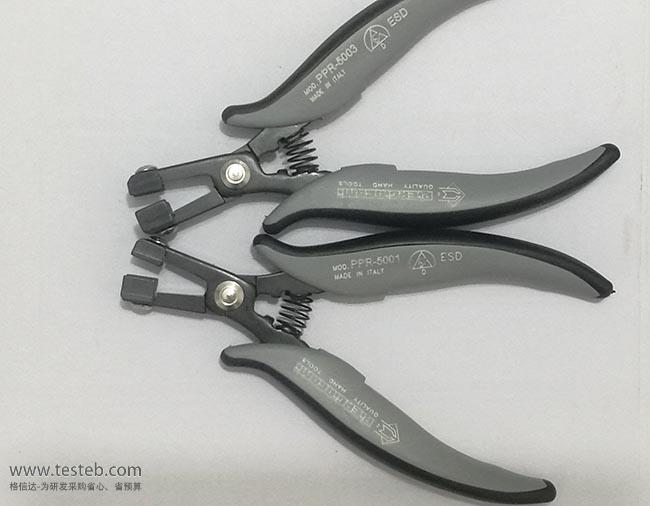

PPR-5001D成形鉗:成型后寬度10.16mm/ 1cm
PPR-5002D成型鉗:兩邊寬度12.70mm/ 1.2cm

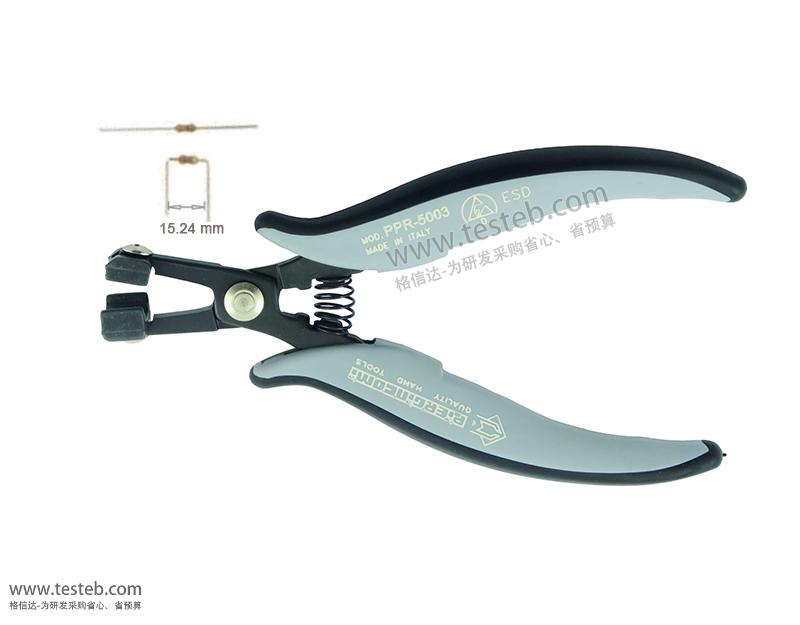

PPR-5003D成形鉗:成型后本體及兩邊寬度15.24mm/ 1.5cm
皮爾PPR系列成型鉗說明書http://iamabigfatstupidface.com/download/201610/Piergiacomi_PPR5000_PN5040.pdf
型號 | 類型 | 適用元件 | 成型規格 | 剪徑/線規/剪切力度 | 鉗子規格 |
PNR-30 | C型成型鉗 |
C型元件, 電阻電容等 |
彎45°,弧后留1.5mm長距離 | Φ1.02mm,18awg,3.0kg |
長度145mm 鉗口厚度3.0mm |
PNG-5000 | C型成型鉗 |
電容、電阻、 二極管引腳等 |
距離2.8mm,弧直徑3.5mm | Φ1.02mm,18awg,3.0kg |
長150mm 鉗口厚度5.0mm |
PNR-5000 | C型成型鉗 |
電容、電阻、 二極管引腳等 |
元件距離3~16mm可調, 引腳留2.5mm |
Φ1.02mm,18awg,3.0kg |
長150mm 鉗口厚度5.0mm |
PTR-30-C | C型成型鉗 | 電阻電容等 | 弧后引腳留長3.0mm | Φ1.02mm,18awg,3.0kg |
長150mm 鉗口厚度3.0mm |
PTR-30-C/5 | C型成型鉗 | 電阻電容等 | 弧后引腳留長4.0mm | Φ1.30mm,16awg,5.5kg |
長150mm 鉗口厚度3.0mm |
PTR-30L | L型成形鉗 | 電阻等元件 | 元件引腳成L型,留2.54mm | Φ1.02mm,18awg,3.0kg |
長度145mm 鉗口厚度3.0mm |
PPR-5001D | U型成型鉗 | 電阻等元件 | 元件引腳U型成型,寬10.16mm | Φ0.6~0.8mm,22~20awg,3.0kg |
鉗頭寬15mm 鉗頭長31.5mm |
PPR-5002D | U型成型 | 電阻等元件 | 元件引腳U型成型,寬12.70mm | Φ0.6~0.8mm,22~20awg,3.0kg |
鉗頭寬18mm 鉗頭長31.5mm |
PPR-5003D | U型成型 | 電阻等元件 | 元件引腳U型成型,寬15.24mm | Φ0.6~0.8mm,22~20awg,3.0kg |
鉗頭寬13mm 鉗頭長31.5mm |
PN-5040/7D | 90度角成型 | 電阻等元件 | 元件90°成型,最小距離5mm | Φ1.3mm,16awg,3.0kg |
鉗口厚度5.0mm 距離折角除最小5mm |
PN-5050 | TO元件成型 | t0220元件 | 中心引腳距離3.81mm | Φ1.3mm,16awg,3.0kg |
長155mm 鉗口厚度5.0mm |
PN-5050/3 | TO元件成型 | T0220、T0247 | 中心引腳距離5.08mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/04 | TO元件成型 | T0220、T0247 | 邊緣引腳距離5.08mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/10 | TO元件成型 | T0220元件 | 邊緣引腳距離2.54mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/14 | TO元件成型 | T0220元件 | 中心引腳距離3.0mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/15 | TO元件成型 | T0220元件 | 中心引腳距離2.5mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/16 | TO元件成型 | T0220、T0247 | 邊緣引腳距離3.81mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/36 | TO元件成型 | T0220元件5引腳 | 2-4引腳距離3mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/38 | TO元件成型 | T0220元件5引腳 | 1-3-5引腳距離3mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/6 | TO元件成型 | T0220元件 | 引腳折彎90度直角,中心多長2.54mm | Φ1.3mm,16awg,3.0kg |
長155mm 鉗口厚度5.0mm |
PN-5050/7 | TO元件成型 | T0220元件 | 引腳折彎90度直角,中心少短2.54mm | Φ1.3mm,16awg,3.0kg |
長155mm 鉗口厚度5.0mm |
PN-5050/21 | T0元件成型 | T0220元件5引腳 |
引腳折彎90度直角 1-3-5比2-4少短2.54mm |
Φ1.3mm,16awg,3.0kg |
長155mm 鉗口厚度5.0mm |
PN-5050/(*) | TO元件成型鉗,T0220元件3、5、7引腳,一次性將元件引腳折彎并保留不同長度區別,具體需求選型請聯系咨詢 | ||||
其它 |
皮爾電子鉗:TR-20MA留屑鉗、TR-25、TR-30剪鉗、TR-30-15、TR-58、TR-5000R、TTR-5500 夾取鉗子:PN-2002-M、PN-2001、PN-5007、PN-5025、PNB-2015、PN-5032、PLCC-44 |
