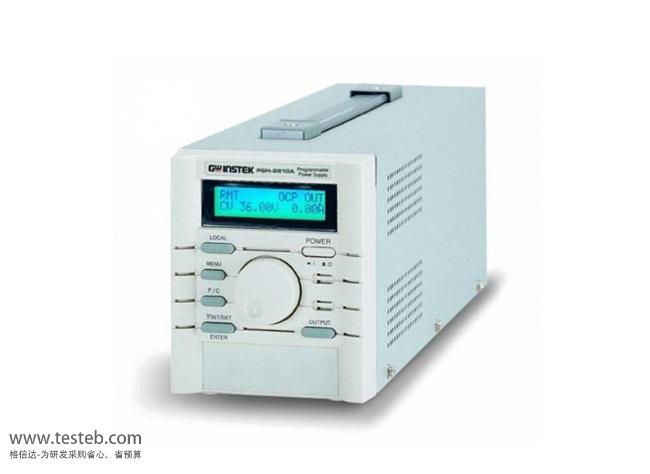

固緯Gwinstek PSH-3610A是36V 10A可編程切換直流電源供應器,單組輸出,LCD可以同時顯示輸出或是設定參數,模組化的結構是大型系統的最佳選擇,自我測試和軟件校正特點可以降低日常維護的機率。

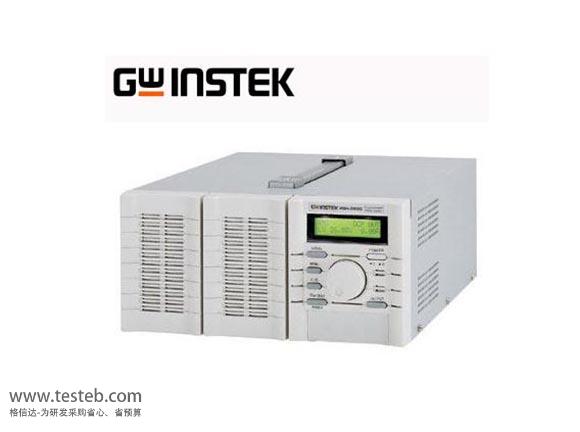

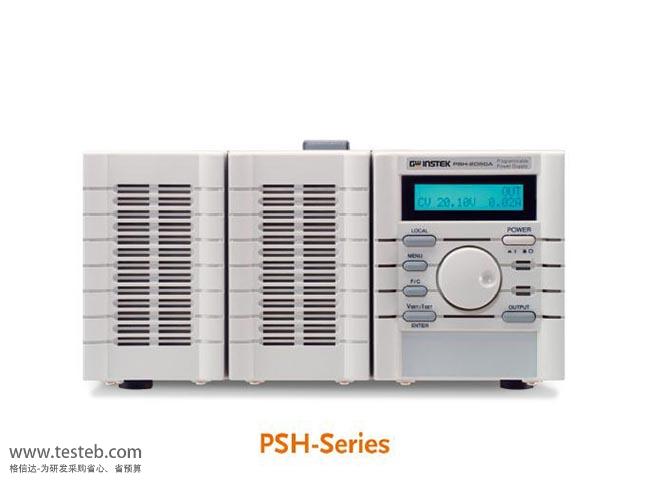

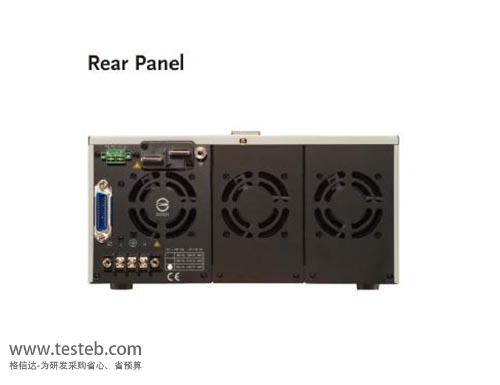

臺灣固緯Gwinstek PSH系列是單組輸出、360W~1080W可編程切換直流電源供應器。PSH-3610A開關電源過電壓、過電流和過溫度保護可以使PSH電源和負載免受意外的損壞,遠端偵測可以自動補償線路與負載之間導線的損耗。LCD可以同時顯示輸出或是設定參數,自我測試和軟體校正特點可以降低日常維護的機率。PSH可編程開關直流電源可以透過RS-232標準介面或GPIB選購介面來執行SCPI指令和LabVIEW軟體程式,來進行遠端控制和ATE系統軟體的開發。模組化的結構,獨特的后板輸出結構輸和可被選配的的
20V | PSH-2018A 電流18A | - | - |
36V | PSH-3610A開關電源10A | PSH-3620A 輸出20A | PSH-3630A 30A電流輸出 |
調節率 定電壓模式 | |||
負載 | 0.1% + 5mV | ≦0.1% + 5mV | ≦0.1% + 5mV |
電源 | 0.05% + 5mV | ≦0.05% + 5mV | ≦0.05% + 5mV |
調節率 定電流模式 | |||
負載 | 0.2% + 5mA | ≦0.2% + 10mA | ≦0.2% + 15mA |
電源 | 0.2% + 5mA | ≦0.2% + 10mA | ≦0.2% + 15mA |
漣波及噪聲 | |||
電壓 (mVrms) | ≦10mVrms | ≦10mVrms | ≦10mVrms |
電壓 (mVpp) | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz |
電流 (mArms) | 0.2% | ≦0.2%+20mA | ≦0.2%+40mA |
設定解析度 | |||
電壓 < 36V | 10mV | 10mV | 10mV |
電流10A | 10mA | 20mA | 30mA |
電流20A | 10mA | 10mA | 20mA |
設定準確度 | |||
電壓< 36V | 0.05% + 25mV | 0.05% + 25mV | 0.05% + 25mV |
電流10A | 0.2% + 30mA | 0.2% + 60mA | 0.2% + 90mA |
電流20A | 0.2% + 30mA | 0.2% + 30mA | 0.2% + 60mA |
讀回值溫度係數 | |||
電壓(25 + 5°C ) | < 100ppm/°C | ||
反應(上升/下降)時間 | |||
電壓上升 | < 150mS | ||
電壓下降 | < 150mS | ||
回復時間 (50% Step Load Change From 25%~75%) | |||
定電壓模式 | <2mS | ||
輸出 On/Off 控制 | |||
使用電源 | 交流 85V ~ 250V, 50/60Hz | ||
附件 | 電源線 x 1,,操作手冊 x 1 | ||
尺寸及重量 | 108 x 141x 388mm,3.3公斤 | 108 x 142 x 393)mm,6.2公斤 | 108 x 142 x 393)mm,9.3KG |
可編程開關直流電源 | |
PSW系列 |
PSW 30-36:0~30V/0~36A/360W,多量程直流電源 …… 額定電壓:30V/80V/160V/250V/800V,額定輸出功率:360W~1080W …… PSW 800-4.32:0~800V/0~4.32A/1080W,多量程直流電源 |
PSH系列 |
PSH-2018A:0~20V、0~18A:360W PSH-3610A開關電源:0~36V、0~10A:360W PSH-3620A:0~36V、0~20A:720W PSH-3630A開關電源:0~36V、0~30A:1080W GPC-1850D:0~18V/0~5A:5V/3A Max、195W |
PSB-2000系列 |
PSB- 2400L:0~80V/ 0~40A / 400W,多檔位直流電源 PSB-2800L:0~80V / 0~80A / 800W,多檔位直流電源 PSB-2400L2:0~80V x 2 / 0~40A x 2 / 800W,多檔位直流電源 PSB-2400H:0~800V / 0~3A / 400W,多檔位直流電源 PSB-2800H :0~800V / 0~6A / 800W,多檔位直流電源 PSB-2800LS:800W加載機,僅用于擴展電流 |
PSU-系列 |
PSU 6-200:1200W可編程開關直流電源 PSU 12.5-120:1500W可編程開關直流電源 PSU 20-76:1520W可編程開關直流電源 PSU 40-38:1520W可編程開關直流電源 PSU 60-25:1500W可編程開關直流電源 |
PSB-1000系列 |
PSB-1400L:40V / 40A / 400W PSB-1400M:160V / 10A / 400W PSB-1800L:40V / 80A / 800W PSB-1800M:160V / 20A / 800W |
PHX-系列 | 額定電壓:30V/60V/500V/1000V,輸出功率:6kW~120kW,CV/CC優先,適合電池產業 |
PSP系列 |
PSP-603 200W可編程開關直流電源 PSP-405 200W可編程開關直流電源 PSP-2010 200W可編程開關直流電源 |
可編程線性直流電源 | |
系列型號 |
GPD系列、PPS-3635、PPH-1503、PPH-1503D、PPE-3323、 PPT系列、PST系列、PSS系列、PSM系列 |
線性直流電源 | |
系列型號 | GPS-X303C、GPR-U單路輸出、GPR-H系列、GPR-M單通道、GPE-X323C、GPS系列、GPC系列 |
