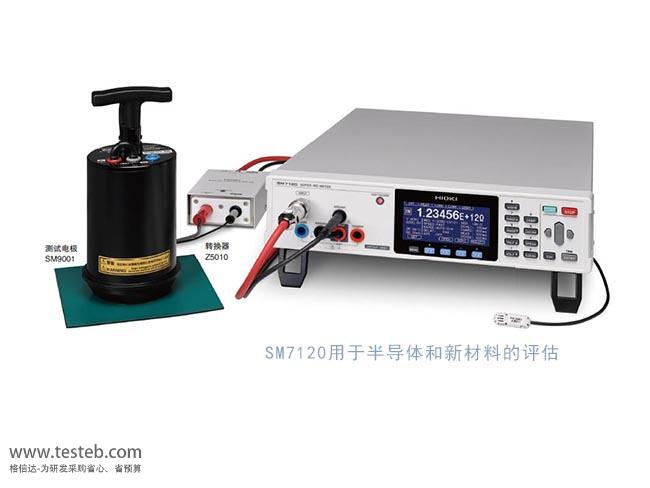

日本日置HIOKI SM7110超絕緣計50Ω~10^19Ω大電阻測量具有極致的穩定性，普通的使用環境的偏差為0.007%，輸出電壓1000V，最快6.4ms的高速檢查，用于半導體和新材料的評估、表面/體積電阻測量等，可作靜電測試、皮安表、IR測試儀使用。
HIOKI日置SM7110超絕緣計是一種能夠作為IR表、靜電計等高電阻計，以及作為皮安表這種微小電流計來使用，使用方法非常豐富的測量?jī)x器。而且，HIOKI獨特的懸浮式電路，能不受測量環境影響進行穩定測量，并且運用在產線中實現高速測量。SM7110高阻計通過全新的SM懸浮式電路和三軸連接器的組合，大幅提高抗噪音性能，偏差1/60，抗噪音性能300倍。
日置SM7110高阻計輸出電壓從最小0.1V到最大1000V，能夠以0.1V為單位任意設置。最快6.4ms的高速檢查，對應1600個/分鐘的量產。具備溫度±5℃，濕度±5%RH的高精度的溫濕度測量，可以用于新材料的測量管理。在進行精密的評估時，可通過USB等外部控制用于半導體的耐壓試驗和新材料的電壓依存性確認。具備能夠判定數pF的低電容或電容成分較小被測物的接觸檢查功能。
| 型號 | SM7110高阻計1000V / SM7120超絕緣計2000V | SM7420微小電流測量專用 |
| 測量通道數 | 1ch | 4通道 |
| 測量項目 | 直流電流、直流電壓、溫度、濕 | 直流電流、溫度、濕度 |
| 施加輸出電壓 | SM7110：0.1 V～1000.0 V，SM7120：0.1 V～2000.0 V | - |
| 測量方式 | 在被測物上施加恒壓的電流 | 電流表 |
| 直流電流測量(精度) |
20 pA量程(分辨率 0.1 fA), 精度 ±(2.0% of rdg. +30 dgt.) 200 pA量程 (分辨率1.0 fA), 精度±(1.0% of rdg. +30 dgt.) 2 nA量程 (分辨率10 fA), 精度±(0.5% of rdg. +20 dgt.) 20 nA量程 (分辨率100 fA), 精度±(0.5% of rdg. +10 dgt.) 200 nA量程 (分辨率1 pA), 精度±(0.5% of rdg. +10 dgt.) 2 μA量程 (分辨率10 pA), 精度±(0.5% of rdg. +10 dgt.) 20 μA量程 (分辨率100 pA), 精度±(0.5% of rdg. +10 dgt.) 200 μA量程 (分辨率1 nA), 精度±(0.5% of rdg. +10 dgt.) ※2 mA量程 (分辨率10 nA), 精度±(0.5% of rdg. +30 dgt.) (1) 測量速度設置: SLOW2=內部累積時間為13PLC時 (2) 溫度范圍: 23 ±5℃ 濕度 85% rh以下 (3) 2 mA量程僅在測量速度FAST時才能選擇 |
|
| 電阻顯示范圍 |
50 Ω ～2×10 ^19 Ω ※電流測量精度由電流量程精度和電壓設置精度規定 |
|
| 電壓設置范圍 (精度) |
[SM7110,SM7120共通] 0.1～100.0 V, 分辨率100 mV, 精度 設置的±0.1%±0.05% f.s. 100.1～1000 V, 分辨率1 V, 精度 設置的±0.1% ±0.05% f.s. |
|
| 限流器 |
0.1～250.0 V: 5/ 10/ 50 mA, 251～1000 V: 5/ 10 mA, 1001V～： 1.8mA |
|
| 測量時間設置 | 延遲時間: 0～9999 ms | |
| 功能 |

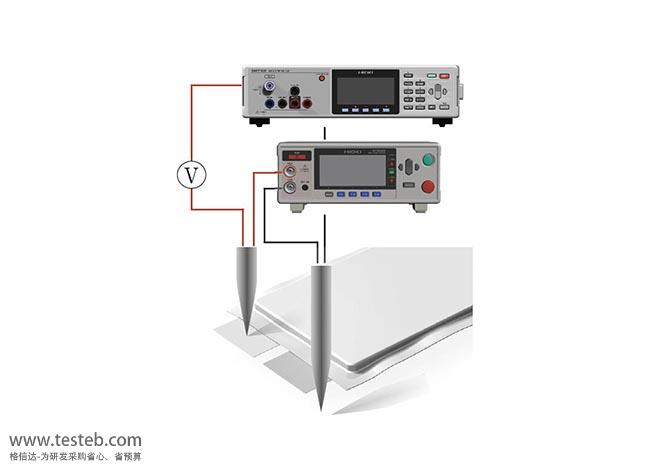

比較測量，偏差測量，百分比測量， 表面電阻率測量，體積電阻率測量，電壓監視器，接觸檢查 |
|
| 編程功能 | 有10種放電-充電-測量-放電的測量序列可編程 | |
| 顯示 | LCD顯示(30位，8行)、背光、高壓警告顯示 | |
| 接口 | GP-IB, RS-232C, USB, EXT I/O | |
| 電源 | AC100～240 V, 50/60 Hz, 45 VA | |
| 體積及重量 | 330W × 80H × 400D mm, 6.7 kg | |
| 附件 |
電源線 ×1, 使用說明書 ×1, 短路插頭, CR-R (各種驅動) 測量用探頭不是主機標配，請根據測量用途購買選件 |
日置高阻計規格文檔說明書http://iamabigfatstupidface.com/download/201803/HIOKI_SM7110_7120_SM7420.pdf
L2230針型測試線(紅)線長1m、L2231針型測試線(黑)線長1m
L2232夾型測試線(紅)線長1m、L2234夾型測試線(黑)線長1m
L2234單側無接頭測試線(紅)線長3m、L2235單側無接頭測試線(黑)線長3m
Z2011 溫濕度傳感器，線長1.5m
SR-2電阻箱，用于高阻計的校準電阻箱
RS-232C連接線：9637 9針-9針/交叉，9638 9針-25針/交叉型；9151-02 GP-IB連接線
SM9001表面/體積電阻測量用電極
低阻檢查面(500kΩ)、高阻檢查面(1TΩ)、一體型。無需改變形狀，可以直接測量片狀、薄膜、板狀的產品以及材料、防靜電板材。用于防止靜電電荷積累的固態平面材料的電阻和電阻率測定的試驗方法。
SM9002表面電阻測量用檢查治具
低阻檢查面(500kΩ)、高阻檢查面(1TΩ)、一體型。用以確認電極工作情況，從而提高測量結果的可信性。
SMD電容測試用電極SME-8360、液體測試用電極SME-8330、屏蔽箱SME-8350、砝碼電極SME-8320
表面/ 體積電阻測量用電極SM9001、表面電阻測量用電極SME-8301、表面電阻測量用電極SME-8302
平板測試用電極SME-8310、平板測試用電極SME-8311
用于陶瓷元件的絶縁劣化試驗
貼片電容的IR測量
MLCC（多層陶瓷電容器）的絕緣測量
光伏電池薄膜的絕緣測量
噪音濾波器的絕緣（高阻）測量
液晶設備的絕緣測量
涂層（涂料）的表面電阻率測量
外殼的帶電度的測量
二極管的微笑泄漏電流測量
光電耦合器的初級/次級絕緣（高電阻）測量
打印機墨粉輥軸的絕緣測量
用于針對半導體廠家的絕緣密封件的評估試驗
用于組裝在貼片機、分選機、自動化設備中
