同惠lcr測試儀TH2819A LCR數字電橋20Hz~200kHz頻率

TH2819A高頻LCR數字電橋/自動元件分析儀精度高測試范圍寬，具有6位測試分辨率的阻抗測量?jī)x器，高達200kHz的測試頻率，以0.01Hz步進任意編程、5mV～2V信號電平及直流內偏置電壓，可滿足生產線質量保證。

LCR測試儀/電橋表品牌：同惠Tonghui

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

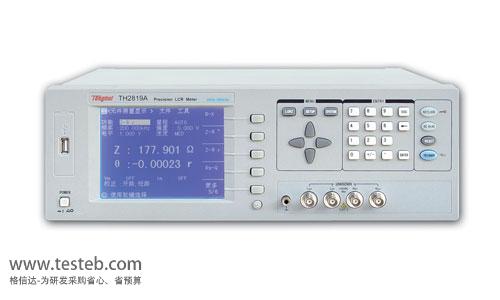

TH2819A圖片

同惠Tonghui TH2819A LCR測試儀/電橋表規格參數與圖片

同惠TH2819A型精密LCR數字電橋憑借10mHz分辨率的信號產生能力，可以在任意頻段對元件參數的頻率響應進行準確的分析，尤其可對寬阻抗范圍的低頻陶瓷諧振器的諧振阻抗與反諧振阻抗進行精確的測量。TH2819A lcr測試儀可對最多達10點的信號頻率，測試電平、直流偏置等測試條件進行列表掃描，每條件下測量結果以列表方式顯示，可清楚地表明元件參數的變化情況，并大大節省了操作者的測量與記錄時間。

TH2819A LCR數字電橋技術參數

測試參數		\|Z\|,\|Y\|,C,L,X,B,R,G,D,Q,θ，DCR
		Turn-Ratio,Phase(TH2819A無)
測試頻率	TH2819A	20Hz-200kHz，分辨率：10mHz，精度：0.01%
測試電平范圍		正常：5mV-2V ,圈數測試：5mV-4V,恒電平：10mV-1V,分辨率：1mV,精度：5%
輸出阻抗	TH2819A	10Ω/CC，30Ω，100Ω可選
基本準確度		0.05%
顯示范圍		\|Z\|,R,X	0.00001Ω-99.9999MΩ
		DCR	1mΩ-99.9999MΩ
		\|Y\|,G,B	0.00001μS-99.9999S
		C	0.00001pF-9.99999F
		L	0.00001μH-99.9999kH
		D	0.00001-9.99999
		Q	0.01-99999.9
		θ(DEG)	-179.999°-179.999°
		θ(RAD)	-3.14159 - 3.14159
		Turns-Ratio	1∶0.01 - 100∶1
		△%	-999.999%-999.999%
測量時間（≥1kHz）		快速：32ms, 中速：90ms, 慢速：650ms
其他功能		等效電路：串聯，并聯；量程方式：自動，保持；觸發方式：內部，手動，外部和總線；校正功能：開路，短路，負載；內部直流偏置源：0V,1.5V,2V，精度：1%；接口：RS -232C,HANDLER(選件)， GPIB(選件)

常州同惠LCR數字電橋選型表（元件分析型LCR表）

TH2818	0.05%	測試頻率：20Hz-300kHz,以0.01Hz步進， 320×240點LCD顯示；具列表掃描、頻響圖形分析、直流電阻、變壓器匝比、漏感測試等功能
TH2819	0.05%	測試頻率：20Hz-200kHz,以0.01Hz步進 320×240點LCD顯示；具列表掃描、中英文界面等功能
TH2819A	0.05%	測試頻率：20Hz-200kHz,以0.01Hz步進 320×240點LCD顯示；具列表掃描、中英文界面等功能
TH2825	0.1%	測試頻率：50Hz-100kHz共10點，LCD顯示；高速型
TH2825A	0.1%	測試頻率：50Hz-100kHz共10點，LCD顯示；高速型
TH2826	0.1%	測試頻率：20Hz-5MHz，LCD顯示；高速型
TH2826A	0.1%	測試頻率：20Hz-2MHz ，LCD顯示；高速型
TH2828	0.05%	測試頻率：20Hz-1MHz，8600個點 320×240點LCD顯示；四端對測試端口
TH2828A	0.1%	測試頻率：20Hz-1MHz，44個點 320×240點LCD顯示；四端對測試端口
TH2828S	0.05%	測試頻率：20Hz-1MHz連續頻率，LCD顯示；四端對測試端口
