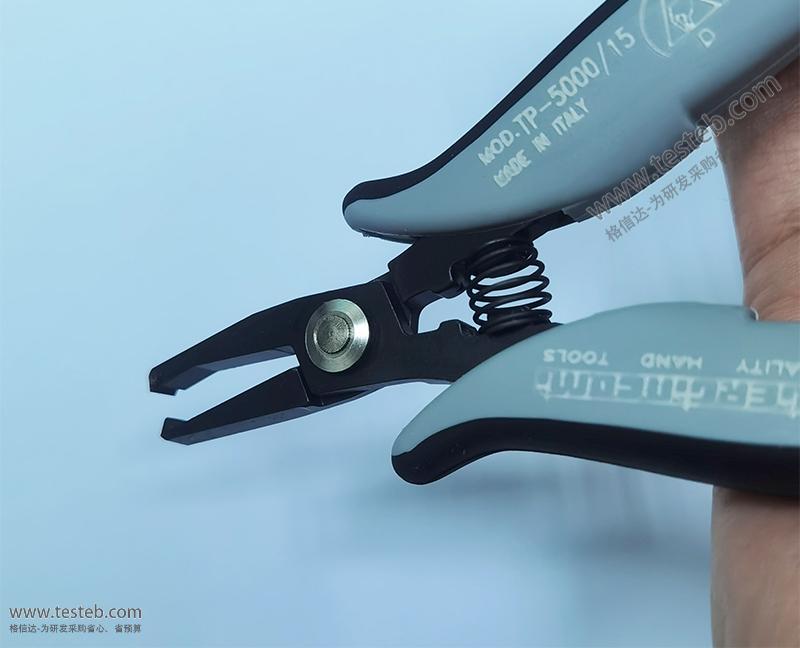

皮爾杰克TP-5000/15成型鉗板上引腳彎折30度剪切并保留1.5mm

意大利皮爾杰克Piergiacomi TP 5000/15成型剪切鉗將PCB線路板引腳末端進行彎折30度并剪切多余長度，保留1.5mm余料使其固定在電路板上便于上錫焊接，鋒利鉗口操作穩定無抖動，人體工程學手柄ESD防靜電。

電阻二極管打K成型品牌：皮爾杰克Piergiacomi
皮爾杰克Piergiacomi

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
TP5000-15說明書
  • 皮爾杰克Piergiacomi元件引腳成型鉗TP5000-15
  • 皮爾杰克Piergiacomi元件引腳成型鉗TP5000-15
  • 皮爾杰克Piergiacomi元件引腳成型鉗TP5000-15
  • 皮爾杰克Piergiacomi元件引腳成型鉗TP5000-15
  • 皮爾杰克Piergiacomi元件引腳成型鉗TP5000-15

TP5000-15圖片

  • TP5000-15
  • TP5000-15
  • TP5000-15
  • TP5000-15
  • TP5000-15

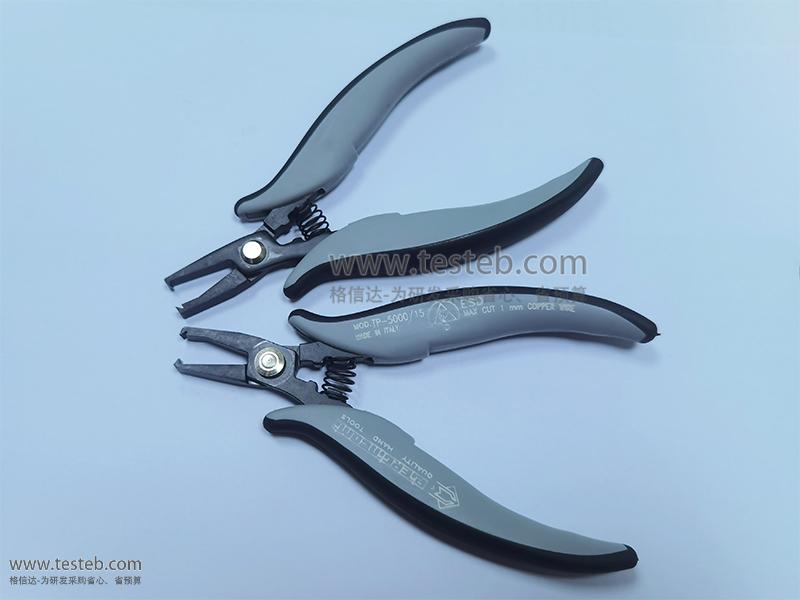

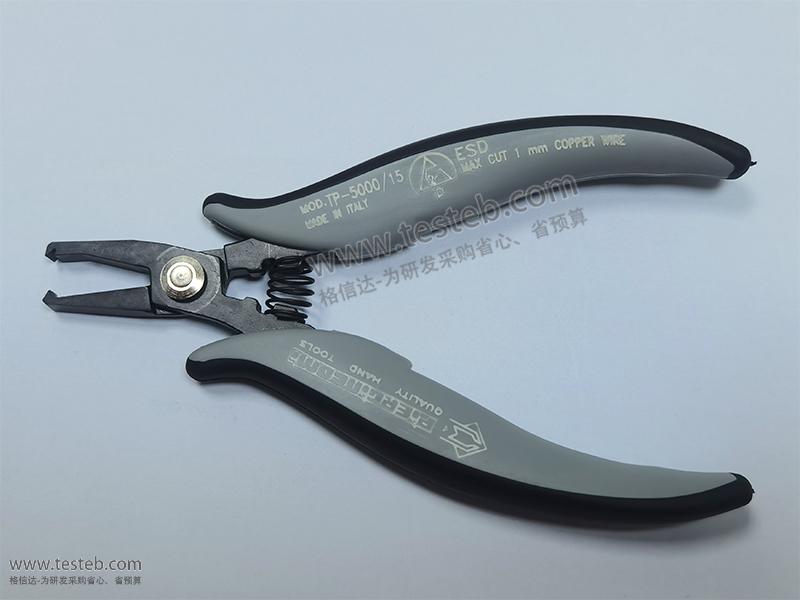

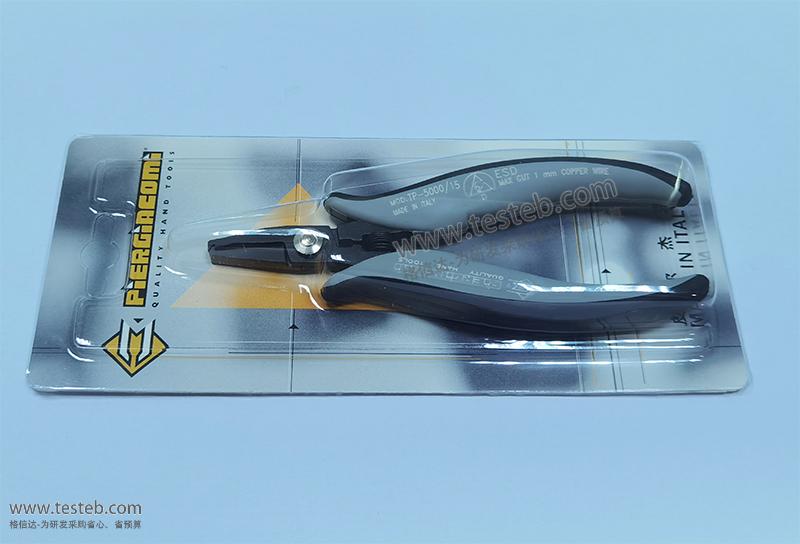

皮爾杰克Piergiacomi TP5000-15 電阻二極管打K成型規格參數與圖片

意大利Piergiacomi有60多種特殊工具針對電子領域的專門應用，滿足各種常規及實驗性需求的手動操作應用，包括斜口剪鉗、成型鉗及剝線鉗。皮爾杰克成型鉗系列用于對電容、電阻、二極管引腳及MOSFE、DIP元件、IC芯片管腳進行整型彎折，可做成C型、L型、U形、K型以及90度直角成型、高低錯位/長短成形以及特殊角度彎切。

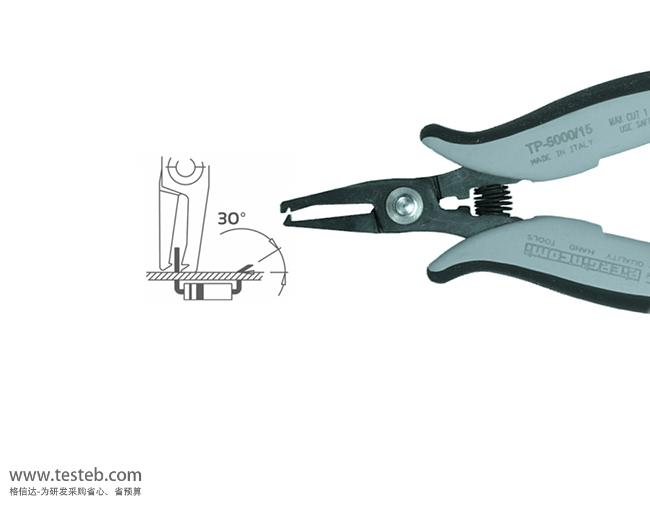

Piergiacomi TP5000/15成型鉗專用于PCB板引腳末端進行彎折30度并剪切保留1.5mm，這樣可使DIP元件固定在電路板上便于錫焊。TP 5000/15 D成型鉗硬化碳鋼材質鉗口，可用于1mm導線即18號線規直徑彎切，ESD靜電安全消散手柄。此款是日本白光Hakko CHP TP-5000-15-D切割鉗的代工原廠型號，價格比被貼牌的HAKKO便宜。



幾款PCB線路板上引腳成型剪切鉗

TP 30D彎切鉗：剪切引腳并保留一小段導線向外側彎曲、壓平緊貼PCB板，適用1mm以內線徑

TP 5000/15D彎切鉗：用于對PCB密集區域元件引腳末端剪切并保留1.5mm余料使其成向外折彎30°角

TS 30 ESD壓切鉗：一次性將二極管及電阻元件引腳在PCB板上剪切，斷口處壓扁緊貼在板上

皮爾杰克TP 5000彎角成型剪切鉗規格文檔http://iamabigfatstupidface.com/download/201711/Piergiacomi_TP5000.pdf。



意大利Piergiacomi皮爾杰克成型鉗型號規格

型號 適用元件 成型規格 適用直徑/線規/剪切力度
PTR 30L成型鉗 電阻/二極管 元件引腳成L型成形，并剪切保留2.54mm Φ1.02mm，18awg，3.0kg
TP 5000/15鉗子 電阻及二極管 將PCB板上DIP插件引腳彎折30°，
并剪切多余長度，保留1.5mm，便于上錫焊接		 Φ1.02mm，18awg，3.0kg
C型/O形/歐形成型
PNR-30 C型元件，
電阻電容等		 彎45°，弧后留1.5mm長距離 Φ1.02mm，18awg，3.0kg
PNG-5000 電容、電阻、
二極管引腳等		 距離2.8mm，弧直徑3.5mm Φ1.02mm，18awg，3.0kg
PNR-5000 電容、電阻、
二極管引腳等		 元件距離3~16mm可調，
引腳留2.5mm		 Φ1.02mm，18awg，3.0kg
PTR-30C成形鉗 電阻電容等 弧后引腳留長3.0mm Φ1.02mm，18awg，3.0kg
PTR-30C/5成型鉗 電阻電容等 弧后引腳留長4.0mm Φ1.30mm，16awg，5.5kg
U型成型，本體兩端打直角90度
PPR-5001D 電阻等元件 元件引腳U型成型，寬10.16mm即1cm Φ0.6~0.8mm，3.0kg
PPR-5002D 電阻等元件 元件引腳U型成型，寬12.70mm，即1.2厘米 Φ0.6~0.8mm，3.0kg
PPR-5003D 電阻等元件 元件引腳U型成型，寬15.24mm Φ0.6~0.8mm，3.0kg
PN-5050/(*)系列 適用于TO元件3、5、7引腳整形，將MOSFET-NMOS/PMOS管腳成不同高低、長短定型，具體選型請聯系咨詢
PN-5050 TO220元件 中心引腳距離3.81mm Φ1.3mm，16awg，3.0kg
PN-5050/3 ESD TO220、TO247 中心引腳距離5.08mm Φ1.3mm，16awg，3.0kg
PN-5050/04 TO220、TO247 邊緣引腳距離5.08mm Φ1.3mm，16awg，3.0kg
PN-5050/10 TO220元件 邊緣引腳距離2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/36 TO220 5引腳 2-4引腳距離3mm Φ1.3mm，16awg，3.0kg
PN-5050/38 TO220 5引腳 1-3-5引腳距離3mm Φ1.3mm，16awg，3.0kg
PN-5050/6成型鉗 TO220元件 引腳折彎90度直角，中心多長2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/7 TO220元件 引腳折彎90度直角，中心少短2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/21 TO220 5引腳 引腳折彎90度直角，1-3-5比2-4少短2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/25 TO092元件 中間引腳突起，腳距1.27mm Φ1.3mm，16awg，3.0kg
PN-5050/49 TO092元件 使中間引腳折彎，比兩個邊腳高出2.54mm Φ1.3mm，16awg，3.0kg
皮爾成型剪切鉗
PN 5040/7D TO元件 彎成90°直角成型，距離5mm Φ1.3mm，16awg，3.0kg
PNI 5000D整形鉗 扁平IC芯片引腳 管腳整形，2次彎折90度直角，一邊整排彎成臺階狀 Φ0.80mm，20awg，3.0kg
PNI 5015成型剪切 MOSFET元件平切 把NMOS/PMOS引腳剪短，可調整保留長度1.5mm~10mm 0.64mm，22號線規, 5kg
TP 30 ESD 電阻、二極管 剪切PCB引腳，并保留一小段向外側彎曲壓平 Φ1.02mm，18awg，3.0kg
TP 5000/15彎切鉗 電阻、二極管 線路板引腳向外折彎30°角，末端剪切并保留1.5mm Φ1.02mm，18awg，3.0kg
TS 30 D壓切鉗 電阻、二極管 將PCB板引腳剪切并壓扁，扁平緊貼在線路板上 Φ1.02mm，18awg，9.0kg
