瑞士Erem 554A成型鉗二極管電阻引腳打K腳U形折彎消除應力

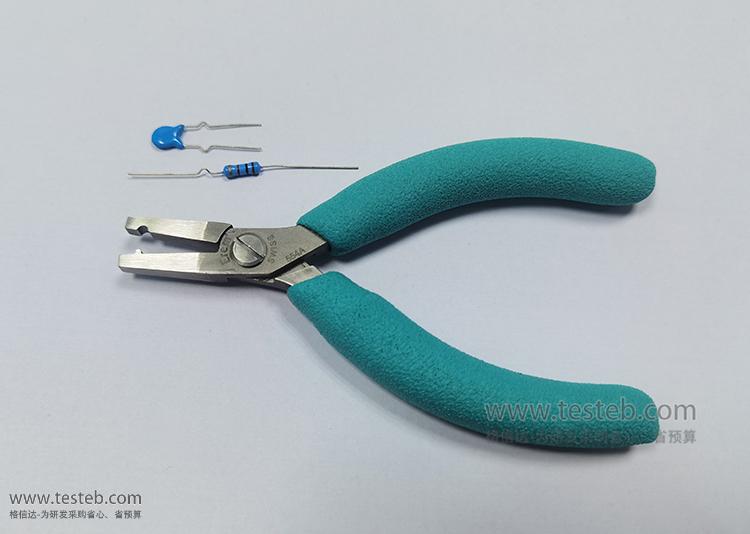

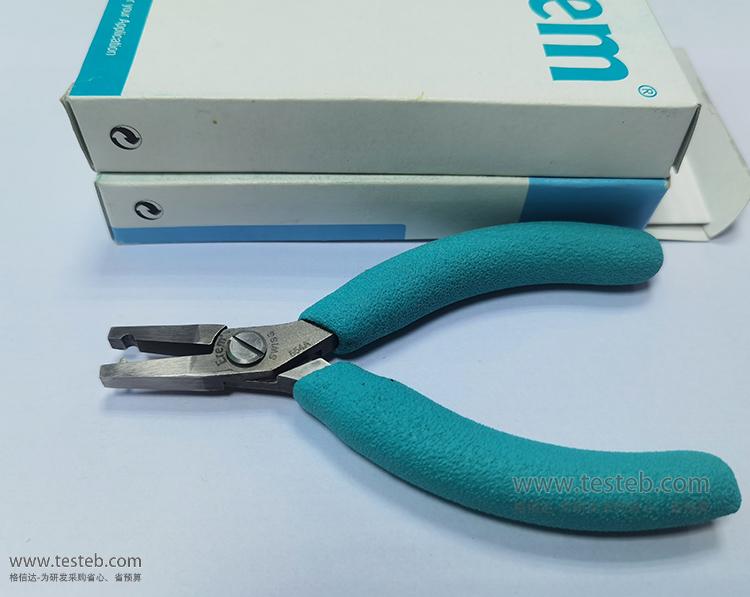

恩瑞EREM 554A成型鉗用于電容、電阻及二極管元件引腳打K即U形成型，起到消除應力減震，適用引腳線徑0.7mm，折彎位置與元件本體距離4mm起，成形效果弧彎半徑R=1.5mm，從鉗頭前面放入元件引腳，鉗子啞光表面鉗口，防靜電手柄。

電阻二極管打K成型品牌：瑞士Erem by Weller
瑞士Erem by Weller

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
554A說明書
  • 瑞士Erem by Weller元件引腳成型鉗554A
  • 瑞士Erem by Weller元件引腳成型鉗554A
  • 瑞士Erem by Weller元件引腳成型鉗554A
  • 瑞士Erem by Weller元件引腳成型鉗554A
  • 瑞士Erem by Weller元件引腳成型鉗554A

554A圖片

  • 554A
  • 554A
  • 554A
  • 554A
  • 554A

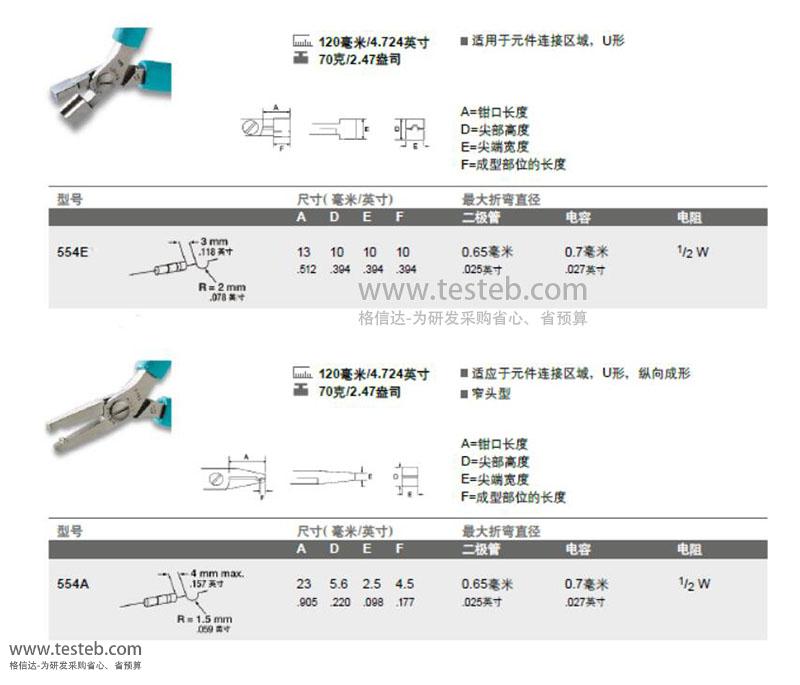

瑞士Erem by Weller 554A 電阻二極管打K成型規格參數與圖片

瑞士EREM 554A和554E成型鉗特點

用于電阻、電感、二極管等無源元件引腳打K型/即U型成型，起到減震消除應力效果

適用元件二極管引腳直徑0.65mm以內、電容引腳直徑0.7mm以內，以及1/2W色環電阻

Erem by Weller 554E成型鉗距離距離本體3mm起弧形半徑R=2mm，從側面放入操作，不影響視線

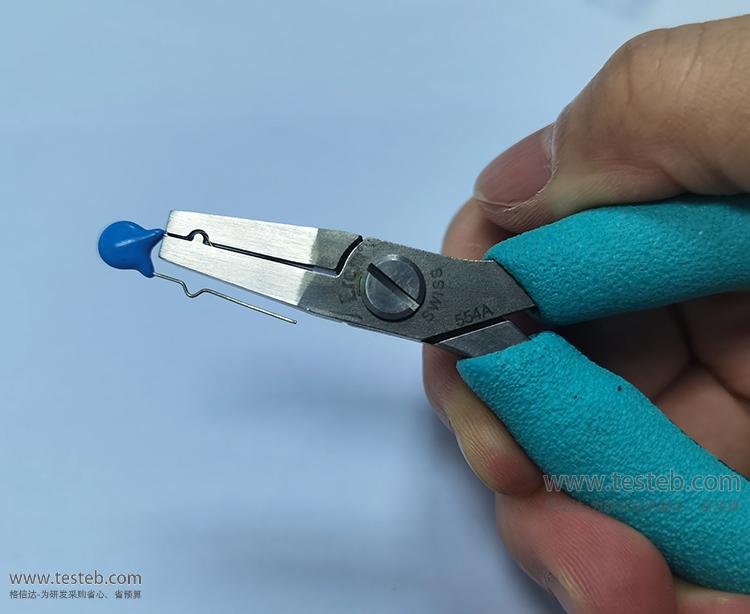

Erem 554A成形鉗從鉗頭前面放入元件引腳，折彎位置距離本體4mm起，弧彎半徑R=1.5mm

采用高等級工具鋼材質

啞光表面，靜電防護手柄

鉗子長度120mm，重量70g

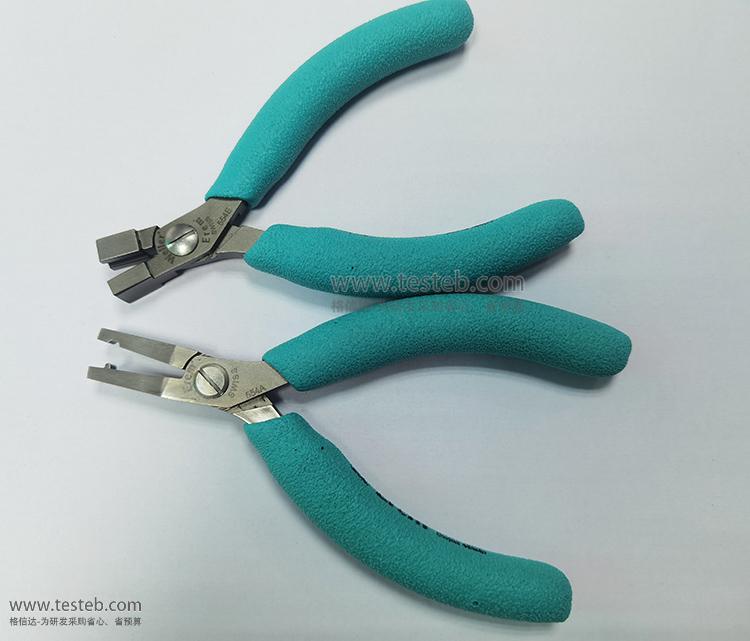

恩瑞Erem無源元件引腳成型鉗對比

554E成型鉗：U型成型，距離3mm起，弧形半徑R=2mm

554A成型鉗：U型成型，距離4mm起，弧形半徑R=1.5mm

554TX成形鉗：一次完成兩個彎頭成型，最大折彎直徑0.7mm電容引腳線

50788成型鉗：剪切并彎折元件引腳

50789Z：剪切和彎折操作

進口瑞士EREM成型鉗規格說明書http://iamabigfatstupidface.com/download/201610/Erem_Forming_pliers.pdf



瑞士EREM成型鉗型號選型規格表

型號 類型 適用元件 成型規格 備注
554E成型鉗 U形成型，
側面操作		 二極管、電阻、電容 可折彎最大引腳直徑0.7mm，U型半徑2mm 無源元件連接區域，U形
554A折彎鉗 U成型鉗，
前端放入		 二極管、電阻、電容 可折彎最大引腳直徑0.7mm，U型半徑1.5mm 無源元件連接區域，U形，縱向成形
554TX U形成型 二極管、電阻、電容 可折彎最大引腳直徑0.7mm，U型直徑1.2mm 適用于固定組件，在一次操作中即可實現兩個彎頭的成形
50788 U型定型 二極管、電阻、電容 距元件3mm，U型直徑1.5mm,引腳留長最小4mm 適用于按照剪切和彎折兩次操作達到預先確定的長度
50789Z 90度成型鉗 二極管、電阻、電容 距元件2mm，外直角或內直角 適用于不同類型元件的剪切和彎折兩種不同的工藝
500103A 90度成型鉗 集成元件和功率消耗晶體管 距元件3~12mm，引腳寬度最大15mm 適應于將扁平引腳元件、連接器、功率消耗晶體管、可控硅等有源元件的連接部位彎折成一定角度
500210E 90度折彎 TO系列元件、二極管和機械零件 距元件3.8~15mm，引腳寬度最大11mm 適應于剪切和將TO系列元件、二極管和機械零件彎折的連接部位成合適角度
500104A 90度折角 T0126/T0218、T0220元件等 距元件3.8~15mm，中心引腳比邊緣長2.54mm 適應于彎折TO126、T0218、T0220系列和功率消耗晶體管引腳彎成兩排90?直角
80013C 高精度成型鉗 扁平元件、連接器、晶體管 余留引腳長度2.8mm，最大引腳寬13mm 用于扁平集成電路、四列直引腳器件的高精度成形
809IC成形鉗 DIL針腳成型鉗 DIL引腳剪切和彎折 最大處理寬度25mm 適用于將DIL引腳剪切和彎折到90度，最多可處理20個DIL引腳
505C起拔鉗 插入和拔取 IC和SMD元件 14-16針腳，元件寬度300mm 505BGC：28mm、寬300mm，505BG：28mm、寬600mm
808G 校直工具 校直連接器、DIL、IC引腳 鉗頭寬42mm，防靜電 實用校直工具，適用于校直連接器/DIL/IC引腳，最多可處理16個引腳
670EP剪鉗 高精度尖口鉗 IC和SMD元件 齊平切口 用于尺寸最小達0.25毫米/.010英寸的SMD微型封裝連接點，也用于小于1/20”的節距
593AE 高精度尖口鉗 IC和SMD元件 齊平切口 可直接在元件上剪切DIL引腳，高密度板的解決方案
530E引腳剪鉗 引腳留固定長度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20，銅線保留分別0.6mm~2.0mm；549E剪切銅線保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齊平。
可調剪切保留長度 530E15A：1.2mm~6mm，573EB：0~5mm
瑞士Erem by Weller元件引腳成型鉗
